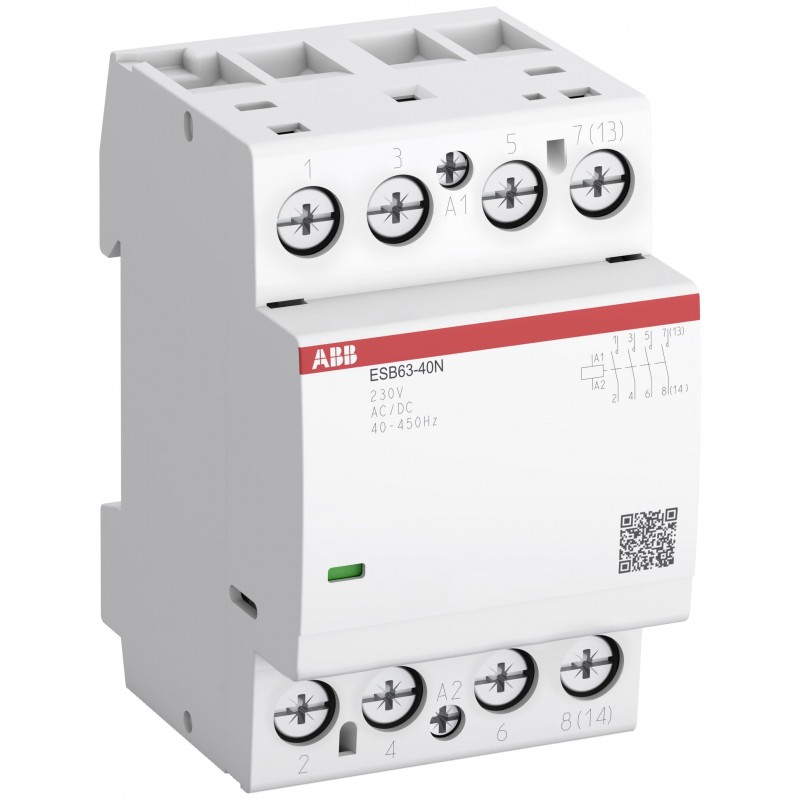

1SAE351111R0140 ABB Schütz 4NO 24AC/DC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SAE351111R0140 ABB Schütz 4NO 24AC/DC

1SAE351111R0140

ABB

Schütz 4NO 24AC/DC

Schütz ESB63-40N-01 4NA 24AC/DC

ESB63-40N-01 Installationsschütz (Schließer) 63 A - 4 NO - 0 NC - 24 V - Steuerstromkreis 400 Hz

Mehr Infos


Reiheneinbau-/Aufbaugeräte > Installationsschütz für Reiheneinbau

Andere modulare Geräte

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $185.81
Stückpreis: $185.81
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Hauptdokumente
EPLAN Daten9AAC404720_EPLAN
Datenblatt, technische Information2CDC103051C0201
Montage- und Betriebsanleitung2CDC103043M6801
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)54 mm
Tiefe (Netto-Abmessung)65 mm
Höhe (Netto-Abmessung)85 mm
Nettogewicht0.405 kg
Technische Daten
Anzahl Hauptkontakte Schließer4
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer0
Anzahl Hilfskontakte Öffner0
Anzahl Pole4P
NormenIEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 61095
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
BemessungsbetriebsspannungHauptstromkreis 220 V DC
Hauptstromkreis 400 V AC
Bemessungsfrequenz (f)Steuerstromkreis 400 Hz
Steuerstromkreis 50 Hz
Steuerstromkreis 60 Hz
Steuerstromkreis DC
Hauptstromkreis 50 Hz
Hauptstromkreis 60 Hz
Hauptstromkreis DC
Bemessungsbetriebsstrom AC-1 (Ie)(Schließer) 63 A
Bemessungsbetriebsstrom AC-3 (Ie)(230 V einphasig, Schließer) 30 A
(400 V dreiphasig, Schließer) 30 A
Bemessungsbetriebsstrom AC-7a (Ie)(Schließer) 63 A
Bemessungsbetriebsstrom AC-7b (Ie)(230 V einphasig, Schließer) 30 A
(400 V dreiphasig, Schließer) 30 A
Bemessungsbetriebsleistung AC-1 (Pe)(230 V einphasig, Schließer) 14.5 kW
(400 V dreiphasig, Öffner) 43.6 kW
Bemessungsbetriebsleistung AC-3 (Pe)(230 V einphasig, Schließer) 5 kW
(400 V dreiphasig, Schließer) 15 kW
Bemessungsbetriebsleistung AC-7a (Pe)(230 V einphasig, Schließer) 14.5 kW
(400 V dreiphasig, Schließer) 43.6 kW
Bemessungsbetriebsleistung AC-7b (Pe)(230 V einphasig, Schließer) 5 kW
(400 V dreiphasig, Schließer) 15 kW
Bemessungsausschaltvermögen AC-3 gemäß IEC 60947-4-18 x Ie / AC-3
Bemessungsschaltleistung AC-3 gemäß IEC 60947-4-110 x Ie / AC-3
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 240 A
Bemessungsisolationsspannung (Ui)500 V
Bemessungsstoßspannungsfestigkeit (Uimp)6 kV
Elektrische Belastbarkeit(AC-1, Schließer) 100000 Zyklen
(AC-3, Schließer) 240000 Zyklen
(AC-7a, Schließer) 100000 Zyklen
(AC-7b, Schließer) 240000 Zyklen
Maximale elektrische Schaltfrequenz(AC-1) 300 Schaltspiele/Std
(AC-3) 600 Schaltspiele/Std
(AC-7a) 300 Schaltspiele/Std
(AC-7b) 600 Schaltspiele/Std
Mechanische LebensdauerBetriebsabläufe 1000000 Zyklen
Spulen Strombegrenzung(nach IEC 60947-4-1) 0.85 ... 1.1 x Uc (bei θ ≤ 55 °C)
Bemessungssteuerspannung (Uc)24 V
Leistungsaufnahme der Spulemittlerer Haltewert 50 / 60 Hz 4.5 V·A
mittlerer Haltewert DC 5 W
mittlerer Anzugswert 50 Hz 60 V·A
mittlerer Anzugswert 60 Hz 60 V·A
mittlerer Anzugswert DC 70 W
Verlustleistungbei Bemessungsbedingungen AC-1 pro Pol 4.5 W
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1x 1.5 ... 16 mm²
flexibel mit Aderendhülse 2x 1.5 ... 10 mm²
flexibel mit isolierter Aderendhülse 1x 1.5 ... 16 mm²
flexibel mit isolierter Aderendhülse 2x 1.5 ... 10 mm²
flexibel 2x 1.5 ... 10 mm²
flexibel 1x 1.5 ... 16 mm²
starr 1x 1.5 ... 25 mm²
starr 2x 1.5 ... 10 mm²
Anschlussmöglichkeit-Steuerstromkreisflexibel mit Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit Aderendhülse 2x 0.75 ... 1.0 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 1 mm²
flexibel 1x 1 ... 4.0 mm²
flexibel 2x 1 ... 2.5 mm²
starr 1x 1 ... 4 mm²
starr 2x 1 ... 2.5 mm²
AbisolierlängeSteuerstromkreis 7 mm
Hauptstromkreis 13 mm
SchutzartIP20
Empfohlener SchraubendreherSteuerstromkreis Nr. 1 Pozidriv
Hauptstromkreis Nr. 2 Pozidriv
AnzugsdrehmomentSteuerstromkreis 0.9 N·m
Hauptstromkreis 2.5 N·m
AnschlussartSchraubklemme
Breite in Teilungseinheiten3.0
ProduktnameInstallationsschütz
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 480 V AC
Allgemeine Gebrauchsklasse UL/CSA(nach UL 240 V) 63 A
(nach UL 480 V) 63 A
Nennleistung UL/CSA(220 ... 240 V AC einphasig, Schließer) 5 Hp
(220 ... 240 V AC dreiphasig, Schließer) 10 Hp
(440 ... 480 V AC einphasig, Schließer) 7.5 Hp
(440 ... 480 V AC dreiphasig, Schließer) 15 Hp
Anschlussmöglichkeit-Hauptstromkreis UL/CSAstarr 16-4 AWG
mehrdrähtig 16-4 AWG
Anschlussmöglichkeit-Steuerstromkreis UL/CSAstarr 16-10 AWG
mehrdrähtig 16-10 AWG
Anzugsdrehmoment UL/CSASteuerstromkreis 8 in·lb
Hauptstromkreis 20 in·lb
Strom bei Vollast (Motoren)(220 ... 240 V AC einphasig, Schließer) 28 A
(220 ... 240 V AC dreiphasig, Schließer) 28 A
(440 ... 480 V AC einphasig, Schließer) 21 A
(440 ... 480 V AC dreiphasig, Schließer) 21 A
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +55 °C
(Lagerung) -40 ... +80 °C
Höchstzulässige Betriebshöhenlage2000 m
Schockfestigkeit nach IEC/EN 60068-2-2711 ms pulsierend 15g
Verschmutzungsgrad3
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2C
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenAuf Deponien wird kein Abfall entsorgt, der als nicht gefährlich eingestuft ist.
UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte1SBC100156C0266
Umweltprodukterklärung - EPD1SAC200433H0001
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SAA920000-4601
ABS Zertifikat1SAA920000-0101
CB Zertifikat1SAA920005-2001
CQC ZertifikatCQC2017010304993562
CQC2017010304993563
Konformitätserklärung - CCC2020980304001310
2020980304001313
Konformitätserklärung - CE1SAD101100-3301
Konformitätserklärung - UKCA1SAD201100-3301
DNV Zertifikat1SAA920000-0306
EAC Zertifikat1SAA920001-2702
NF Zertifikat1SAA920001-1202
RINA Zertifikat1SAA920000-0801
RMRS Zertifikat1SAA920000-0705
UL ZertifikatE191658-19960301
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 192 mm
Länge Verpackungseinheit 157 mm
Höhe Verpackungseinheit 169.5 mm
Bruttogewicht Verpackungseinheit 10.405 kg
EAN Verpackungseinheit 14013614525278
Menge Verpackungseinheit 232 Stück
Breite Verpackungseinheit 2280 mm
Länge Verpackungseinheit 2395 mm
Höhe Verpackungseinheit 2210 mm
Bruttogewicht Verpackungseinheit 213.3 kg
EAN Verpackungseinheit 24013614539671
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC001653 - Installationsschütz für Reiheneinbau
ETIM 8EC001653 - Installationsschütz für Reiheneinbau
ETIM 9EC001653 - Installationsschütz für Reiheneinbau
eClassV11.0 : 27142308
UNSPSC39121529
IDEA Granular Category Code (IGCC)4759 >> Installation contactor for distribution board
E-Nummer (Finnland)3707590
E-Nummer (Norwegen)4190282
E-Nummer (Schweden)3210572

ETIM for 1SAE351111R0140 Reiheneinbau-/Aufbaugeräte (EC001653)
Merkmal Wert
Bemessungsbetriebsspannung (EF001435) 220 V
Bemessungsbetriebsstrom (EF007679) 63 A
Bemessungsbetätigungsspannung (EF008409) 24 V
Spannungsart der Betriebsspannung (EF005294) AC/DC
Spannungsart der Betätigungsspannung (EF005293) AC/DC
Anzahl der Kontakte als Schließer (EF008256) 4
Anzahl der Kontakte als Öffner (EF008255) 0
Schieber für Handschaltung (EF005240) Nein
Breite in Teilungseinheiten (EF002950) 3.0
Einbautiefe (EF000218) 58 mm
Zusatzeinrichtungen möglich (EF008148) Ja
Mit Tag-/Nachtfunktion (EF021124) Nein
Brummfrei (EF016334) Ja
Schutzart (IP) (EF005474) IP20
