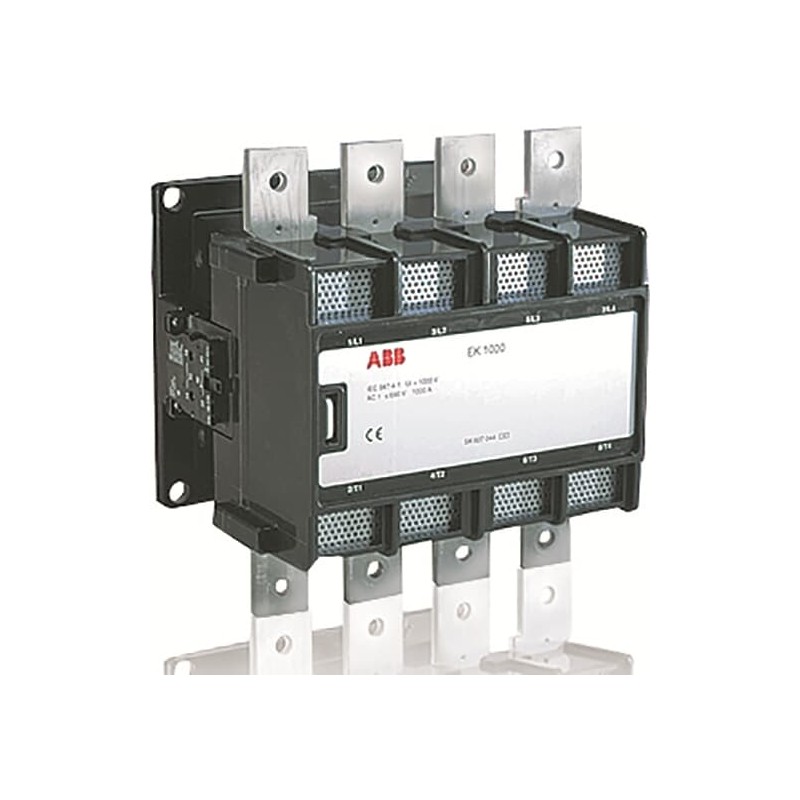

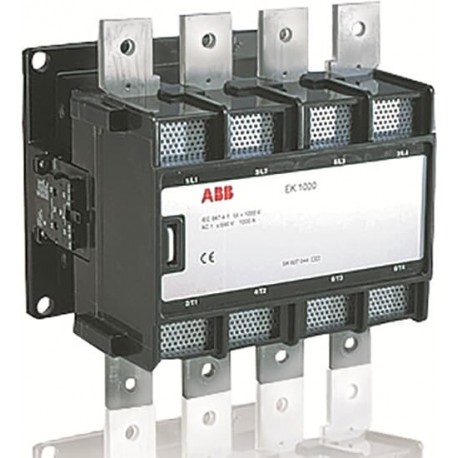

SK827044-DD ABB EK1000-40-21 FORTS. 4P BOB. 48Vcc
SK827044-DD
SK827044DD
ABB
EK1000-40-21 FORTS. 4P BOB. 48Vcc
EK1000-40-21 FORTSETZUNG 4P BOB. 48 VDC
EK1000-40-21-DD Schütz 48V DC
Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom
Schütze und Überlastrelais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SBC100214C0202 |
| Montage- und Betriebsanleitung | 5309660-30 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 296 mm |
| Tiefe (Netto-Abmessung) | 225.5 mm |
| Höhe (Netto-Abmessung) | 272 mm |
| Nettogewicht | 15.8 kg |
| Technische Daten | |
| Anzahl Hauptkontakte Schließer | 4 |
| Anzahl Hauptkontakte Öffner | 0 |
| Anzahl Hilfskontakte Schließer | 2 |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Pole | 4P |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (nach IEC 60947-4-1, offene Schütze q = 40 °C) 1000 A |
| Bemessungsbetriebsstrom AC-1 (Ie) | (1000 V, 40 °C) 1000 A |
| (1000 V, 60 °C) 800 A | |
| (1000 V, 70 °C) 720 A | |
| (690 V, 40 °C) 1000 A | |
| (690 V, 55 °C) 800 A | |
| (690 V, 60 °C) 800 A | |
| (690 V, 70 °C) 720 A | |
| Bemessungsisolationsspannung (Ui) | (nach IEC 60947-4-1 und VDE 0110 (Gr. C)) 1000 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Maximale elektrische Schaltfrequenz | (AC-1) 300 Schaltspiele/Std |
| Mechanische Lebensdauer | 5 Million |
| Maximale Schalthäufigkeit | 3600 Schaltspiele/Std |
| Spulen Strombegrenzung | (nach IEC 60947-4-1) Uc (bei θ ≤ 70 °C) |
| Bemessungssteuerspannung (Uc) | Gleichstrombetrieb 48 V |
| Leistungsaufnahme der Spule | Haltewert bei max. Bemessungssteuerspannung 50 Hz 125 V·A |
| Haltewert bei max. Bemessungssteuerspannung 60 Hz 140 V·A | |
| Anzugswert bei max. Bemessungssteuerspannung 50 Hz 3500 V·A | |
| Anzugswert bei max. Bemessungssteuerspannung 60 Hz 4000 V·A | |
| Verlustleistung | 20 W |
| bei Bemessungsbedingungen pro Pol 80 W | |
| Betriebszeit | zwischen Spulenentregung und Schließen des Öffnerkontakts 10 ... 20 ms |
| zwischen Spulenentregung und Öffnen des Schließerkontakts 13 ... 23 ms | |
| zwischen Spulenerregung und Öffnen des Öffnerkontakts 25 ... 55 ms | |
| zwischen Spulenerregung und Schließen des Schließerkontakts 30 ... 60 ms | |
| Schutzart | (nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20 |
| Anschlussklemmen (im Lieferzustand offen) Hauptkontakte | Flachklemme mit Schrauben und Bolzen |
| Anschlussart | Hauptstromkreis: Schiene |
| Produktname | Schütz |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (in Schütznähe bei Betrieb mit thermischem Überlastrelais bei 0,85 - 1,1 Uc) -25 ... 55 °C |
| (in Schütznähe bei Betrieb ohne thermisches Überlastrelais bei 0,85 - 1,1 Uc) -40 ... 70 °C | |
| (in Schütznähe bei Lagerung) -50 ... 70 °C | |
| Höchstzulässige Betriebshöhenlage | ohne Derating 3000 m |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2021-006202 |
| RoHS Erklärung | 2CMT2021-006277 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| CQC Zertifikat | CQC2003010304094983 |
| Konformitätserklärung - CCC | 2020980304001285 |
| Konformitätserklärung - CE | 2CMT2015-005442 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 317 mm |
| Länge Verpackungseinheit 1 | 317 mm |
| Höhe Verpackungseinheit 1 | 373 mm |
| Bruttogewicht Verpackungseinheit 1 | 17.5 kg |
| EAN Verpackungseinheit 1 | 7320500235898 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 7 | EC000066 - Leistungsschütz zum Schalten von Wechselstrom |
| ETIM 8 | EC000066 - Leistungsschütz zum Schalten von Wechselstrom |
| ETIM 9 | EC000066 - Leistungsschütz zum Schalten von Wechselstrom |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| IDEA Granular Category Code (IGCC) | 4755 >> Schützen |
| Merkmal | Wert |
|---|---|
| Bemessungssteuerspeisespannung DC (EF003980) | 48 V |
| Spannungsart zur Betätigung (EF008242) | DC |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) | 1000 A |
| Geeignet für Reiheneinbau (EF001126) | Nein |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 2 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 1 |
| Anschlussart Hauptstromkreis (EF006819) | Schienenanschluss |
| Anzahl der Öffner als Hauptkontakte (EF001375) | 0 |
| Anzahl der Schließer als Hauptkontakte (EF001374) | 4 |
