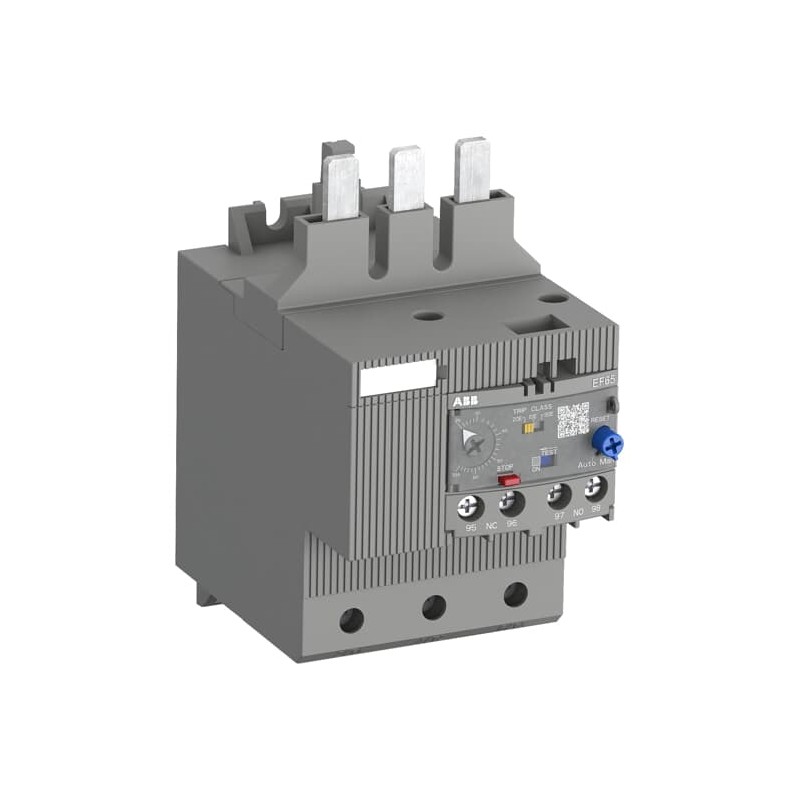

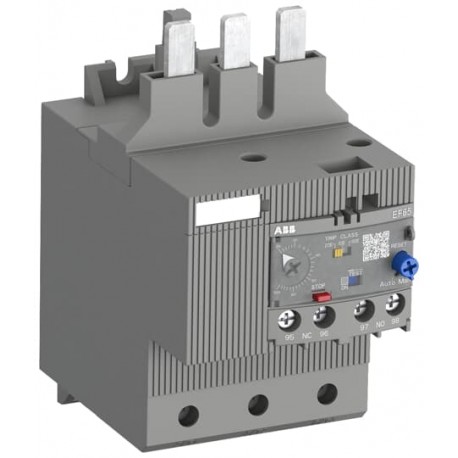

1SAX331001R1101 ABB EF65-70 Elektronische Überlastrelais Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SAX331001R1101 ABB EF65-70 Elektronische Überlastrelais

1SAX331001R1101

ABB

EF65-70 Elektronische Überlastrelais

EF65-70 ELEKTRONENRELAIS. ÜBERLASTUNG 25-70A

EF65-70 Elektronisches Überlastrelais 25 ... 70 A

Mehr Infos


Niederspannungsschaltgeräte > Überlastrelais elektronisch

Schütze und Überlastrelais > Electronic Overload relays

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $275.21
Stückpreis: $275.21
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information2CDC107041D0201
Montage- und Betriebsanleitung2CDC107026M6803
Montage- und Betriebsanleitung Teil 21SAC200017M0002
Ex Bedienungsanleitung2CDC107043M6801
Zeit-Strom-Kennlinie1SAX100509F0002
1SAX100510F0001
CAD Maßzeichnung2CDC001079B0201
Maßzeichnung1SAX300405F0001
Abmessungen
Breite (Netto-Abmessung)70 mm
Höhe (Netto-Abmessung)131.2 mm
Tiefe (Netto-Abmessung)105.2 mm
Nettogewicht0.821 kg
Technische Daten
Einstellbereich25 ... 70 A
BemessungsbetriebsspannungHilfsstromkreis 600 V AC/DC
Hauptstromkreis 1000 V AC
Bemessungsbetriebsstrom (Ie)70 A
Bemessungsfrequenz (f)Hilfsstromkreis 50 Hz
Hilfsstromkreis 60 Hz
Hilfsstromkreis DC
Hauptstromkreis 50 Hz
Hauptstromkreis 60 Hz
Bemessungsstoßspannungsfestigkeit (Uimp)Hilfsstromkreis 6 kV
Hauptstromkreis 8 kV
Bemessungsisolationsspannung (Ui)1000 V
Anzahl Pole3P
Anzahl Hilfskontakte Öffner1
Anzahl Hilfskontakte Schließer1
Anzahl geschützter Pole3
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(Hilfsstromkreis Öffner) 6 A
(Hilfsstromkreis Schließer) 6 A
Bemessungsbetriebsstrom AC-15 (Ie)(240 V) Öffner 3 A
(240 V) Schließer 3 A
(400 V) Öffner 1.1 A
(400 V) Schließer 1.1 A
(500 V) Öffner 0.75 A
(500 V) Schließer 0.75 A
Bemessungsbetriebsstrom DC-13 (Ie)(125 V) Öffner 0.55 A
(125 V) Schließer 0.5 A
(24 V) Öffner 1.5 A
(24 V) Schließer 1.5 A
(250 V) Öffner 0.27 A
(250 V) Schließer 0.27 A
(60 V) Öffner 0.55 A
(60 V) Schließer 0.55 A
SchutzartGehäuse IP20
Anschlussklemmen Hauptstromkreis IP10
Verschmutzungsgrad3
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel 1/2x 0.75 ... 2.5 mm²
starr 1/2x 1 ... 4 mm²
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1x 4 ... 35 mm²
flexibel mit Aderendhülse 2x 2.5 ... 35 mm²
flexibel mit isolierter Aderendhülse 1/2x 4 ... 35 mm²
flexibel 1/2x 4 ... 35 mm²
starr 1/2x 4 ... 35 mm²
AnzugsdrehmomentHilfsstromkreis 0.8 ... 1.2 N·m
Hauptstromkreis 4 N·m
AbisolierlängeHilfsstromkreis 9 mm
Hauptstromkreis 20 mm
Empfohlener SchraubendreherHilfsstromkreis Nr. 2 Pozidriv
Hauptstromkreis Nr. 2 Pozidriv
EinbaulagePosition 1 bis 6
Verlustleistungbei Bemessungsbedingungen pro Pol 0.056 ... 0.441 W
Geeignet fürAF40
AF52
AF65
NormenIEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V AC
Schaltleistung UL/CSA(NC:) B600
(NC:) Q600
(NO:) B600
(NO:) Q600
Anschlussmöglichkeit-Hauptstromkreis UL/CSAflexibel 1/2x 10-2 AWG
mehrdrähtig 1/2x 10-2 AWG
Anschlussmöglichkeit-Hilfsstromkreis UL/CSAflexibel 1/2x 18-10 AWG
mehrdrähtig 1/2x 18-10 AWG
Anzugsdrehmoment UL/CSAHilfsstromkreis 7 ... 1 in·lb
Hauptstromkreis 55 in·lb
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +70 °C
(kompensierter Betrieb) -25 ... +70 °C
(Lagerung) -50 ... +85 °C
UmgebungstemperaturkompensationJa
Höchstzulässige Betriebshöhenlage2000 m
Schockfestigkeit nach IEC/EN 60068-2-2711 ms pulsierend 25g
Vibrationsfestigkeit nach IEC/EN 60068-2-65g 3 ... 150 Hz
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte1SAC200283H0001
Umweltinformationen1SAC200098H0001
Umweltprodukterklärung - EPD1SAC200236H0001
Zertifikate und Deklarationen
ABS Zertifikat1SAA941002-0102
Atex Zertifikat1SAA941004-3901
BV Zertifikat1SAA941002-0201
CB Zertifikat1SAA964013-2001
CCC Zertifikat2024010304636746
CCS Zertifikat1SAA941001-0901
CQC ZertifikatCQC2013010309592132
Konformitätserklärung - CCC2020980309000286
Konformitätserklärung - CE1SAD101100-3601
Konformitätserklärung - UKCA1SAD201100-3601
DNV Zertifikat1SAA941003-0302
EAC Zertifikat1SAA941003-2701
IECEx Zertifikat1SAA941000-4001
LR Zertifikat1SAA941002-0501
RINA ZertifikatRINA_ELE376813CS
RMRS Zertifikat1SAA941001-0701
UL ZertifikatE48139-19990512
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1139 mm
Höhe Verpackungseinheit 1107 mm
Länge Verpackungseinheit 175.5 mm
Bruttogewicht Verpackungseinheit 10.876 kg
EAN Verpackungseinheit 14013614442254
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)F
ETIM 9EC001080 - Überlastrelais elektronisch
ETIM 10EC001080 - Überlastrelais elektronisch
eClassV11.0 : 27371502
UNSPSC39122330
IDEA Granular Category Code (IGCC)5365 >> Electronic overload relay
E-Nummer (Finnland)3706580
E-Nummer (Norwegen)4116700
E-Nummer (Schweden)3210245

ETIM for 1SAX331001R1101 Niederspannungsschaltgeräte (EC001080)
Merkmal Wert
Einstellbarer Strombereich (EF008211) 25 A
Montageart (EF000003) Direktanbau
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Anzahl der Hilfskontakte als Schließer (EF001376) 1
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 0 V
Auslöseklasse (EF006668) einstellbar
Spannungsart zur Betätigung (EF008242) EV009206
Reset-Funktion automatisch (EF011941) Ja
Reset-Funktion Eingang (EF011940) Nein
Reset-Funktion Taster (EF011942) Ja
