ABBSchütze und Überlastrelais ELECTRONIC OVERLOAD RELAYS1SAX121001R1104 ABB EF19-6.3 Elektronische Überlastrelais

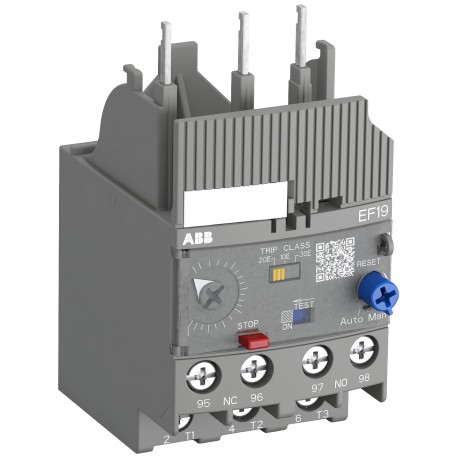

ABB 1SAX121001R1104 1SAX121001R1104 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SAX121001R1104 ABB EF19-6.3 Elektronische Überlastrelais

Artikel-Nr.: 1SAX121001R1104

Hersteller: ABB

Beschreibung:

EF19-6.3 Elektronische Überlastrelais
EF19-6.3 R. ELEKTRO. ÜBERLADUNG DER AJ-KLASSE
EF19-6.3 Elektronisches Überlastrelais 1.9 ... 6.3 A

Kategorien:

  • Niederspannungsschaltgeräte > Überlastrelais elektronisch
  • ABB > Schütze und Überlastrelais > Electronic Overload relays

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 68,88 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 7-8 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information2CDC107025D0201
Montage- und Betriebsanleitung2CDC107023M6803
Montage- und Betriebsanleitung Teil 21SAC200017M0002
Ex Bedienungsanleitung2CDC107043M6801
Zeit-Strom-Kennlinie1SAX100509F0002
1SAX100510F0001
CAD Maßzeichnung2CDC001079B0201
Maßzeichnung1SAX100403F0001
Abmessungen
Breite (Netto-Abmessung)44.4 mm
Höhe (Netto-Abmessung)85 mm
Tiefe (Netto-Abmessung)59.3 mm
Nettogewicht0.158 kg
Technische Daten
Einstellbereich1.9 ... 6.3 A
BemessungsbetriebsspannungHilfsstromkreis 600 V AC/DC
Hauptstromkreis 690 V AC
Bemessungsbetriebsstrom (Ie)6.3 A
Bemessungsfrequenz (f)Hilfsstromkreis 50 Hz
Hilfsstromkreis 60 Hz
Hilfsstromkreis DC
Hauptstromkreis 50 Hz
Hauptstromkreis 60 Hz
Bemessungsstoßspannungsfestigkeit (Uimp)Hilfsstromkreis 6 kV
Hauptstromkreis 6 kV
Bemessungsisolationsspannung (Ui)690 V
Anzahl Pole3P
Anzahl Hilfskontakte Öffner1
Anzahl Hilfskontakte Schließer1
Anzahl geschützter Pole3
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(Hilfsstromkreis Öffner) 6 A
(Hilfsstromkreis Schließer) 6 A
Bemessungsbetriebsstrom AC-15 (Ie)(240 V) Öffner 3 A
(240 V) Schließer 3 A
(400 V) Öffner 1.1 A
(400 V) Schließer 1.1 A
(500 V) Öffner 0.75 A
(500 V) Schließer 0.75 A
Bemessungsbetriebsstrom DC-13 (Ie)(125 V) Öffner 0.55 A
(125 V) Schließer 0.5 A
(24 V) Öffner 1.5 A
(24 V) Schließer 1.5 A
(250 V) Öffner 0.27 A
(250 V) Schließer 0.27 A
(60 V) Öffner 0.55 A
(60 V) Schließer 0.55 A
SchutzartIP20
Verschmutzungsgrad3
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel 1/2x 0.75 ... 2.5 mm²
starr 1/2x 1 ... 4 mm²
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel 1/2x 0.75 ... 2.5 mm²
starr 1/2x 1 ... 4 mm²
AnzugsdrehmomentHilfsstromkreis 0.8 ... 1.2 N·m
Hauptstromkreis 0.8 ... 1.5 N·m
AbisolierlängeHilfsstromkreis 9 mm
Hauptstromkreis 9 mm
Empfohlener SchraubendreherHilfsstromkreis Nr. 2 Pozidriv
Hauptstromkreis Nr. 2 Pozidriv
EinbaulagePosition 1 bis 6
Verlustleistungbei Bemessungsbedingungen pro Pol 0.008 ... 0.083 W
Geeignet fürAF09
AF12
AF16
AF26
NormenIEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V AC
Schaltleistung UL/CSA(NC:) B600
(NC:) Q600
(NO:) B600
(NO:) Q600
Anschlussmöglichkeit-Hauptstromkreis UL/CSAflexibel 1/2x 16-10 AWG
mehrdrähtig 1/2x 16-10 AWG
Anschlussmöglichkeit-Hilfsstromkreis UL/CSAflexibel 1/2x 18-10 AWG
mehrdrähtig 1/2x 18-10 AWG
Anzugsdrehmoment UL/CSAHilfsstromkreis 7 ... 1 in·lb
Hauptstromkreis 7 ... 13 in·lb
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +70 °C
(kompensierter Betrieb) -25 ... +70 °C
(Lagerung) -50 ... +80 °C
UmgebungstemperaturkompensationJa
Höchstzulässige Betriebshöhenlage2000 m
Schockfestigkeit nach IEC/EN 60068-2-2711 ms pulsierend 25g
Vibrationsfestigkeit nach IEC/EN 60068-2-63g 3 ... 150 Hz
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte1SAC200381H0001
Umweltinformationen1SAC200096H0001
Umweltprodukterklärung - EPD1SAC200355H0001
Energieeffizienz für Kunden BewertungskriterienProdukteffizienz - Produkt gilt als energieeffizienter im Vergleich zu ähnlichen Produkten auf dem Markt
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 61.1 %
Zertifikate und Deklarationen
ABS Zertifikat1SAA941002-0102
Atex Zertifikat1SAA941004-3901
BV Zertifikat1SAA941002-0201
CB Zertifikat1SAA964002-2002
CCS Zertifikat1SAA941001-0901
CQC ZertifikatCQC2008010309289447
Konformitätserklärung - CCC2020980309000285
Konformitätserklärung - CE1SAD101100-3601
Konformitätserklärung - UKCA1SAD201100-3601
DNV Zertifikat1SAA941003-0302
EAC Zertifikat1SAA941003-2701
IECEx Zertifikat1SAA941000-4001
LR Zertifikat1SAA941002-0501
RINA ZertifikatRINA_ELE376813CS
RMRS Zertifikat1SAA964000-0703
UL ZertifikatE48139-19990512
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 191 mm
Höhe Verpackungseinheit 151.5 mm
Länge Verpackungseinheit 168 mm
Bruttogewicht Verpackungseinheit 10.183 kg
EAN Verpackungseinheit 14013614404016
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)F
ETIM 9EC001080 - Überlastrelais elektronisch
ETIM 10EC001080 - Überlastrelais elektronisch
eClassV11.0 : 27371502
UNSPSC39122330
IDEA Granular Category Code (IGCC)5365 >> Electronic overload relay
E-Nummer (Finnland)3706154
E-Nummer (Norwegen)4116833
E-Nummer (Schweden)3224183

ETIM for 1SAX121001R1104 Niederspannungsschaltgeräte (EC001080)

MerkmalsnameEinstellbarer Strombereich (EF008211)
Merkmalswert1.9 A
MerkmalsnameMontageart (EF000003)
MerkmalswertDirektanbau
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertSchraubanschluss
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert1
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert1
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert0 V
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert0 V
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert0 V
MerkmalsnameAuslöseklasse (EF006668)
Merkmalswerteinstellbar
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertEV009206
MerkmalsnameReset-Funktion automatisch (EF011941)
MerkmalswertJa
MerkmalsnameReset-Funktion Eingang (EF011940)
MerkmalswertNein
MerkmalsnameReset-Funktion Taster (EF011942)
MerkmalswertJa
