> >>>EF19-1.0 1SAX121001R1102 ABB EF19-1.0 Elektronische Überlastrelais
Vorheriges Produkt Nächstes Produkt

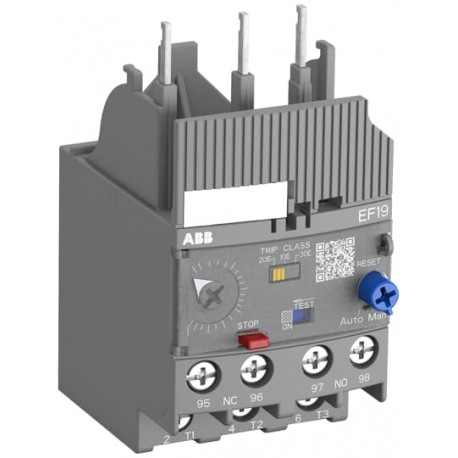

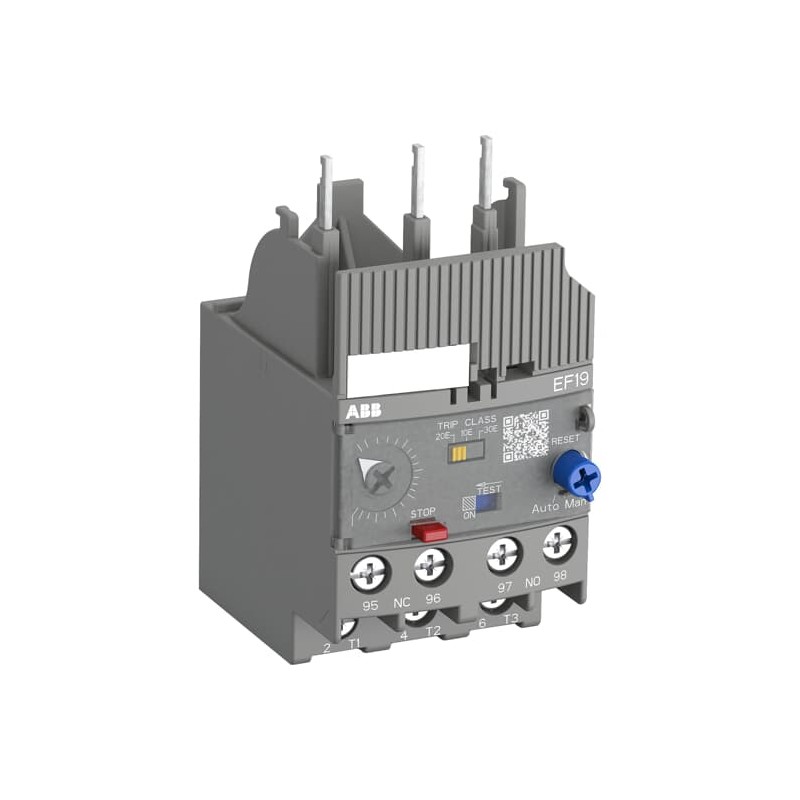

EF19-1.0 1SAX121001R1102 ABB EF19-1.0 Elektronische Überlastrelais Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

EF19-1.0 1SAX121001R1102 ABB EF19-1.0 Elektronische Überlastrelais

1SAX121001R1102

ABB

EF19-1.0 Elektronische Überlastrelais

Mehr Infos


Niederspannungsschaltgeräte > Überlastrelais elektronisch

Schütze und Überlastrelais > Electronic Overload relays

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $81.59
Stückpreis: $81.59

Menge Preis
1+$81.59
2+$72.04
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Die EF19-1.0 ist eine selbst erstellte elektronische überlastrelais, was bedeutet, dass keine zusätzliche externe Versorgung benötigt wird. Es bietet einen zuverlässigen und schnellen Schutz der Motoren im Fall von überlast oder Phasenausfall. Einfach zu bedienen wie eine thermische überlast-relais und kompatibel mit standard-motor-Anwendungen, die elektronischen überlastrelais ist überzeugend, vor allem aufgrund seiner weiten Einstellbereich, hohe Genauigkeit, hohe Betriebstemperatur-Bereich und die Möglichkeit zu wählen, eine Reise Klasse (10E, 20E, 30E). Weitere features sind die Temperatur-Kompensation, Reise-Kontakt (NC), Meldekontakt (NO), Automatik - oder manueller reset wählbar, trip-free-Mechanismus, STOPP - und Test-Funktion und eine Reise Anzeige. Die überlastrelais sind direkt an die Schütze. Single Montage-kits sind als Zubehör erhältlich.

–

Zubehör

BezeichnerBeschreibungGebenMengeMengeneinheit
1SAX101910R1001
DB19EF Einzel-Montage-KitDB19EF1Stück

Bestellen

  • EAN:
    4013614403996
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85364900

Abmessungen

  • Produkt Netto-Breite:
    44.4mm
  • Produkt Netto-Höhe:
    85mm
  • Produkt Netto Tiefe:
    59.3mm
  • Produkt-Netto-Gewicht:
    0.158kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    91 mm
  • Paket Level 1 Höhe:
    51.5 mm
  • Paket Level 1 Länge:
    68 mm
  • Paket Level 1 Brutto-Gewicht:
    0.183 kg
  • Paket Level-2-Einheiten:
    100 Stück
  • Paket Level 2 Breite:
    463 mm
  • Paket Ebene 2 Height:
    276 mm
  • Paket Level 2 Länge:
    263 mm
  • Paket Level 2 Brutto-Gewicht:
    18.863 kg
  • Paket Level 2-EAN:
    4013614483271

Technische

  • Einstellbereich:
    0.3 ... 1 A
  • Bemessungs-Spannung:
    Auxiliary Circuit 600 V AC/DC
    Hauptstromkreis 690 V AC
  • Bemessungs-Strom (Ie):
    1 A
  • Bemessungs-Betriebsstrom AC-3 (I- e):
    1 A
  • Bemessungs-Frequenz (f):
    Auxiliary Circuit 50 Hz
    Auxiliary Circuit 60 Hz
    Hilfsstromkreis DC
    Haupt-Schaltung 50 Hz
    Main Circuit 60 Hz
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    Auxiliary Circuit 6 kV
    Main Circuit 6 kV
  • Bemessungsisolationsspannung (Ui):
    690 V
  • Anzahl der Pole:
    3
  • Anzahl der Hilfsschalter öffner:
    1
  • Anzahl der Hilfskontakte NO:
    1
  • Anzahl von Geschützten Polen:
    3
  • Herkömmliche Free-air-Thermischer Strom (Ith):
    Hilfsstromkreis öffner 6 A
    Hilfsstromkreis 6 A
  • Bemessungs-Betriebsstrom AC-15 (I- e):
    (240 V) NC 3 A
    (240 V) NEIN 3 EIN
    (400 V) NC 1.1
    (400 V) 1.1 KEINE
    (500 V) NC-0,75 A
    (500 V) KEINE 0,75 A
  • Bemessungs-Betriebsstrom DC-13 (I- e):
    (125 V) NC-0,55 A
    (125 V) KEINE 0,5 A
    (24 V) NC-1,5 A
    (24 V) KEINE 1,5 A
    (250 V) NC 0,27 A
    (250 V) NEIN 0,27 A
    (60 V) NC-0,55 A
    (60 V) KEINE 0,55 A
  • Schutzart:
    IP20
  • Verschmutzungsgrad:
    3
  • Anschluss Kapazität-Hilfsstromkreis:
    Flexible mit Aderendhülse 1/2x 0.75 ... 2.5 mm2
    Flexibel mit Isolierter Aderendhülse 1/2x 0.75 ... 2.5 mm2
    Flexible 1/2x 0.75 ... 2.5 mm2
    Starre 1/2x 1 ... 4 mm2
  • Anschluss Kapazität-Main-Circuit:
    Flexible mit Aderendhülse 1/2x 0.75 ... 2.5 mm2
    Flexibel mit Isolierter Aderendhülse 1/2x 0.75 ... 2.5 mm2
    Flexible 1/2x 0.75 ... 2.5 mm2
    Starre 1/2x 1 ... 4 mm2
  • Anzugsmoment:
    Hilfsstromkreis 0.8 ... 1.2 N·m
    Main Circuit 0.8 ... 1.5 N·m
  • Abisolierlänge:
    Auxiliary Circuit 9 mm
    Main Circuit 9 mm
  • Empfohlener Schraubendreher:
    Hilfsstromkreis Pozidriv 2
    Main Circuit Pozidriv 2
  • Einbaulage:
    Position 1 bis 6
  • Verlustleistung:
    bei Nenn-Betriebsbedingungen pro Pol 0.005 ... 0.054 W
  • Geeignet Für:
    AF09
    AF12
    AF16
    AF26
  • Standards:
    IEC/EN 60947-1
    IEC/EN 60947-4-1
    IEC/EN 60947-5-1
    UL 60947-1
    UL 60947-4-1

Umwelt

  • Umgebungstemperatur:
    Betrieb -25 ... 70 °C
    Betrieb Kompensiert -25 ... 70 °C
    Lagerung -50 ... 80 °C
  • Umgebungstemperatur-Kompensation:
    Ja
  • Maximale Betriebshöhe Zulässig:
    2000 m
  • Schock-acc. IEC 60068-2-27:
    11 ms Puls 25g
  • Widerstand gegen Vibrationen acc. IEC 60068-2-6:
    3g / 3 ... 150 Hz
  • RoHS Status:
    Nach der EU-Richtlinie 2011/65/EG

Technische UL/CSA

  • Maximale Betriebsspannung UL/CSA:
    Main Circuit 600 V AC
  • Ampere-Nennwert UL/CSA:
    1 A
  • Schaltleistung UL/CSA:
    (NC:) B600
    (NC:) Q600
    (NEIN:) B600
    (NEIN:) Q600
  • Anschluss Kapazität Hauptstromkreis gemäß UL/CSA:
    Flexibel 1/2 x 16 ... 10 AWG
    Stranded 1/2x 16 ... 10 AWG
  • Anschluss Kapazität hilfsstromkreis UL/CSA:
    Flexible 1/2x 18 ... 10 AWG
    Stranded 1/2x 18 ... 10 AWG
  • Anzugsdrehmoment UL/CSA:
    Auxiliary Circuit 7 ... 1·lb
    Main Circuit 7 ... 13 in·lb

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • Objekt-Classification Code:
    F
  • eClass:
    7.0 27371502
  • E-nummer:
    3224181
  • ETIM 4:
    EC001080 - Elektronisches überlastrelais
  • ETIM 5:
    EC001080 - Elektronisches überlastrelais
  • UNSPSC:
    39121521

Datasheet - PDF

▲
Titel: Größe: Typ:
EF19-1.0 Electronic Overload Relay - ABB - EF19-1.0 - 1SAX121001R1102 100 Kbytes EF19-1.0 Electronic Overload Relay - ABB - EF19-1.0 - 1SAX121001R1102
EF19-1.0 1SAX121001R1102 ABB EF19-1.0 Elektronische Überlastrelais 81 Kbytes EF19-1.0 Electronic Overload Relay - ABB - EF19-1.0 - 1SAX121001R1102
