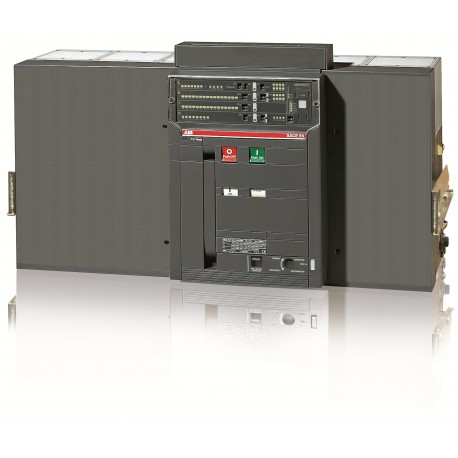

E6V6300 1SDA057152R1 ABB E6V 6300 PR121/P-LI In 6300A 3p W MP Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

E6V6300 1SDA057152R1 ABB E6V 6300 PR121/P-LI In 6300A 3p W MP

E6V6300

1SDA057152R1

ABB

E6V 6300 PR121/P-LI In=6300A 3p W MP

Mehr Infos


Leistungsschalter  Motorschutzschalters  Schutzschalter

Rack " Megamax - Emax "

E6

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Verwandte Produkte

Mehr Infos



SACE EMAX bewegliches TEIL FÜR LEISTUNGSSCHALTER E6V 6300A THRE-POLIG überstromauslöser PR121/P-LI R6300 AUSGESTATTET MIT: 4 HILFSSCHALTER UND C. Trennschalter IN POSITION GEÖFFNET-GESCHLOSSEN

Bestellen

  • EAN:
    8015644584924
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85362090

Abmessungen

  • Produkt Netto-Breite:
    810mm
  • Produkt Netto-Höhe:
    461mm
  • Produkt Netto Tiefe:
    396.5mm
  • Produkt-Netto-Gewicht:
    116kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    515 mm
  • Paket Level 1 Höhe:
    600 mm
  • Paket Level 1 Länge:
    1000 mm
  • Paket Level 1 Brutto-Gewicht:
    138 kg
  • Paket Level 1-EAN:
    8015644584924

Weitere Informationen

  • Elektrische Lebensdauer:
    1500-Zyklus
    Zyklen 10 pro Stunde
  • Mechanische Haltbarkeit:
    12000 Zyklus
    60 Zyklen pro Stunde
  • Anzahl der Pole:
    3
  • Verlustleistung:
    bei Nenn-Betriebsbedingungen pro Pol 1100 W
  • Produkt-Typ:
    SACE Emax
  • Produkt-Name:
    Sicherungsautomat
  • Produkt-Typ:
    CBMP
  • Nennstrom (Ichn):
    6300 A
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    12 kV
  • Bemessungsisolationsspannung (Uich):
    1000 V
  • Bemessungs-Strom (Ie):
    6300 A
  • Bemessungs-Spannung:
    690 V AC
  • Rated Service-Kurzschluss-Ausschaltvermögen (Ics):
    (220 V AC) 125 kA
    (230 V AC) 125 kA
    (380 V AC) 125 kA
    (AC 400 V) 125 kA
    (415 V AC) 125 kA
    (440 V AC) 125 kA
    (500 V AC) 100 kA
    (660 V AC) 100 kA
    (690 V AC) 100 kA
  • Bemessungs-kurzzeitstromfestigkeit (ichcw):
    für 1 s 150 kA
    für 3 s 150 kA
  • Rated Ultimate Short-Circuit Breaking Capacity (Ichcu):
    (220 V AC) 150 kA
    (230 V AC) 150 kA
    (380 V AC) 150 kA
    (400 V AC) 150 kA
    (415 V AC) 150 kA
    (440 V AC) 150 kA
    (500 V AC) 130 kA
    (525 V AC) 130 kA
    (660 V AC) 100 kA
    (690 V AC) 100 kA
  • Rated Uninterrupted Current (Iu):
    6300 A
  • Nennspannung (Ur):
    690 V
  • Release-Typ:
    EL
  • Standards:
    IEC 60947
  • Sub-Typ:
    E6
  • Anschluss-Typ:
    Einschubtechnik Leistungsschalter
  • Version:
    W

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • ETIM 4:
    EC000228 - Leistung Leistungsschalter für trafo/generator/installation prot.
  • ETIM 5:
    EC000228 - Leistung Leistungsschalter für trafo/generator/installation prot.
  • Objekt-Classification Code:
    Q

Datasheet - PDF

Titel: Sprache: Größe: Typ:
pdf-E6V 6300 PR121/P-LI In6300A 3p W MP - ABB - E6V6300 - 1SDA057152R1 English 89 Kbytes pdf-E6V 6300 PR121/P-LI In6300A 3p W MP - ABB - E6V6300 - 1SDA057152R1
