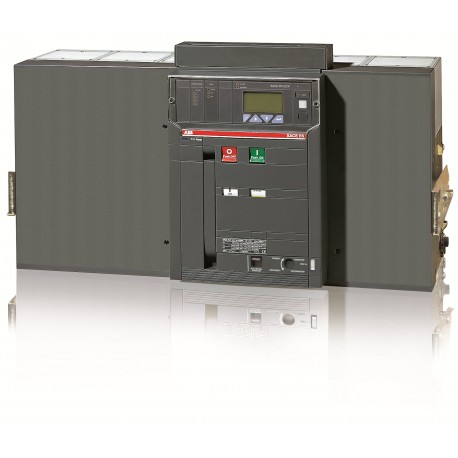

1SDA057028R1 ABB E6H 6300 PR122/P-LSI In 6300A 3p W MP
1SDA057028R1
ABB
E6H 6300 PR122/P-LSI In=6300A 3p W MP
E6H6300 PR122/P LSI 3P W MP
E6H63 PR122-LSI R6300 3P W MP Offener Leistungsschalter Emax new Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | be64fa01-b145-4891-93f5-504fb5e64364 Italien (IT) |
| Vereinfachtes SCIP | cc43415a-4677-42ff-b18b-3bbd4caaed51 Deutschland (DE) |
| cf1004af-502b-4eef-b127-d12e7777fa72 Deutschland (DE) | |
| 74e9b3aa-5d92-44bb-b83e-37b793dd8776 Schweden (SE) | |
| 5440ed72-78ad-4ae5-80a8-14695c8572ed Frankreich (FR) | |
| da58264b-65fb-42e4-b0d6-99f540dc19c6 Frankreich (FR) | |
| 13e17fb4-ce45-4e35-8fa0-1fd5e9c7a38f Bulgarien (BG) | |
| 38d13053-fdd8-4561-b008-7cf9c4899906 Belgien (BE) | |
| 28285fdd-ceb9-40bc-8ab7-167cf0f3877b Ungarn (HU) | |
| d97bcbd4-90b7-4d4a-9a09-b09f082351c8 Spanien (ES) | |
| 617e98ad-63eb-48d0-8ce7-4cd8fdd4efe3 Deutschland (DE) | |
| 42bbeda8-7a72-4cb1-b7da-d7d72ddd5468 Polen (PL) | |
| 4ed17380-a9bb-40d6-8b80-601f9c6b345b Norwegen (NO) | |
| 0bcea82b-adc9-4b4b-80b1-7f883675077f Finnland (FI) | |
| 0c785a0e-1fed-4cc9-9e8b-ef610ef5d534 Belgien (BE) | |
| 908a4eb0-24bf-4164-8e48-b4bf0a689017 Deutschland (DE) | |
| 6d93eadd-5cb3-4d71-a008-203465f9080c Tschechische Republik (CZ) | |
| 1b32255b-dd94-484a-9b8c-e94dd02c4a5b Dänemark (DK) | |
| a4819a96-0d91-463b-9220-bfad43daeada Deutschland (DE) | |
| 11949c9c-6fa8-4c9c-a332-3c46cf724958 Griechenland (GR) | |
| 41f2e694-1fed-489c-85e5-71bead933e5a Portugal (PT) | |
| b6c9b218-3f6b-40f3-8ca9-c63a7ca6a79d Kroatien (CR) | |
| 731fea87-7f22-40e5-8757-e19464642507 Estland (EE) | |
| ba41cb32-4219-4833-a186-2e4bd284eb2c Niederlande (NL) | |
| ff90021b-808b-4b55-9b88-6bcdd77565e4 Ungarn (HU) | |
| d2c4fab5-7eca-4710-ad69-1e0e49c6146b Polen (PL) | |
| 6c4e2c6e-d924-4434-9aa1-ea04377b3790 Schweden (SE) | |
| 4842de23-6034-4052-b70a-6a4f5d0d8f05 Polen (PL) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644583682 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 810 mm |
| Höhe (Netto-Abmessung) | 461 mm |
| Tiefe (Netto-Abmessung) | 396.5 mm |
| Nettogewicht | 116 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 1000 mm |
| Bruttogewicht Verpackungseinheit 1 | 138 kg |
| EAN Verpackungseinheit 1 | 8015644583682 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 2000 Zyklen |
| Ue = 500 ... 690 V 1500 Zyklen | |
| 10 Schaltspiele/Std | |
| Mechanische Lebensdauer | 12000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 1100 W |
| Bemessungsstrom (In) | 6300 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 6300 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 100 kA |
| (für 3 s) 85 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Bemessungsdauerstrom (Iu) | 6300 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR122/P-LSI |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | H |
| Normen | IEC |
| Produktvariante | E6 |
| Klemmenanschlussart | ausfahrbarer Leistungsschalter |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0017 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| 1SDH000460R0103 | |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
