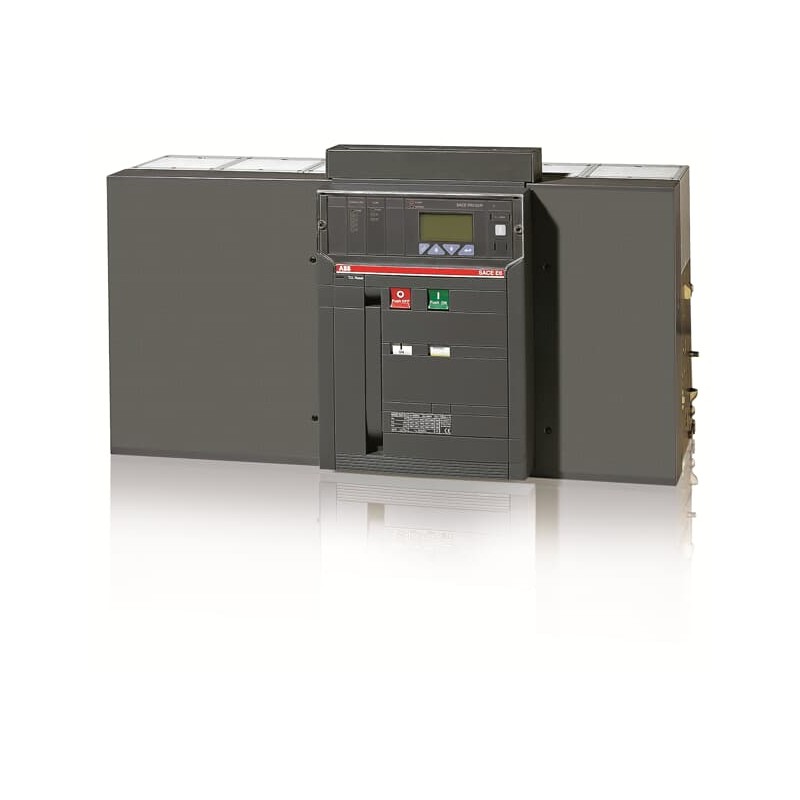

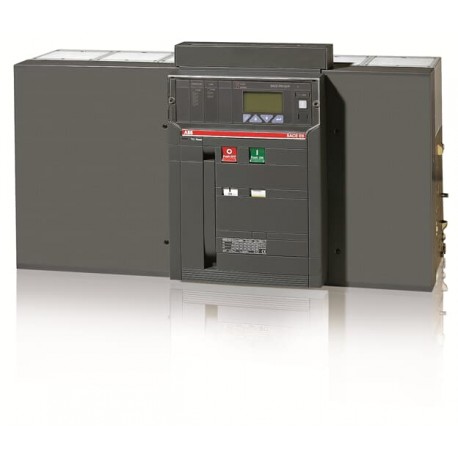

1SDA057012R1 ABB E6H 6300 PR122/P-LSI In 6300A 3p F HR
1SDA057012R1
ABB
E6H 6300 PR122/P-LSI In=6300A 3p F HR
E6H6300 PR122/P LSI 3P F HR
E6H 63 PR122-LSI R6300 3P F HR Offener Leistungsschalter Emax new mit Rückseit. Waagr. Flachanschl.
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Produktkreislaufwirtschaft | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Information | 9AKK108466A1424 |
| RoHS Status | nach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3) |
| Bestelldaten | |
| EAN | 8015644583521 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 782 mm |
| Höhe (Netto-Abmessung) | 418 mm |
| Tiefe (Netto-Abmessung) | 302 mm |
| Nettogewicht | 112 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 1000 mm |
| Bruttogewicht Verpackungseinheit 1 | 133 kg |
| EAN Verpackungseinheit 1 | 8015644583521 |
| Weitere Informationen | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 2000 Zyklen |
| Ue = 500 ... 690 V 1500 Zyklen | |
| 10 Schaltspiele/Std | |
| Mechanische Lebensdauer | 12000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3 |
| Verlustleistung | 650 W |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Bemessungsstrom (In) | 6300 A |
| Bemessungsspannung (Ur) | 690 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 6300 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 100 kA |
| (für 3 s) 85 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Bemessungsdauerstrom (Iu) | 6300 A |
| Auslöser | PR122/P-LSI |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | H |
| Normen | IEC |
| Produktvariante | E6 |
| Klemmenanschlussart | fester Leistungsschalter |
| rückseitig waagerecht | |
| Version | F |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0017 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| 1SDH000460R0103 | |
| Klassifizierungen | |
| ETIM 7 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 8 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Geräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt (Großgeräte) |
