> ABB>Rack " Megamax - Emax ">1SDA072663R1 ABB E6.2X 6300 EKIP DIP LSIG 3P W MP
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

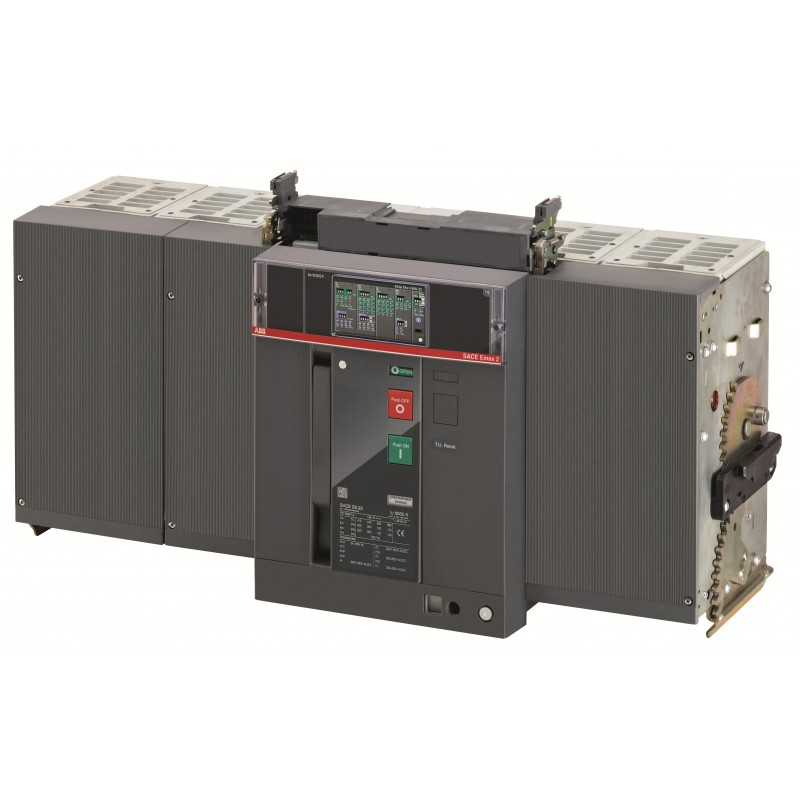

1SDA072663R1 ABB E6.2X 6300 EKIP DIP LSIG 3P W MP Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA072663R1 ABB E6.2X 6300 EKIP DIP LSIG 3P W MP

1SDA072663R1

ABB

E6.2X 6300 EKIP DIP LSIG 3P W MP

E6.2X 6300 Ekip Dip LSIG 3P W MP

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Rack " Megamax - Emax "

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $58,307.57
Stückpreis: $58,307.57
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2364
Umweltprodukterklärung - EPD9AKK108468A1905
9AKK108468A1913
Verlängerung der ProduktlebensdauerLebenslange Verlängerungsdienste werden angeboten
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 77 %
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIPcfb7780d-9f5f-4419-9542-d40a3c7c9244 Italien (IT)
Vereinfachtes SCIPc22c283a-86cb-4e26-986e-57d3eecc060b Schweden (SE)
dd86848e-b25a-4d63-b76c-aee076e695d3 Polen (PL)
b7bd2573-d297-4422-9a4c-4b7dde50bc3c Frankreich (FR)
29072d1b-38c7-4887-9de4-05ef89c4ea7f Deutschland (DE)
8e99d1b3-e5ae-4334-9f2a-bad40695233d Deutschland (DE)
894ee183-de4e-418b-8dfb-03cea8456b90 Frankreich (FR)
e0bbdf97-34ca-4421-879a-43ff6f0ea703 Schweden (SE)
62dfd01b-82f1-4fab-aa96-87ed75cb8bc7 Ungarn (HU)
28c058cb-bbf7-408b-874b-6218e2e949cc Estland (EE)
634fede5-6a5a-45fc-b389-ad51aff5bb1b Belgien (BE)
337e0387-6f8c-4bc0-9ae0-59d02408c619 Spanien (ES)
28c058cb-bbf7-408b-874b-6218e2e949cc Estland (EE)
b40536df-af35-433e-9a30-ebcf415ca4dd Polen (PL)
b7bd2573-d297-4422-9a4c-4b7dde50bc3c Frankreich (FR)
d5b9a915-a406-462c-b688-c4b80ef49e81 Griechenland (GR)
e13e355c-bab0-407d-94cb-d6753e619849 Portugal (PT)
b40536df-af35-433e-9a30-ebcf415ca4dd Polen (PL)
bdcf84bb-eac1-4907-9b40-4cc7a9b2efd2 Deutschland (DE)
43650334-4b35-4916-a7cf-9cfe98aee27e Polen (PL)
f8e778dd-95e4-42cb-bd29-f8ab91a8a72d Deutschland (DE)
c22c283a-86cb-4e26-986e-57d3eecc060b Schweden (SE)
dc5fd124-e596-4c33-9f70-e7b0b552b083 Deutschland (DE)
a648b361-92ad-4242-9a01-824b3cacf8f3 Finnland (FI)
11cd4dc9-9acf-4589-9e15-7aed1aef325e Belgien (BE)
5cded587-5f79-4f6f-b827-e1c4d7ee7abc Dänemark (DK)
43650334-4b35-4916-a7cf-9cfe98aee27e Polen (PL)
dd86848e-b25a-4d63-b76c-aee076e695d3 Polen (PL)
bdcf84bb-eac1-4907-9b40-4cc7a9b2efd2 Deutschland (DE)
067621ef-b9ab-4bf0-8286-8e6cd83b02d1 Tschechische Republik (CZ)
634fede5-6a5a-45fc-b389-ad51aff5bb1b Belgien (BE)
11cd4dc9-9acf-4589-9e15-7aed1aef325e Belgien (BE)
2e8c2d27-277a-4c1b-a107-ac39a8c88847 Norwegen (NO)
f8e778dd-95e4-42cb-bd29-f8ab91a8a72d Deutschland (DE)
5cded587-5f79-4f6f-b827-e1c4d7ee7abc Dänemark (DK)
18e31975-8b4c-4caf-b61c-11b1ad7294f4 Bulgarien (BG)
337e0387-6f8c-4bc0-9ae0-59d02408c619 Spanien (ES)
62dfd01b-82f1-4fab-aa96-87ed75cb8bc7 Ungarn (HU)
8e99d1b3-e5ae-4334-9f2a-bad40695233d Deutschland (DE)
e13e355c-bab0-407d-94cb-d6753e619849 Portugal (PT)
096816ee-e1a2-49ba-88f1-c7ded13c657a Ungarn (HU)
29072d1b-38c7-4887-9de4-05ef89c4ea7f Deutschland (DE)
096816ee-e1a2-49ba-88f1-c7ded13c657a Ungarn (HU)
b26f26be-16b3-4695-9401-f9e2d4b16ecd Niederlande (NL)
18e31975-8b4c-4caf-b61c-11b1ad7294f4 Bulgarien (BG)
9f9a2c3a-837e-4844-9bb9-fafd04dd8c74 Kroatien (CR)
067621ef-b9ab-4bf0-8286-8e6cd83b02d1 Tschechische Republik (CZ)
d5b9a915-a406-462c-b688-c4b80ef49e81 Griechenland (GR)
894ee183-de4e-418b-8dfb-03cea8456b90 Frankreich (FR)
2e8c2d27-277a-4c1b-a107-ac39a8c88847 Norwegen (NO)
9f9a2c3a-837e-4844-9bb9-fafd04dd8c74 Kroatien (CR)
e0bbdf97-34ca-4421-879a-43ff6f0ea703 Schweden (SE)
dc5fd124-e596-4c33-9f70-e7b0b552b083 Deutschland (DE)
a648b361-92ad-4242-9a01-824b3cacf8f3 Finnland (FI)
b26f26be-16b3-4695-9401-f9e2d4b16ecd Niederlande (NL)
Umgebungsbedingungen
Umweltinformationen9AKK108467A6707
Bestelldaten
EAN8015644765132
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)803 mm
Höhe (Netto-Abmessung)425 mm
Tiefe (Netto-Abmessung)383 mm
Nettogewicht120 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1515 mm
Höhe Verpackungseinheit 1610 mm
Länge Verpackungseinheit 11000 mm
Bruttogewicht Verpackungseinheit 1129 kg
EAN Verpackungseinheit 18015644765132
Weitere Informationen
BaureiheSACE Emax 2
ProduktnameAir Circuit Breaker
ProdukttypAir Circuit Breaker
VersionW
Technische Daten
Anschlussmöglichkeit6000 mm²
StromartAC
Elektrische BelastbarkeitUe = < 440 V 2000 Zyklen
Ue = 500 ... 690 V 2000 Zyklen
10 Schaltspiele/Std
Mechanische Lebensdauer12000 Zyklen
60 Schaltspiele/Std
Anzahl Pole3P
Verlustleistung1550 W
Bemessungsstrom (In)6300 A
Bemessungsstoßspannungsfestigkeit (Uimp)(gemäß IEC 60947-2) 12 kV
Bemessungsisolationsspannung (Ui)AC 1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(220 V AC) 200 kA
(230 V AC) 200 kA
(380 V AC) 200 kA
(400 V AC) 200 kA
(415 V AC) 200 kA
(440 V AC) 200 kA
(500 V AC) 130 kA
(660 V AC) 120 kA
(690 V AC) 120 kA
Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics)100 %
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 120 kA
(für 3 s) 100 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(400 V AC) 150 kA
(415 V AC) 150 kA
(500 V AC) 130 kA
(525 V AC) 130 kA
(690 V AC) 100 kA
Bemessungsdauerstrom (Iu)6300 A
Bemessungsspannung (Ur)690 V
Empfohlener SchraubendreherM12
AuslöserEkip Dip LSIG
AuslösertypEL
KurzschlussfestigkeitX
NormenIEC
ProduktvarianteE6.2
Geeignet für IT-NetzwerkeYes, 690V
Zertifikate und Deklarationen
Datenblatt, technische Information1SDC200023D0109
Konformitätserklärung - CE9AKK106713A5544
Konformitätserklärung gemäß EU Data Act1SDH002560A1001
Montage- und Betriebsanleitung1SDH001000R0003
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Kennbuchstabe (elektrische Betriebsmittel)Q
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27370409

ETIM for 1SDA072663R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 6300 A
Bemessungsspannung (EF003977) 690 V
Überlastauslöser Stromeinstellung (EF002336) 2520.0 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 3780.0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 9450.0 A
Integrierter Erdschlussschutz (EF007296) Ja
Anschlussart Hauptstromkreis (EF006819) Anschluss über separates Chassisteil
Gerätebauart (EF008240) Einbaugerät Einschubtechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 4
Mit Ausgelöstmelder (EF007006) Ja
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 3
Position des Anschlusses für Hauptstromkreis (EF006671) Anschluss über separates Chassisteil
Ausführung des Betätigungselements (EF006976) Drucktaster
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP30

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG EMAX 2 EN.pdf 207 Mbytes
