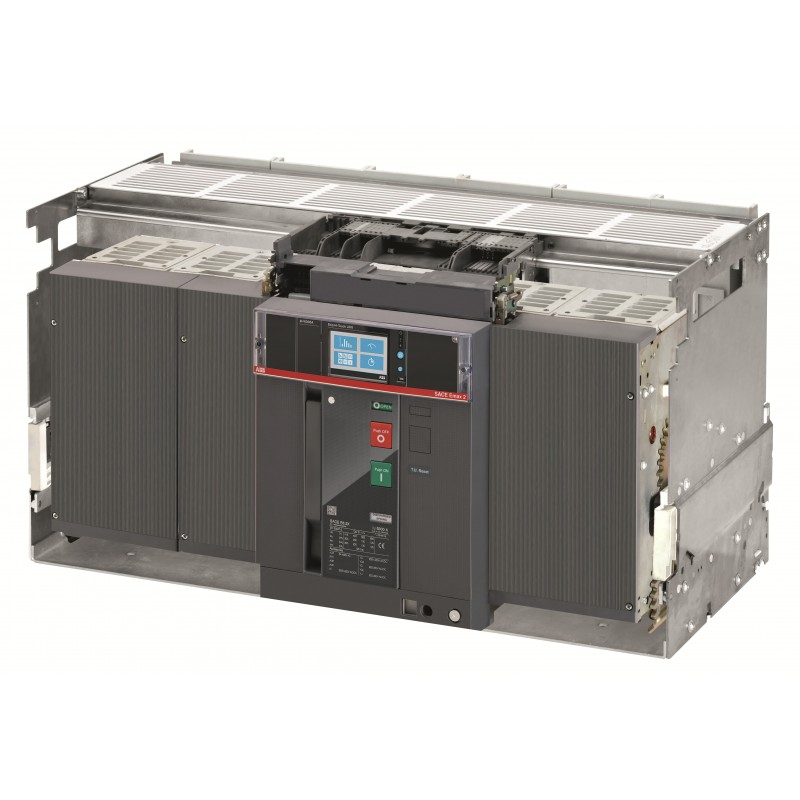

1SDA072606R1 ABB E6.2X 4000 EKIP TOUCH LSIG 3P W MP
1SDA072606R1
ABB
E6.2X 4000 EKIP TOUCH LSIG 3P W MP
E6.2X 4000 Ekip Touch LSIG 3P W MP
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Rack " Megamax - Emax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2364 |
| Umweltprodukterklärung - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Verlängerung der Produktlebensdauer | Lebenslange Verlängerungsdienste werden angeboten |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 77 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | bc023cc6-d15c-4019-b1ec-f27a9a5fd346 Italien (IT) |
| Vereinfachtes SCIP | b27d62a4-c61a-4ca9-890c-3d065e1817a6 Deutschland (DE) |
| b064a1d7-5577-4446-bb44-632536209caf Schweden (SE) | |
| b5e00a97-3bc5-4551-9b3c-ccf4e7c2c29e Deutschland (DE) | |
| 1799c49d-b834-4d57-a72d-d4ecae108ae2 Frankreich (FR) | |
| 1d604ae2-9ec1-4ff1-a791-d1c36210da35 Ungarn (HU) | |
| b037b72f-de08-48c2-9499-c7f1f023d91a Spanien (ES) | |
| 92f5b953-3164-488b-bcf9-f7aa686e6546 Belgien (BE) | |
| 8269e736-55a5-4e17-a92b-dcdd2cd16cd0 Polen (PL) | |
| 9a423093-b959-4d36-baeb-377c0968ba1e Tschechische Republik (CZ) | |
| 56207688-b20a-4323-93e3-e72066b1b31c Deutschland (DE) | |
| 66a47c95-951d-433a-bf01-21eb70b2d3b1 Kroatien (CR) | |
| 699b570f-01c2-4383-8146-3ea4cf59e393 Schweden (SE) | |
| 8dbd9882-be56-4df9-9f78-724b4ce0cda9 Bulgarien (BG) | |
| c51e997d-d27a-4aa5-b378-cb94b841db6b Portugal (PT) | |
| 9b2df8f9-d828-486b-bd6c-e31a05e74d4c Ungarn (HU) | |
| b1a7b126-82e7-4c23-a4f4-315d8d45a7a9 Niederlande (NL) | |
| 3304a624-121c-491e-8975-c794c01445bf Estland (EE) | |
| 1de34fa7-1e2e-4f45-b30c-139f028657e0 Griechenland (GR) | |
| 07c8f2ae-150a-4adf-b955-b8f0d9ddd65c Polen (PL) | |
| 3db9aebf-d166-4158-b2f3-c092d3ac3546 Frankreich (FR) | |
| 55c430ae-c401-481e-a028-3f9bab4ad6d9 Norwegen (NO) | |
| 2a00640a-2d29-4b78-a5ed-6c51fe7a45f4 Finnland (FI) | |
| 6eca44f4-7140-4782-a51b-b2983c8f8fca Deutschland (DE) | |
| e69cf966-c80e-4fba-8454-8d78065b2ad1 Belgien (BE) | |
| 036e71a5-cb27-4457-8f0b-6930e0b7bcf9 Polen (PL) | |
| 81dd9e9d-88af-4301-bb2d-390ef0724cd9 Deutschland (DE) | |
| fbaed2fe-4a25-42fb-9a83-9f198ff97827 Dänemark (DK) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| EAN | 8015644764562 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 803 mm |
| Höhe (Netto-Abmessung) | 425 mm |
| Tiefe (Netto-Abmessung) | 383 mm |
| Nettogewicht | 120 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 610 mm |
| Länge Verpackungseinheit 1 | 1000 mm |
| Bruttogewicht Verpackungseinheit 1 | 129 kg |
| EAN Verpackungseinheit 1 | 8015644764562 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Air Circuit Breaker |
| Produkttyp | Air Circuit Breaker |
| Version | W |
| Technische Daten | |
| Anschlussmöglichkeit | 4000 mm² |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 4000 Zyklen |
| Ue = 500 ... 690 V 4000 Zyklen | |
| 10 Schaltspiele/Std | |
| Mechanische Lebensdauer | 12000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 544 W |
| Bemessungsstrom (In) | 4000 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | (gemäß IEC 60947-2) 12 kV |
| Bemessungsisolationsspannung (Ui) | AC 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (380 V AC) 200 kA | |
| (400 V AC) 200 kA | |
| (415 V AC) 200 kA | |
| (440 V AC) 200 kA | |
| (500 V AC) 130 kA | |
| (660 V AC) 120 kA | |
| (690 V AC) 120 kA | |
| Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics) | 100 % |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 120 kA |
| (für 3 s) 100 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (440 V AC) 200 kA |
| Bemessungsdauerstrom (Iu) | 4000 A |
| Bemessungsspannung (Ur) | 690 V |
| Empfohlener Schraubendreher | M12 |
| Auslöser | Ekip Touch LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | X |
| Normen | IEC |
| Produktvariante | E6.2 |
| Geeignet für IT-Netzwerke | Yes, 690V |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200023D0109 |
| Konformitätserklärung - CE | 9AKK106713A5544 |
| Konformitätserklärung gemäß EU Data Act | 1SDH002560A1001 |
| Montage- und Betriebsanleitung | 1SDH001000R0003 |
| Montage- und Betriebsanleitung Teil 2 | 1SDH001316R1003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 4000 A |
| Bemessungsspannung (EF003977) | 690 V |
| Überlastauslöser Stromeinstellung (EF002336) | 1600.0 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 2400.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 6000.0 A |
| Integrierter Erdschlussschutz (EF007296) | Ja |
| Anschlussart Hauptstromkreis (EF006819) | Anschluss über separates Chassisteil |
| Gerätebauart (EF008240) | Einbaugerät Einschubtechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 4 |
| Mit Ausgelöstmelder (EF007006) | Ja |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | Anschluss über separates Chassisteil |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
