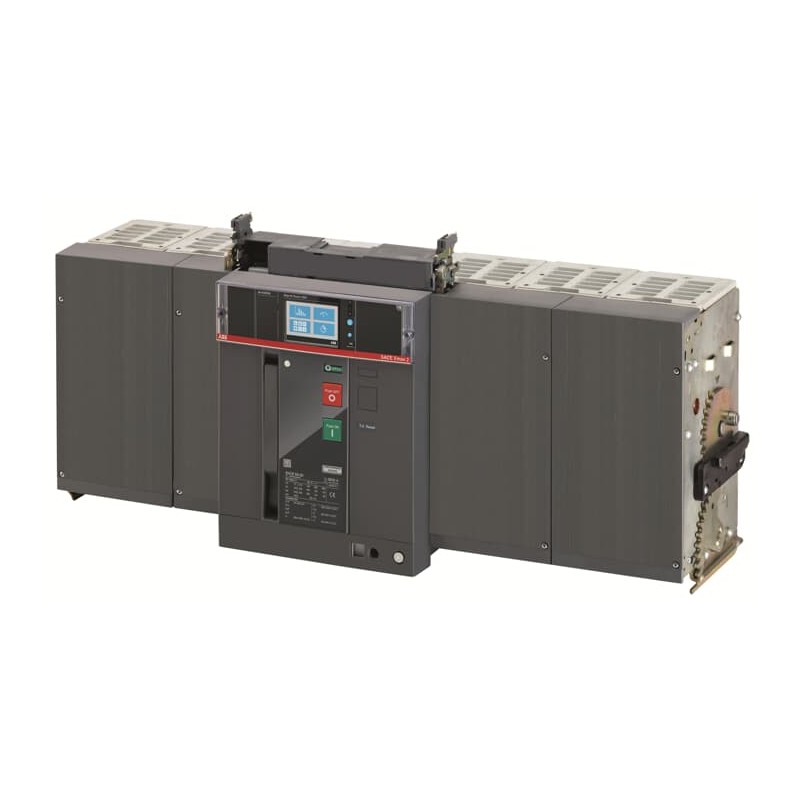

1SDA073346R1 ABB E6.2V / f 5000 Ekip Touch-LSIG 4p WMP
1SDA073346R1
ABB
E6.2V / f 5000 Ekip Touch-LSIG 4p WMP
E6.2V/f 5000 Ekip Touch LSIG 4p WMP InN=100% Offener Leistungsschalter Emax2 Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Rack " Megamax - Emax " > E6.2
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2364 |
| Umweltprodukterklärung - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 77 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | dd2d9216-eb2a-43f8-9e8c-5a499fe8be0d Italien (IT) |
| Vereinfachtes SCIP | e2d91788-db19-4b46-8e1e-e8c9d91f5098 Bulgarien (BG) |
| 0bdb3d12-ec2c-44c2-9cbf-3b27cd611da1 Deutschland (DE) | |
| b012b660-8da9-4eef-a025-fb3ddecb1560 Deutschland (DE) | |
| c61667a5-9497-482b-bfc6-796db4616e67 Belgien (BE) | |
| b012b660-8da9-4eef-a025-fb3ddecb1560 Deutschland (DE) | |
| e621e8c6-1c67-431c-8e6c-7d64c3ee28ec Finnland (FI) | |
| 006c51e6-ea19-4ad9-a7c5-f99470802287 Schweden (SE) | |
| 203a9a88-6be3-4215-bba3-c4ecf645dcd4 Deutschland (DE) | |
| 81c8adab-eccf-4dc7-a9bf-a658129ece58 Tschechische Republik (CZ) | |
| ca6ab88e-8bff-4b1b-9a1e-ffd0d36ed526 Polen (PL) | |
| 2c4b2cc0-4aaf-49f8-b6f1-390655ffc60d Polen (PL) | |
| 63b425a4-26dc-4afe-8d47-a9e8af11f3ed Dänemark (DK) | |
| b5ce889b-3641-4f66-9c6c-6dd905690dd3 Griechenland (GR) | |
| 2c4b2cc0-4aaf-49f8-b6f1-390655ffc60d Polen (PL) | |
| 203a9a88-6be3-4215-bba3-c4ecf645dcd4 Deutschland (DE) | |
| 463ec2d8-08f5-4fb4-b4c6-c24ed65d50e2 Belgien (BE) | |
| 98218029-e3a3-4ee1-bb58-c39557ad195f Portugal (PT) | |
| fcedcde9-29cd-41ce-93c9-c3c97988a37b Polen (PL) | |
| 60f456fc-903f-40f4-8c1d-a79af8da191c Deutschland (DE) | |
| 98218029-e3a3-4ee1-bb58-c39557ad195f Portugal (PT) | |
| ffc1d661-3f14-48cc-bc00-cd2b13e97731 Kroatien (CR) | |
| 81c8adab-eccf-4dc7-a9bf-a658129ece58 Tschechische Republik (CZ) | |
| bc02d1fa-6514-4dd5-97e2-2a38d312f305 Deutschland (DE) | |
| 2ef5871d-9173-4a23-82f0-c46caea4fb91 Ungarn (HU) | |
| 5f66bcca-1f44-4e48-a116-ed8887aaaf4a Niederlande (NL) | |
| e2d91788-db19-4b46-8e1e-e8c9d91f5098 Bulgarien (BG) | |
| 0bdb3d12-ec2c-44c2-9cbf-3b27cd611da1 Deutschland (DE) | |
| 76d6d7d8-750e-4ca6-b858-1ce9f422a74d Frankreich (FR) | |
| 65d1ca1c-4ff0-4db9-ad34-c2f03c3844b2 Norwegen (NO) | |
| ffc1d661-3f14-48cc-bc00-cd2b13e97731 Kroatien (CR) | |
| b5ce889b-3641-4f66-9c6c-6dd905690dd3 Griechenland (GR) | |
| 5f66bcca-1f44-4e48-a116-ed8887aaaf4a Niederlande (NL) | |
| e621e8c6-1c67-431c-8e6c-7d64c3ee28ec Finnland (FI) | |
| 73cc84f6-34cf-4cc1-ad7a-f9897cd7591f Schweden (SE) | |
| d5839daf-9c36-4273-bd66-6829d80b5463 Spanien (ES) | |
| ba69d1b1-ad71-4565-a805-7d1b855c625f Ungarn (HU) | |
| 006c51e6-ea19-4ad9-a7c5-f99470802287 Schweden (SE) | |
| ca6ab88e-8bff-4b1b-9a1e-ffd0d36ed526 Polen (PL) | |
| 0154269c-1f99-45ea-8172-e13010b0c60b Frankreich (FR) | |
| 73cc84f6-34cf-4cc1-ad7a-f9897cd7591f Schweden (SE) | |
| 76d6d7d8-750e-4ca6-b858-1ce9f422a74d Frankreich (FR) | |
| 60f456fc-903f-40f4-8c1d-a79af8da191c Deutschland (DE) | |
| bc02d1fa-6514-4dd5-97e2-2a38d312f305 Deutschland (DE) | |
| 0154269c-1f99-45ea-8172-e13010b0c60b Frankreich (FR) | |
| ec400a50-6112-497c-83d7-c096ac08761c Estland (EE) | |
| 2ef5871d-9173-4a23-82f0-c46caea4fb91 Ungarn (HU) | |
| ec400a50-6112-497c-83d7-c096ac08761c Estland (EE) | |
| d5839daf-9c36-4273-bd66-6829d80b5463 Spanien (ES) | |
| c61667a5-9497-482b-bfc6-796db4616e67 Belgien (BE) | |
| 65d1ca1c-4ff0-4db9-ad34-c2f03c3844b2 Norwegen (NO) | |
| 63b425a4-26dc-4afe-8d47-a9e8af11f3ed Dänemark (DK) | |
| 463ec2d8-08f5-4fb4-b4c6-c24ed65d50e2 Belgien (BE) | |
| fcedcde9-29cd-41ce-93c9-c3c97988a37b Polen (PL) | |
| ba69d1b1-ad71-4565-a805-7d1b855c625f Ungarn (HU) | |
| Umgebungsbedingungen | |
| Umweltinformationen | Nicht verfügbar |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | ZEVXESAF000A000000XX |
| EAN | 8015644771966 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 1069 mm |
| Höhe (Netto-Abmessung) | 425 mm |
| Tiefe (Netto-Abmessung) | 383 mm |
| Nettogewicht | 148 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 610 mm |
| Länge Verpackungseinheit 1 | 1257 mm |
| Bruttogewicht Verpackungseinheit 1 | 159 kg |
| EAN Verpackungseinheit 1 | 8015644771966 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| CAD Maßzeichnung | 1SDH001252R0264 |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 3000 Zyklen |
| Ue = 500 ... 690 V 2000 Zyklen | |
| 10 Schaltspiele/Std | |
| Mechanische Lebensdauer | 12000 Zyklen |
| 60 Schaltspiele/Std | |
| Neutralleiterstrom ([%Iu]) | 100 % |
| Anzahl Pole | 4 / f |
| Verlustleistung | 850 W |
| Bemessungsstrom (In) | 5000 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | (nach IEC 60947-2) 12 kV |
| Bemessungsisolationsspannung (Ui) | AC 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 130 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics) | 100 % |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 100 kA |
| (für 3 s) 100 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 130 kA | |
| (525 V AC) 130 kA | |
| (690 V AC) 100 kA | |
| Bemessungsdauerstrom (Iu) | 5000 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | Ekip Touch LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | V |
| Normen | IEC |
| Produktvariante | E6.2 |
| Geeignet für IT-Netzwerke | Yes, 690V |
| Zertifikate und Deklarationen | |
| Atex Zertifikat | No certification needed |
| CSA Zertifikat | No certification needed |
| CSA Zertifikat (eigensicher) | No certification needed |
| Datenblatt, technische Information | 1SDC200023D0109 |
| Konformitätserklärung - CE | 9AKK106713A5544 |
| UL Zertifikat | No certification needed |
| VDE Zertifikat | No certification needed |
| Mechanische Zeichnungen | 1SDH001060R0107 |
| Verdrahtungsplan | 1SDM000091R0001 |
| Montage- und Betriebsanleitung | 1SDH001000R0003 |
| Montage- und Betriebsanleitung Teil 2 | 1SDH001316R1003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 5000 A |
| Bemessungsspannung (EF003977) | 690 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) | 150 kA |
| Überlastauslöser Stromeinstellung (EF002336) | 2000.0 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 3000.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 7500.0 A |
| Integrierter Erdschlussschutz (EF007296) | Ja |
| Anschlussart Hauptstromkreis (EF006819) | Anschluss über separates Chassisteil |
| Gerätebauart (EF008240) | Einbaugerät Einschubtechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 4 |
| Mit Ausgelöstmelder (EF007006) | Ja |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 4 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | Anschluss über separates Chassisteil |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP30 |
