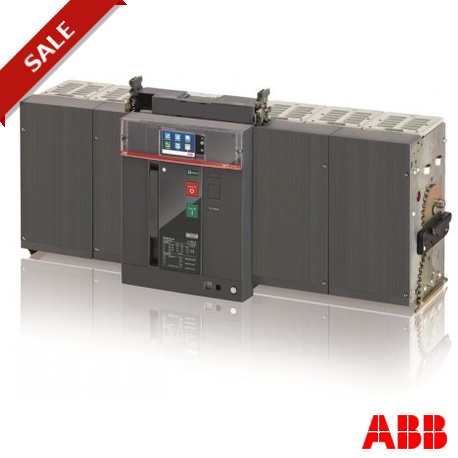

1SDA073285R1 ABB E6.2V 6300 Ekip Touch-LSI 4p WMP
Artikel-Nr.: 1SDA073285R1
Hersteller: ABB
Beschreibung:
E6.2V 6300 Ekip Touch-LSI 4p WMP
E6.2V 6300 Ekip Touch LSI 4P W MP
E6.2V 6300 Ekip Touch LSI 4p WMP InN=50% Offener Leistungsschalter Emax2 Ausführung In Ausfahrbar
Kategorien:
- Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
- ABB > Rack " Megamax - Emax " > E6.2
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
ZULETZT ANGESEHEN
MEHR INFOS
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2364 |
| Umweltprodukterklärung - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Verlängerung der Produktlebensdauer | Lebenslange Verlängerungsdienste werden angeboten |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 77 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 6a61939e-d488-4cb8-8835-5dfd91335b80 China (CN) |
| Vereinfachtes SCIP | 60408d6d-0ec5-46fb-9b3c-1b349324a4e3 Spanien (ES) |
| a9b023cb-6997-4bc0-b57b-8d847c65289c Frankreich (FR) | |
| 272cc80d-dbb3-4d73-b1bf-4077cc366eda Schweden (SE) | |
| 116ab929-92a3-4ac0-b12f-1cf66afa3b77 Deutschland (DE) | |
| a6029c1f-8d8f-4f16-b9c6-8d9efd51fa83 Schweden (SE) | |
| 2eb1eb41-6ccd-4861-86ef-673ce07832d7 Polen (PL) | |
| e4cba6bc-931b-49c0-8e16-5773efed410d Estland (EE) | |
| 33c34c92-d1a7-4125-8728-8c7baa61e08e Bulgarien (BG) | |
| e1b487d0-c62e-4ac1-a27e-4aaded67face Ungarn (HU) | |
| f57b937f-da99-42de-9c92-7f0641a95aa0 Polen (PL) | |
| fc951deb-0663-4391-99fd-292169489e09 Ungarn (HU) | |
| 530fe658-2451-4b83-9d42-f6a8b2f3cdb8 Belgien (BE) | |
| c145e836-603a-4e15-84c7-5df1579e4327 Kroatien (CR) | |
| c2df1594-7669-418f-bb78-3f8b7f428812 Griechenland (GR) | |
| d0727c11-eba6-4afc-9858-00a13c35451d Dänemark (DK) | |
| be116b64-346b-4b1d-b2c3-27d773c915c6 Deutschland (DE) | |
| f93f0373-f1f4-4107-98d8-ea829960e9a3 Norwegen (NO) | |
| b861f657-c1c9-4990-8d9a-be2a11473efc Portugal (PT) | |
| ae9b53ba-4098-487e-ad7f-b4432442798e Tschechische Republik (CZ) | |
| 4d40b42f-0409-4992-adce-d1ec5aec47cd Deutschland (DE) | |
| a44144ff-9128-46c3-82ca-2042c09fadb2 Niederlande (NL) | |
| bc79ee4a-74b4-4dcb-af73-82678f532c7b Polen (PL) | |
| f72e0dda-757e-43c1-b1ba-c0ad992c1438 Belgien (BE) | |
| 010a03f7-8f77-48e6-937b-81faaefd2fe3 Frankreich (FR) | |
| 7b7a1fa2-87eb-4910-980c-0f7f55d68df4 Deutschland (DE) | |
| a8c96416-7ab7-49df-8726-719c41e0dde2 Finnland (FI) | |
| 09913ade-3de0-4552-8e55-62884606e10f Deutschland (DE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | Nicht verfügbar |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | ZDVYETAE000A000000XX |
| EAN | 8015644771355 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 929 mm |
| Höhe (Netto-Abmessung) | 425 mm |
| Tiefe (Netto-Abmessung) | 383 mm |
| Nettogewicht | 134 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 610 mm |
| Länge Verpackungseinheit 1 | 1127 mm |
| Bruttogewicht Verpackungseinheit 1 | 143 kg |
| EAN Verpackungseinheit 1 | 8015644771355 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| CAD Maßzeichnung | 1SDH001252R0289 |
| Technische Daten | |
| Anschlussmöglichkeit | 6000 mm² |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 2000 Zyklen |
| Ue = 500 ... 690 V 2000 Zyklen | |
| 10 Schaltspiele/Std | |
| Mechanische Lebensdauer | 12000 Zyklen |
| 60 Schaltspiele/Std | |
| Neutralleiterstrom ([%Iu]) | 50 % |
| Anzahl Pole | 4P |
| Verlustleistung | 1550 W |
| Bemessungsstrom (In) | 6300 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | (gemäß IEC 60947-2) 12 kV |
| Bemessungsisolationsspannung (Ui) | AC 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 130 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics) | 100 % |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 100 kA |
| (für 3 s) 100 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 130 kA | |
| (525 V AC) 130 kA | |
| (690 V AC) 100 kA | |
| Bemessungsdauerstrom (Iu) | 6300 A |
| Bemessungsspannung (Ur) | 690 V |
| Empfohlener Schraubendreher | M12 |
| Auslöser | Ekip Touch LSI |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | V |
| Normen | IEC |
| Produktvariante | E6.2 |
| Geeignet für IT-Netzwerke | Yes, 690V |
| Zertifikate und Deklarationen | |
| Atex Zertifikat | No certification needed |
| CSA Zertifikat | No certification needed |
| CSA Zertifikat (eigensicher) | No certification needed |
| Datenblatt, technische Information | 1SDC200023D0109 |
| Konformitätserklärung - CE | 9AKK106713A5544 |
| Konformitätserklärung gemäß EU Data Act | 1SDH002560A1001 |
| UL Zertifikat | No certification needed |
| VDE Zertifikat | No certification needed |
| Mechanische Zeichnungen | 1SDH001060R0105 |
| Verdrahtungsplan | 1SDM000091R0001 |
| Montage- und Betriebsanleitung | 1SDH001000R0003 |
| Montage- und Betriebsanleitung Teil 2 | 1SDH001316R1003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA073285R1 Niederspannungsschaltgeräte (EC000228)
Merkmalsname
Merkmalswert
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert6300 A
MerkmalsnameBemessungsspannung (EF003977)
Merkmalswert690 V
MerkmalsnameBemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048)
Merkmalswert150 kA
MerkmalsnameÜberlastauslöser Stromeinstellung (EF002336)
Merkmalswert2520.0 A
MerkmalsnameEinstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129)
Merkmalswert3780.0 A
MerkmalsnameEinstellbereich des unverzögerten Kurzschlussauslösers (EF007131)
Merkmalswert9450.0 A
MerkmalsnameIntegrierter Erdschlussschutz (EF007296)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertAnschluss über separates Chassisteil
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Einschubtechnik
MerkmalsnameGeeignet für Hutschienenmontage (EF007250)
MerkmalswertNein
MerkmalsnameHutschienenmontage optional (EF008904)
MerkmalswertNein
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert4
MerkmalsnameMit Ausgelöstmelder (EF007006)
MerkmalswertJa
MerkmalsnameMit integriertem Unterspannungsauslöser (EF001390)
MerkmalswertNein
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnamePosition des Anschlusses für Hauptstromkreis (EF006671)
MerkmalswertAnschluss über separates Chassisteil
MerkmalsnameAusführung des Betätigungselements (EF006976)
MerkmalswertDrucktaster
MerkmalsnameKomplettgerät mit Schutzeinheit (EF008906)
MerkmalswertJa
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertJa
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP30
