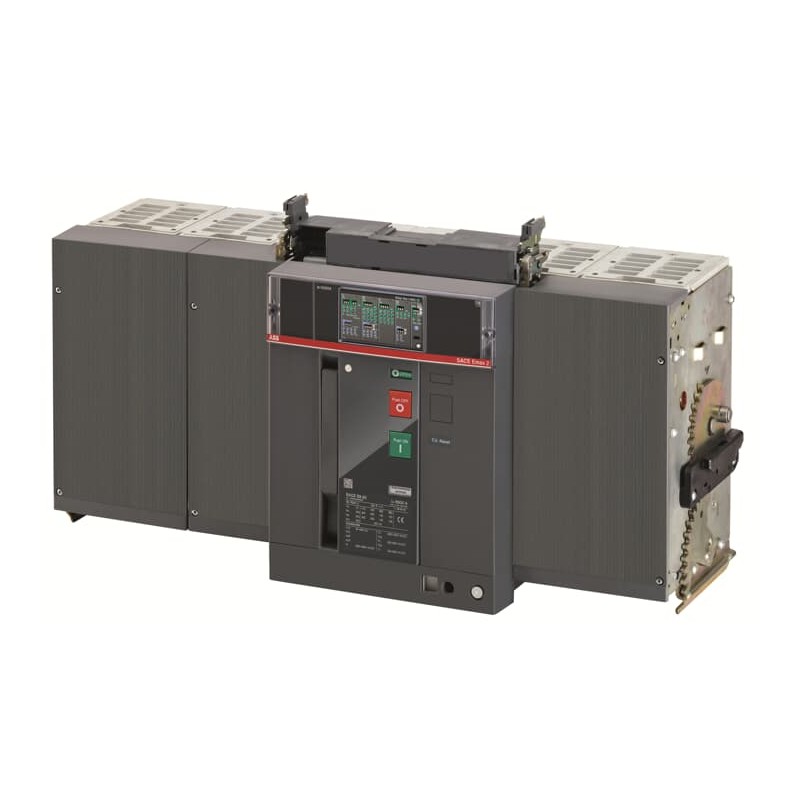

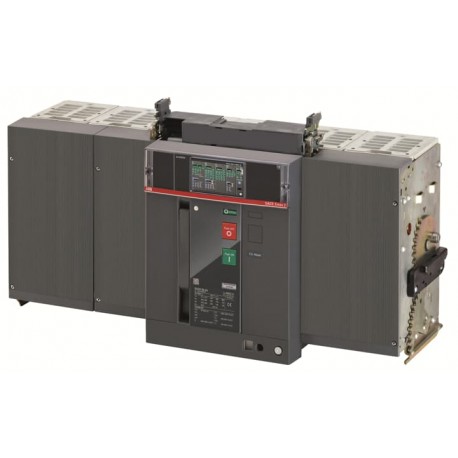

1SDA072622R1 ABB E6.2V 5000 Ekip Dip LSI 3p WMP Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA072622R1 ABB E6.2V 5000 Ekip Dip LSI 3p WMP

1SDA072622R1

ABB

E6.2V 5000 Ekip Dip LSI 3p WMP

E6.2V 5000 Ekip Dip LSI 3p WMP Offener Leistungsschalter Emax2 Ausführung In Ausfahrbar

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Rack " Megamax - Emax " > E6.2

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $38,236.27
Stückpreis: $38,236.27
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis Null Abfall auf Deponien verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2364
Umweltprodukterklärung - EPD9AKK108468A1905
9AKK108468A1913
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 77 %
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIP5db9272f-d385-4a4a-a0e6-73274e7613b2 Italien (IT)
Vereinfachtes SCIP7f3be359-1216-4d35-b9d4-eab9cbb290fd Polen (PL)
cc5cb3c7-f20f-4e57-a699-41c96b5a1eef Norwegen (NO)
de6447a0-df24-4a20-8466-f5f11a930a19 Finnland (FI)
de9a0119-6bd3-4d97-a5d3-1e74d280ccf7 Belgien (BE)
8ad28a13-de77-4592-95fd-897a501569c8 Deutschland (DE)
8b03cfe9-7657-4778-acb1-5e456af5c76a Dänemark (DK)
08ff7a7d-f7c4-4a97-ab1f-2f60e52ccc4e Deutschland (DE)
18044daa-d0c0-4608-bafb-451bb9d8efe4 Kroatien (CR)
5ede7a36-3b83-4497-b7e0-ef217691ad89 Tschechische Republik (CZ)
e5eed5bf-546a-4db4-a608-d4b83c43c056 Polen (PL)
bf55e5c1-47fb-4603-bc85-150f2bba6810 Niederlande (NL)
13fc1439-00ad-45bf-abdd-5ede1ce20a7d Ungarn (HU)
7635dc57-155c-4b3b-8d16-637f7a9317ca Estland (EE)
f49fce99-7561-4c32-880a-478431f7efd7 Griechenland (GR)
05702ea0-ab49-475f-8469-3cf48dabeb77 Portugal (PT)
8d8d3917-aca7-4875-98c5-244d35793f56 Bulgarien (BG)
64831dac-5718-413a-b2dd-c2a16236b94f Schweden (SE)
55ebef71-4502-4891-8767-e9a15ef09392 Polen (PL)
a940f727-3880-42c1-bdc0-d5e1d498ddaf Frankreich (FR)
560d9c18-bf6e-4a6e-b95a-82f0dcbd0d2c Schweden (SE)
f40ef067-0a7a-4928-831d-6affa0d2f0c7 Deutschland (DE)
6e3f01fd-be03-4be8-9d80-b02a9984a4e1 Deutschland (DE)
7e9377e0-b60f-471e-982f-360fb85b51c6 Frankreich (FR)
1c74a6dc-b960-484a-a4e4-4114d79c6a3d Ungarn (HU)
1ac41cb5-8851-4d50-97e5-9a58e2df1d99 Spanien (ES)
5b96a5ce-08d7-4ea3-9d9d-b2ed25c73f5d Belgien (BE)
a16503c8-c993-4d7a-9277-704db1bb451b Deutschland (DE)
Umgebungsbedingungen
UmweltinformationenNicht verfügbar
Bestelldaten
Lokale Bestellnummer_USCONZ6VXESAB000A000000XX
EAN8015644764722
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)803 mm
Höhe (Netto-Abmessung)425 mm
Tiefe (Netto-Abmessung)383 mm
Nettogewicht120 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1515 mm
Höhe Verpackungseinheit 1610 mm
Länge Verpackungseinheit 11000 mm
Bruttogewicht Verpackungseinheit 1129 kg
EAN Verpackungseinheit 18015644764722
Weitere Informationen
BaureiheSACE Emax 2
ProduktnameOffener Leistungsschalter
ProdukttypOffener Leistungsschalter
VersionW
CAD Maßzeichnung1SDH001252R0237
Technische Daten
StromartAC
Elektrische BelastbarkeitUe = < 440 V 3000 Zyklen
Ue = 500 ... 690 V 2000 Zyklen
10 Schaltspiele/Std
Mechanische Lebensdauer12000 Zyklen
60 Schaltspiele/Std
Anzahl Pole3P
Verlustleistung850 W
Bemessungsstrom (In)5000 A
Bemessungsstoßspannungsfestigkeit (Uimp)(nach IEC 60947-2) 12 kV
Bemessungsisolationsspannung (Ui)AC 1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(220 V AC) 150 kA
(230 V AC) 150 kA
(380 V AC) 150 kA
(400 V AC) 150 kA
(415 V AC) 150 kA
(440 V AC) 150 kA
(500 V AC) 130 kA
(660 V AC) 100 kA
(690 V AC) 100 kA
Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics)100 %
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 100 kA
(für 3 s) 100 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(400 V AC) 150 kA
(415 V AC) 150 kA
(440 V AC) 150 kA
(500 V AC) 130 kA
(525 V AC) 130 kA
(690 V AC) 100 kA
Bemessungsdauerstrom (Iu)5000 A
Bemessungsspannung (Ur)690 V
AuslöserEkip Dip LSI
AuslösertypEL
KurzschlussfestigkeitV
NormenIEC
ProduktvarianteE6.2
Geeignet für IT-NetzwerkeYes, 690V
Zertifikate und Deklarationen
Atex ZertifikatNo certification needed
CSA ZertifikatNo certification needed
CSA Zertifikat (eigensicher)No certification needed
Datenblatt, technische Information1SDC200023D0109
Konformitätserklärung - CE9AKK106713A5544
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Mechanische Zeichnungen1SDH001060R0105
Verdrahtungsplan1SDM000091R0001
Montage- und Betriebsanleitung1SDH001000R0003
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Kennbuchstabe (elektrische Betriebsmittel)Q
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27370409

ETIM for 1SDA072622R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 5000 A
Bemessungsspannung (EF003977) 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 150 kA
Überlastauslöser Stromeinstellung (EF002336) 2000.0 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 3000.0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 7500.0 A
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Anschluss über separates Chassisteil
Gerätebauart (EF008240) Einbaugerät Einschubtechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 4
Mit Ausgelöstmelder (EF007006) Ja
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 3
Position des Anschlusses für Hauptstromkreis (EF006671) Anschluss über separates Chassisteil
Ausführung des Betätigungselements (EF006976) Drucktaster
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP30

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG EMAX 2 EN.pdf 207 Mbytes
E6.2V 5000 Ekip Dip LSI 3p WMP - ABB - E6.2V5000 - 1SDA072622R1 95 Kbytes E6.2V 5000 Ekip Dip LSI 3p WMP - ABB - E6.2V5000 - 1SDA072622R1
E6.2V5000 1SDA072622R1 ABB E6.2V 5000 Ekip Dip LSI 3p WMP 85 Kbytes E6.2V 5000 Ekip Dip LSI 3p WMP - ABB - E6.2V5000 - 1SDA072622R1
