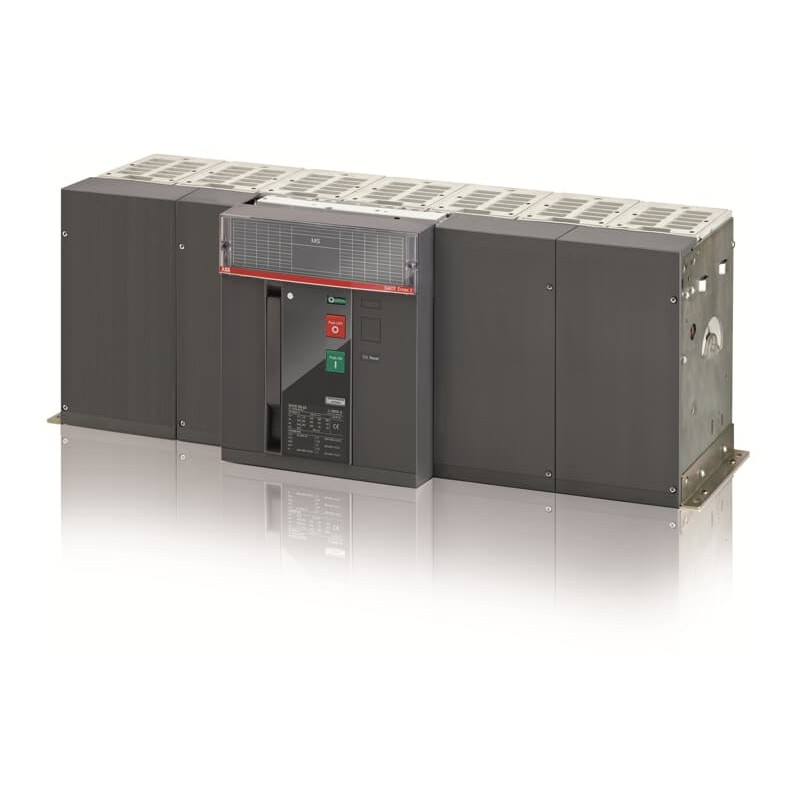

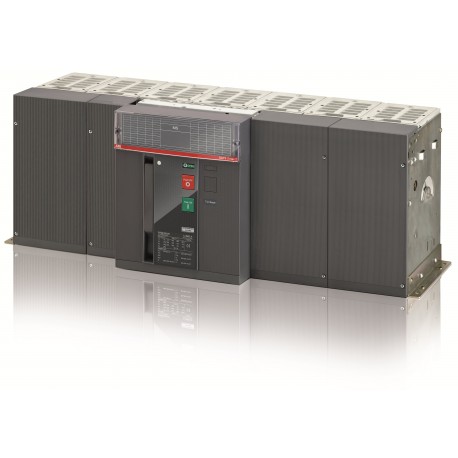

1SDA073465R1 ABB E6.2H / MS 5000 4p F HR
Artikel-Nr.: 1SDA073465R1
Hersteller: ABB
Beschreibung:
E6.2H / MS 5000 4p F HR
E6.2H/MS 5000 4P F HR
Offener Lasttrennschalter Emax2 rückseitig waagerechte Flachanschlüsse In=5000 A 4P 690 V Version F
Kategorien:
- Niederspannungsschaltgeräte > Lasttrennschalter
- ABB > Rack " Megamax - Emax " > E6.2
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
MEHR INFOS
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2364 |
| Umweltprodukterklärung - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Verlängerung der Produktlebensdauer | Lebenslange Verlängerungsdienste werden angeboten |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 77 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 7e1aff06-c9cd-4c49-aa41-04709014055b Italien (IT) |
| Vereinfachtes SCIP | 27eab018-1329-41a8-94b3-c21b5dcd9c82 Polen (PL) |
| 10bd1990-8aa9-4124-90b4-7039de1125f2 Deutschland (DE) | |
| 9ce3b0bb-a17c-4619-82ac-bd846366713a Deutschland (DE) | |
| 99d528ab-5c94-4c74-b479-9afebfcaeec5 Belgien (BE) | |
| 0a10feb3-35a0-4179-a63a-86bee2a0a520 Finnland (FI) | |
| 3a1a4772-65e7-4768-a9c9-0d628bfc3efb Norwegen (NO) | |
| 6a75eeb9-8f4e-4a81-b5cd-9b3af7132ee1 Niederlande (NL) | |
| 9e565184-207a-445f-99f5-d39a63340f5e Ungarn (HU) | |
| 87c006a8-f696-4d4f-abbd-66135ddcff9e Polen (PL) | |
| c220270a-1fd0-4f98-8257-5e5bf1889bc1 Estland (EE) | |
| d48a1225-959c-4ec6-8893-e0a8d8433ee5 Kroatien (CR) | |
| 319e77d6-a8fd-4762-bfc0-03cdbab28368 Schweden (SE) | |
| 1c8594c1-2557-4a64-81af-0f18b8dc81c2 Bulgarien (BG) | |
| 4cc40ead-7eee-4379-a988-b9a775245b09 Portugal (PT) | |
| 69a0baae-ef29-4fa9-9f18-a6ee3438201c Griechenland (GR) | |
| 0a131ed5-2ec3-4a9e-addc-3f4908ec0db4 Deutschland (DE) | |
| 9f84b935-1866-4253-9021-547b487dea64 Dänemark (DK) | |
| 68b48818-6261-4d9d-ba34-6c8dd99a44b7 Tschechische Republik (CZ) | |
| 9627dfae-77b6-4d6b-a2d7-9928af6b226b Polen (PL) | |
| a9a392bd-6b86-44cf-aed2-56abcd7fe918 Belgien (BE) | |
| 104bba7c-138e-4df3-b3ba-913b42eb3558 Frankreich (FR) | |
| bde61e2a-e7cc-4f24-b4c0-734342f1785e Spanien (ES) | |
| 7e944c44-9b39-4e8f-9cde-b5ffba82d61c Ungarn (HU) | |
| 13854131-2bce-41c2-99ae-684be82b5aac Deutschland (DE) | |
| dc1a480f-32e7-4363-9cc3-f15a3fe6a31d Schweden (SE) | |
| e4925930-5cef-4860-ae1f-1e7ebad3ece0 Deutschland (DE) | |
| fdd5aaf3-605b-4821-b3eb-d6723e591669 Frankreich (FR) | |
| Umgebungsbedingungen | |
| Umweltinformationen | Nicht verfügbar |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | ZDHX00B00000000000XX |
| EAN | 8015644773151 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 888 mm |
| Höhe (Netto-Abmessung) | 371 mm |
| Tiefe (Netto-Abmessung) | 270 mm |
| Nettogewicht | 125 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 610 mm |
| Länge Verpackungseinheit 1 | 1127 mm |
| Bruttogewicht Verpackungseinheit 1 | 134 kg |
| EAN Verpackungseinheit 1 | 8015644773151 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | SD (Lasttrennschalter) |
| Version | F |
| CAD Maßzeichnung | 1SDH001252R0249 |
| Technische Daten | |
| Anschlussmöglichkeit | 5000 mm² |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 3000 Zyklen |
| Ue = 500 ... 690 V 2000 Zyklen | |
| 10 Schaltspiele/Std | |
| Mechanische Lebensdauer | 12000 Zyklen |
| 60 Schaltspiele/Std | |
| Neutralleiterstrom ([%Iu]) | 50 % |
| Anzahl Pole | 4P |
| Verlustleistung | 483 W |
| Bemessungsstrom (In) | 5000 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | AC 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 100 kA |
| (für 3 s) 100 kA | |
| Bemessungsdauerstrom (Iu) | 5000 A |
| Bemessungsspannung (Ur) | 690 V |
| Empfohlener Schraubendreher | M12 |
| Kurzschlussfestigkeit | H |
| Normen | IEC |
| Produktvariante | E6.2 |
| Klemmenanschlussart | rückseitig waagerecht |
| Anschlussart | Bolzen |
| Anzugsdrehmoment | 70 N·m |
| Zertifikate und Deklarationen | |
| Atex Zertifikat | No certification needed |
| CSA Zertifikat | No certification needed |
| CSA Zertifikat (eigensicher) | No certification needed |
| Datenblatt, technische Information | 1SDC200023D0109 |
| Konformitätserklärung - CE | 9AKK106713A5544 |
| UL Zertifikat | No certification needed |
| VDE Zertifikat | No certification needed |
| Mechanische Zeichnungen | 1SDH001060R0100 |
| Verdrahtungsplan | 1SDM000091R0001 |
| Montage- und Betriebsanleitung | 1SDH001000R0003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| IDEA Granular Category Code (IGCC) | 5293 >> Switch disconnector |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39122233 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27371403 |
ETIM for 1SDA073465R1 Niederspannungsschaltgeräte (EC000216)
Merkmalsname
Merkmalswert
MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertNein
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert0
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert690 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert690 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert5000 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert5000 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert5000 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert100 kA
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertJa
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertJa
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Festeinbautechnik
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertsonstige
MerkmalsnameAusführung des Betätigungselements (EF006976)
MerkmalswertDrucktaster
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP30
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
