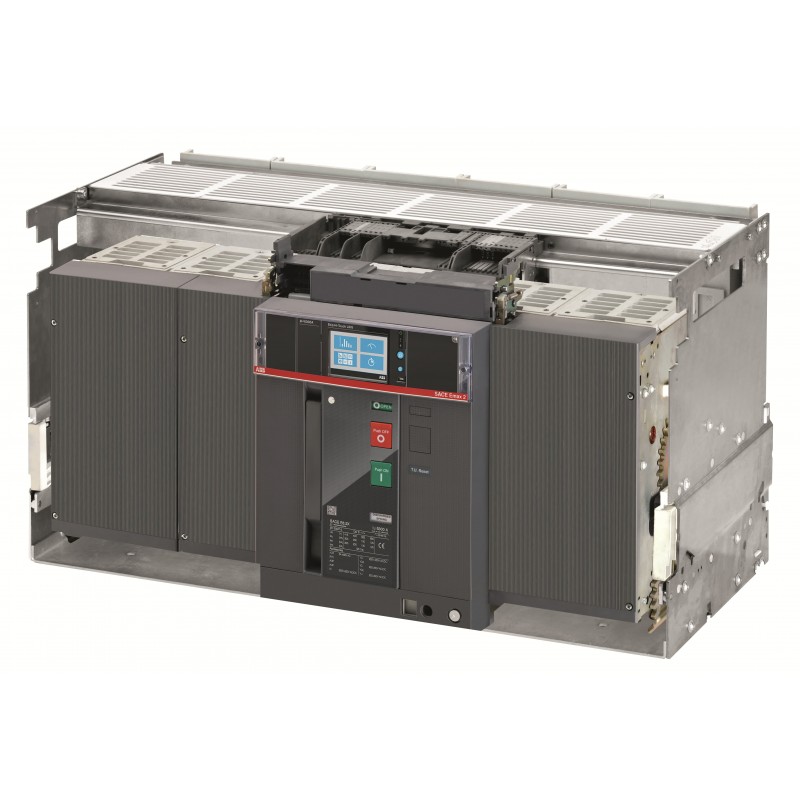

1SDA072648R1 ABB E6.2H 6300 Ekip Hallo-Touch-LSI 3p WMP Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA072648R1 ABB E6.2H 6300 Ekip Hallo-Touch-LSI 3p WMP

1SDA072648R1

ABB

E6.2H 6300 Ekip Hallo-Touch-LSI 3p WMP

E6.2H 6300 Ekip HiTouch LSI 3P W MP

E6.2H 6300 Ekip Hi-Touch LSI 3p WMP Offener Leistungsschalter Emax2 Ausführung In Ausfahrbar

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Rack " Megamax - Emax " > E6.2

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $50,005.85
Stückpreis: $50,005.85
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2364
Umweltprodukterklärung - EPD9AKK108468A1905
9AKK108468A1913
Verlängerung der ProduktlebensdauerLebenslange Verlängerungsdienste werden angeboten
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 77 %
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIPe8dbc5f1-8ca3-4922-9112-b297a54e9ce0 Italien (IT)
Vereinfachtes SCIP9e71d8ca-96bb-4cea-9bc4-99274f484cd6 Deutschland (DE)
d9e7f255-0021-47b5-b591-53dea3041263 Tschechische Republik (CZ)
520804e9-a12c-4484-807e-73ad165950d8 Belgien (BE)
105451c6-ecba-4205-8c53-f4da8df93235 Deutschland (DE)
68db6467-6e69-4853-9077-3b67cb612827 Dänemark (DK)
04f2e3ef-a19f-4688-856b-9d6b1c76bd33 Polen (PL)
19e34958-0b37-4be6-991a-3e8f112d6553 Schweden (SE)
e1e55b9e-5167-4c87-81f9-4de999c00709 Bulgarien (BG)
ffc7957a-327d-46d9-a1fe-f7f269b16e25 Deutschland (DE)
622790e4-13e8-4cb4-834e-0b06132a4231 Estland (EE)
52c42561-ca66-4492-a994-515a07fcbe5c Griechenland (GR)
c6cf2058-0b46-47cd-b533-7751247f5941 Ungarn (HU)
6cc1f90c-5482-4641-98a5-e306eeb021ba Portugal (PT)
3e54a5a1-d27d-49f3-a23d-d8c7cfda470b Belgien (BE)
2bb5c55c-f3ba-4062-b116-a51b46198deb Polen (PL)
640dff06-8c46-41d7-8d6a-6fdfb00dc64a Norwegen (NO)
5c371cb1-7670-4166-a488-27513ef7c791 Frankreich (FR)
5d1d3a8e-e620-4e0c-a1b4-fe13127bbb18 Finnland (FI)
52eff9d4-bf5d-409a-80bd-65f287a9849f Niederlande (NL)
5bf9fb06-0094-471f-a0ba-8fc3e0f1e5f5 Frankreich (FR)
554a8d19-b44b-4fee-bc27-2a611006d983 Spanien (ES)
919dd3c3-c300-4aa1-97b0-ae3ee1e2ad40 Ungarn (HU)
c50a48f6-cc83-4dc9-a12f-af43e80c12f0 Deutschland (DE)
b0269cf3-79d9-48e1-8e16-9b70ba101eed Polen (PL)
f2a1cef1-3cc5-4201-bf52-ac340124481b Deutschland (DE)
3f12006e-8f83-4ca4-9080-92cd5b886b3a Schweden (SE)
d0eebfa7-f980-46d4-b7ab-26f377d183bf Kroatien (CR)
Umgebungsbedingungen
UmweltinformationenNicht verfügbar
Bestelldaten
Lokale Bestellnummer_USCONZ6HYETAJ200A000000XX
EAN8015644764982
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)803 mm
Höhe (Netto-Abmessung)425 mm
Tiefe (Netto-Abmessung)383 mm
Nettogewicht120 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1515 mm
Höhe Verpackungseinheit 1610 mm
Länge Verpackungseinheit 11000 mm
Bruttogewicht Verpackungseinheit 1129 kg
EAN Verpackungseinheit 18015644764982
Weitere Informationen
BaureiheSACE Emax 2
ProduktnameOffener Leistungsschalter
ProdukttypOffener Leistungsschalter
VersionW
CAD Maßzeichnung1SDH001252R0237
Technische Daten
Anschlussmöglichkeit6000 mm²
StromartAC
Elektrische BelastbarkeitUe = < 440 V 2000 Zyklen
Ue = 500 ... 690 V 2000 Zyklen
10 Schaltspiele/Std
Mechanische Lebensdauer12000 Zyklen
60 Schaltspiele/Std
Anzahl Pole3P
Verlustleistung1550 W
Bemessungsstrom (In)6300 A
Bemessungsstoßspannungsfestigkeit (Uimp)(gemäß IEC 60947-2) 12 kV
Bemessungsisolationsspannung (Ui)AC 1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(220 V AC) 100 kA
(230 V AC) 100 kA
(380 V AC) 100 kA
(400 V AC) 100 kA
(415 V AC) 100 kA
(440 V AC) 100 kA
(500 V AC) 100 kA
(660 V AC) 100 kA
(690 V AC) 100 kA
Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics)100 %
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 100 kA
(für 3 s) 100 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(400 V AC) 100 kA
(415 V AC) 100 kA
(440 V AC) 100 kA
(500 V AC) 100 kA
(525 V AC) 100 kA
(690 V AC) 100 kA
Bemessungsdauerstrom (Iu)6300 A
Bemessungsspannung (Ur)690 V
Empfohlener SchraubendreherM12
AuslöserEkip Hi-Touch LSI
AuslösertypEL
KurzschlussfestigkeitH
NormenIEC
ProduktvarianteE6.2
Geeignet für IT-NetzwerkeYes, 690V
Zertifikate und Deklarationen
Atex ZertifikatNo certification needed
CSA ZertifikatNo certification needed
CSA Zertifikat (eigensicher)No certification needed
Datenblatt, technische Information1SDC200023D0109
Konformitätserklärung - CE9AKK106713A5544
Konformitätserklärung gemäß EU Data Act1SDH002560A1001
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Mechanische Zeichnungen1SDH001060R0105
Verdrahtungsplan1SDM000091R0001
Montage- und Betriebsanleitung1SDH001000R0003
Montage- und Betriebsanleitung Teil 21SDH001316R1003
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
IDEA Granular Category Code (IGCC)4926 >> Air circuit breakers
Kennbuchstabe (elektrische Betriebsmittel)Q
UNSPSC39121615
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27370409

ETIM for 1SDA072648R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 6300 A
Bemessungsspannung (EF003977) 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 100 kA
Überlastauslöser Stromeinstellung (EF002336) 2520.0 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 3780.0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 9450.0 A
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Anschluss über separates Chassisteil
Gerätebauart (EF008240) Einbaugerät Einschubtechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 4
Mit Ausgelöstmelder (EF007006) Ja
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 3
Position des Anschlusses für Hauptstromkreis (EF006671) Anschluss über separates Chassisteil
Ausführung des Betätigungselements (EF006976) Drucktaster
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP30

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG EMAX 2 EN.pdf 207 Mbytes
E6.2H 6300 Ekip Hi-Touch LSI 3p WMP - ABB - E6.2H6300 - 1SDA072648R1 95 Kbytes E6.2H 6300 Ekip Hi-Touch LSI 3p WMP - ABB - E6.2H6300 - 1SDA072648R1
E6.2H6300 1SDA072648R1 ABB E6.2H 6300 Ekip Hallo-Touch-LSI 3p WMP 85 Kbytes E6.2H 6300 Ekip Hi-Touch LSI 3p WMP - ABB - E6.2H6300 - 1SDA072648R1
