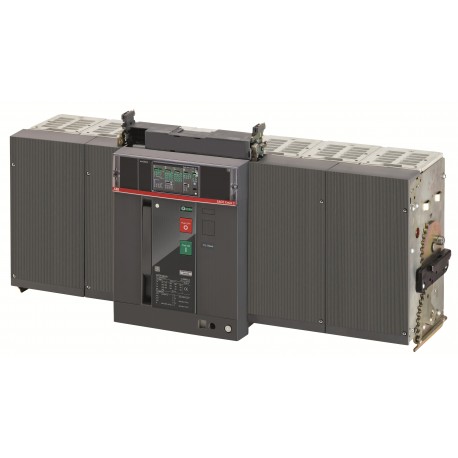

1SDA073241R1 ABB E6.2H 5000 Ekip Dip LI 4p WMP Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA073241R1 ABB E6.2H 5000 Ekip Dip LI 4p WMP

1SDA073241R1

ABB

E6.2H 5000 Ekip Dip LI 4p WMP

E6.2H 5000 Ekip Dip LI 4p WMP InN=50% Offener Leistungsschalter Emax2 Ausführung In Ausfahrbar

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Rack " Megamax - Emax " > E6.2

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $43,921.28
Stückpreis: $43,921.28
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutions LabelJa
Produktkreislaufwirtschaft
RecyclingfähigkeitsrateVerfahren zum Schließen von Ressourcenkreisläufen - Standard DIN EN45555 - 77 %
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Anweisungen zur Produktlebensdauer9AKK108468A2364
Konzernziel für die Deponierung von AbfällenUL 2799 Zero Waste To Landfill Validation available
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
Öko Transparenz
Umweltprodukterklärung – EPD9AKK108468A1905
9AKK108468A1913
Umgebungsbedingungen
UmweltinformationenNicht verfügbar
REACH Erklärung9AKK108466A1425
RoHS Information9AKK108466A1424
RoHS Statusnach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3)
SCIP5db9272f-d385-4a4a-a0e6-73274e7613b2 Italien (IT)
Bestelldaten
Lokale Bestellnummer_USCONZDHXESAA000A000000XX
EAN8015644770914
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)929 mm
Höhe (Netto-Abmessung)425 mm
Tiefe (Netto-Abmessung)383 mm
Nettogewicht134 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1515 mm
Höhe Verpackungseinheit 1610 mm
Länge Verpackungseinheit 11127 mm
Bruttogewicht Verpackungseinheit 1143 kg
EAN Verpackungseinheit 18015644770914
Weitere Informationen
StromartAC
Elektrische BelastbarkeitUe = < 440 V 3000 Zyklen
Ue = 500 ... 690 V 2000 Zyklen
10 Schaltspiele/Std
Mechanische Lebensdauer12000 Zyklen
60 Schaltspiele/Std
Neutralleiterstrom ([%Iu])50 %
Anzahl Pole4
Verlustleistung850 W
BaureiheSACE Emax 2
ProduktnameOffener Leistungsschalter
ProdukttypOffener Leistungsschalter
Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics)100 %
Bemessungsstrom (In)5000 A
Bemessungsspannung (Ur)690 V
Bemessungsstoßspannungsfestigkeit (Uimp)(nach IEC 60947-2) 12 kV
Bemessungsisolationsspannung (Ui)AC 1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(220 V AC) 100 kA
(230 V AC) 100 kA
(380 V AC) 100 kA
(400 V AC) 100 kA
(415 V AC) 100 kA
(440 V AC) 100 kA
(500 V AC) 100 kA
(660 V AC) 100 kA
(690 V AC) 100 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 100 kA
(für 3 s) 100 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(400 V AC) 100 kA
(415 V AC) 100 kA
(440 V AC) 100 kA
(500 V AC) 100 kA
(525 V AC) 100 kA
(690 V AC) 100 kA
Bemessungsdauerstrom (Iu)5000 A
AuslöserEkip Dip LI
AuslösertypEL
KurzschlussfestigkeitH
NormenIEC
ProduktvarianteE6.2
VersionW
CAD Maßzeichnung1SDH001252R0289
Zertifikate und Deklarationen
Atex ZertifikatNo certification needed
CSA ZertifikatNo certification needed
CSA Zertifikat (eigensicher)No certification needed
Datenblatt, technische Information1SDC200023D0109
Konformitätserklärung - CE9AKK106713A5544
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Mechanische Zeichnungen1SDH001060R0105
Verdrahtungsplan1SDM000091R0001
Montage- und Betriebsanleitung1SDH001000R0003
Klassifizierungen
ETIM 7EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 8EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Kennbuchstabe (elektrische Betriebsmittel)Q
WEEE Kategorie4. Geräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt (Großgeräte)
eClassV11.1 : 27370409

ETIM for 1SDA073241R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 5000 A
Bemessungsspannung (EF003977) 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 100 kA
Überlastauslöser Stromeinstellung (EF002336) 2000.0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 7500.0 A
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Anschluss über separates Chassisteil
Gerätebauart (EF008240) Einbaugerät Einschubtechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 4
Mit Ausgelöstmelder (EF007006) Ja
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 4
Position des Anschlusses für Hauptstromkreis (EF006671) Anschluss über separates Chassisteil
Ausführung des Betätigungselements (EF006976) Drucktaster
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP30
