> ABB>Rack " Megamax - Emax ">E6.2>1SDA073212R1 ABB E6.2H 4000 Ekip Dip LSI 4p WMP
Vorheriges Produkt Nächstes Produkt

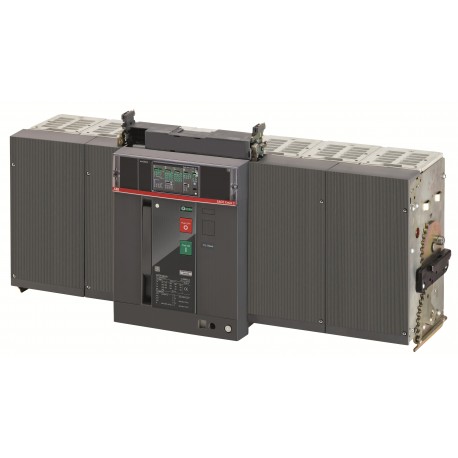

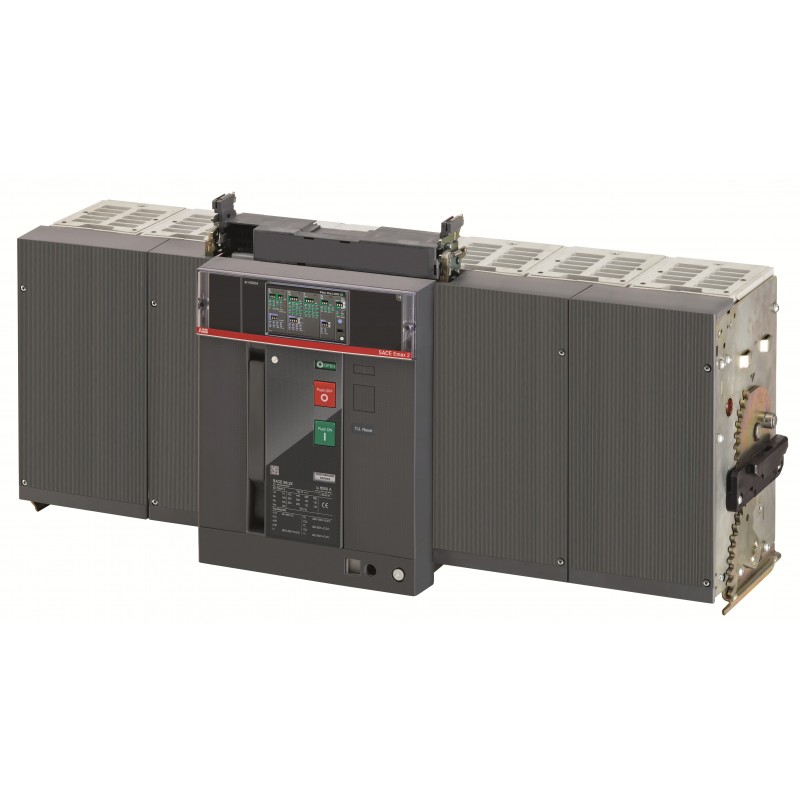

1SDA073212R1 ABB E6.2H 4000 Ekip Dip LSI 4p WMP Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA073212R1 ABB E6.2H 4000 Ekip Dip LSI 4p WMP

1SDA073212R1

ABB

E6.2H 4000 Ekip Dip LSI 4p WMP

E6.2H 4000 Ekip Dip LSI 4p WMP InN=50% Offener Leistungsschalter Emax2 Ausführung In Ausfahrbar

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Rack " Megamax - Emax " > E6.2

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $35,887.65
Stückpreis: $35,887.65
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2364
Umweltprodukterklärung - EPD9AKK108468A1905
9AKK108468A1913
Verlängerung der ProduktlebensdauerLebenslange Verlängerungsdienste werden angeboten
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 77 %
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIPf079f1b7-51d0-45ae-b316-bb159696c629 Italien (IT)
Vereinfachtes SCIP6ead086f-5b4b-4e6c-bf2a-94dd1edc40a5 Dänemark (DK)
08d55cb2-5172-4b57-b2f8-3b5ba652ff5e Polen (PL)
6ead086f-5b4b-4e6c-bf2a-94dd1edc40a5 Dänemark (DK)
b6a4c55d-71dc-4b36-826b-6e495f0e789d Griechenland (GR)
4949139c-460e-43e2-9b64-daac69699ba5 Kroatien (CR)
0566b71e-9f30-4ac8-a9e3-78e5c520842b Norwegen (NO)
a601b07a-c7fb-4e39-b1ac-3fc31cf33f7e Finnland (FI)
ef9bfaca-ec05-4afd-9e6d-3514cf40b8de Portugal (PT)
e87e25ae-2c0b-4e34-ab16-5c6be9b55c62 Frankreich (FR)
2e170159-c970-41e9-aa78-4d26c08e1ab8 Deutschland (DE)
760cf527-11c7-4a20-86d6-b8bd6a9366c9 Deutschland (DE)
b3d91429-b323-423d-8935-1df018687e50 Schweden (SE)
4949139c-460e-43e2-9b64-daac69699ba5 Kroatien (CR)
7c6a6e61-3ac9-4f65-9ab6-86cf71027776 Niederlande (NL)
ef1c4b9e-8ffb-4350-924e-545bd0b2123b Ungarn (HU)
5e2a73b4-28e3-4445-b578-dc264a06181f Deutschland (DE)
c348bed4-45a5-4cc2-9404-a8d02f7aa85b Deutschland (DE)
08d55cb2-5172-4b57-b2f8-3b5ba652ff5e Polen (PL)
b6a4c55d-71dc-4b36-826b-6e495f0e789d Griechenland (GR)
ef9bfaca-ec05-4afd-9e6d-3514cf40b8de Portugal (PT)
d3472d99-3e15-48e2-8ffd-1d9764c4883e Polen (PL)
5e2a73b4-28e3-4445-b578-dc264a06181f Deutschland (DE)
760cf527-11c7-4a20-86d6-b8bd6a9366c9 Deutschland (DE)
39d2a743-073c-4ef5-94bc-eca84d477999 Frankreich (FR)
6ac520e6-8c50-491e-938d-544ac488f63e Ungarn (HU)
d14b794b-47fe-4695-beb5-d5f9614f1314 Spanien (ES)
6ac520e6-8c50-491e-938d-544ac488f63e Ungarn (HU)
ef1c4b9e-8ffb-4350-924e-545bd0b2123b Ungarn (HU)
90d3d8b7-1386-4486-b026-aa724422a950 Estland (EE)
d3472d99-3e15-48e2-8ffd-1d9764c4883e Polen (PL)
39d2a743-073c-4ef5-94bc-eca84d477999 Frankreich (FR)
0dd1f9aa-fa78-41ec-bb9c-c3c6f536e828 Tschechische Republik (CZ)
7c6a6e61-3ac9-4f65-9ab6-86cf71027776 Niederlande (NL)
63845839-1436-4aa4-93df-56843d742afc Bulgarien (BG)
e87e25ae-2c0b-4e34-ab16-5c6be9b55c62 Frankreich (FR)
26fe40f7-a000-4677-bd71-00977578b544 Schweden (SE)
1109c350-70e6-43b4-9e29-15928353dc27 Polen (PL)
b3d91429-b323-423d-8935-1df018687e50 Schweden (SE)
d14b794b-47fe-4695-beb5-d5f9614f1314 Spanien (ES)
18f01d17-3577-4320-8c17-b2b7dbdafc54 Belgien (BE)
90d3d8b7-1386-4486-b026-aa724422a950 Estland (EE)
a601b07a-c7fb-4e39-b1ac-3fc31cf33f7e Finnland (FI)
2e170159-c970-41e9-aa78-4d26c08e1ab8 Deutschland (DE)
6a396719-ddf6-49ad-8a08-7af86539e03d Belgien (BE)
0dd1f9aa-fa78-41ec-bb9c-c3c6f536e828 Tschechische Republik (CZ)
1109c350-70e6-43b4-9e29-15928353dc27 Polen (PL)
c348bed4-45a5-4cc2-9404-a8d02f7aa85b Deutschland (DE)
b9ceb0b9-b581-4e49-b213-5d68b7f6778f Deutschland (DE)
26fe40f7-a000-4677-bd71-00977578b544 Schweden (SE)
18f01d17-3577-4320-8c17-b2b7dbdafc54 Belgien (BE)
6a396719-ddf6-49ad-8a08-7af86539e03d Belgien (BE)
b9ceb0b9-b581-4e49-b213-5d68b7f6778f Deutschland (DE)
0566b71e-9f30-4ac8-a9e3-78e5c520842b Norwegen (NO)
63845839-1436-4aa4-93df-56843d742afc Bulgarien (BG)
Umgebungsbedingungen
UmweltinformationenNicht verfügbar
Bestelldaten
Lokale Bestellnummer_USCONZDHWERAB000A000000XX
EAN8015644770624
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)929 mm
Höhe (Netto-Abmessung)425 mm
Tiefe (Netto-Abmessung)383 mm
Nettogewicht134 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1515 mm
Höhe Verpackungseinheit 1610 mm
Länge Verpackungseinheit 11127 mm
Bruttogewicht Verpackungseinheit 1143 kg
EAN Verpackungseinheit 18015644770624
Weitere Informationen
BaureiheSACE Emax 2
ProduktnameOffener Leistungsschalter
ProdukttypOffener Leistungsschalter
VersionW
CAD Maßzeichnung1SDH001252R0289
Technische Daten
Anschlussmöglichkeit4000 mm²
StromartAC
Elektrische BelastbarkeitUe = < 440 V 4000 Zyklen
Ue = 500 ... 690 V 4000 Zyklen
10 Schaltspiele/Std
Mechanische Lebensdauer12000 Zyklen
60 Schaltspiele/Std
Neutralleiterstrom ([%Iu])50 %
Anzahl Pole4P
Verlustleistung544 W
Bemessungsstrom (In)4000 A
Bemessungsstoßspannungsfestigkeit (Uimp)(gemäß IEC 60947-2) 12 kV
Bemessungsisolationsspannung (Ui)AC 1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(220 V AC) 100 kA
(230 V AC) 100 kA
(380 V AC) 100 kA
(400 V AC) 100 kA
(415 V AC) 100 kA
(440 V AC) 100 kA
(500 V AC) 100 kA
(660 V AC) 100 kA
(690 V AC) 100 kA
Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics)100 %
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 100 kA
(für 3 s) 100 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(400 V AC) 100 kA
(415 V AC) 100 kA
(440 V AC) 100 kA
(500 V AC) 100 kA
(525 V AC) 100 kA
(690 V AC) 100 kA
Bemessungsdauerstrom (Iu)4000 A
Bemessungsspannung (Ur)690 V
Empfohlener SchraubendreherM12
AuslöserEkip Dip LSI
AuslösertypEL
KurzschlussfestigkeitH
NormenIEC
ProduktvarianteE6.2
Geeignet für IT-NetzwerkeYes, 690V
Zertifikate und Deklarationen
Atex ZertifikatNo certification needed
CSA ZertifikatNo certification needed
CSA Zertifikat (eigensicher)No certification needed
Datenblatt, technische Information1SDC200023D0109
Konformitätserklärung - CE9AKK106713A5544
Konformitätserklärung gemäß EU Data Act1SDH002560A1001
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Mechanische Zeichnungen1SDH001060R0105
Verdrahtungsplan1SDM000091R0001
Montage- und Betriebsanleitung1SDH001000R0003
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Kennbuchstabe (elektrische Betriebsmittel)Q
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27370409

ETIM for 1SDA073212R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 4000 A
Bemessungsspannung (EF003977) 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 100 kA
Überlastauslöser Stromeinstellung (EF002336) 1600.0 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 2400.0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 6000.0 A
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Anschluss über separates Chassisteil
Gerätebauart (EF008240) Einbaugerät Einschubtechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 4
Mit Ausgelöstmelder (EF007006) Ja
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 4
Position des Anschlusses für Hauptstromkreis (EF006671) Anschluss über separates Chassisteil
Ausführung des Betätigungselements (EF006976) Drucktaster
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP30

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG EMAX 2 EN.pdf 207 Mbytes
E6.2H 4000 Ekip Dip LSI 4p WMP - ABB - E6.2H4000 - 1SDA073212R1 95 Kbytes E6.2H 4000 Ekip Dip LSI 4p WMP - ABB - E6.2H4000 - 1SDA073212R1
E6.2H4000 1SDA073212R1 ABB E6.2H 4000 Ekip Dip LSI 4p WMP 87 Kbytes E6.2H 4000 Ekip Dip LSI 4p WMP - ABB - E6.2H4000 - 1SDA073212R1
