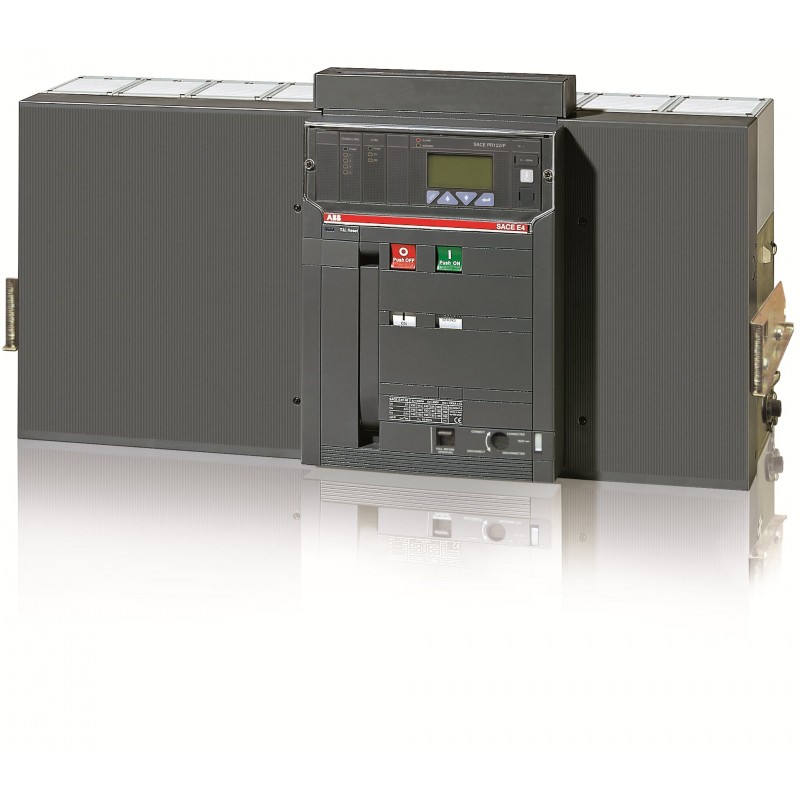

1SDA056812R1 ABB E4S 4000 PR122/P-LSI In 4000A 4p W MP
1SDA056812R1
ABB
E4S 4000 PR122/P-LSI In=4000A 4p W MP
E4S4000 PR122/P LSI 4P W MP
E4S 40 PR122-LSI R4000 4P W MP Offener Leistungsschalter Emax new Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Rack " Megamax - Emax " > E4
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | c83beb1c-b493-4f58-b9a2-32d3294ced3f Italien (IT) |
| Vereinfachtes SCIP | dd511c3a-3471-4b30-8b42-68c885dc3113 Belgien (BE) |
| 95af380b-07d3-4a04-b14d-d8b23a5e6d8d Spanien (ES) | |
| ff20688b-7efa-45fd-abbf-e8688adb3b28 Deutschland (DE) | |
| cae3a1d2-35c3-439a-a27e-7b710488bfef Schweden (SE) | |
| cf4512d0-17c9-4227-b32b-76e83927c99f Deutschland (DE) | |
| 74d80318-04c6-47da-a4b0-164db46ede96 Frankreich (FR) | |
| 14a193ab-f949-4ae9-95d9-a3adc861c0cf Ungarn (HU) | |
| c6ae76d3-56f4-4884-ab6f-675d93f819a3 Kroatien (CR) | |
| 558121f9-a569-4499-9b57-e383f1d48c5f Polen (PL) | |
| 65645a10-2554-4b4d-b52d-bc6e4851d2ac Niederlande (NL) | |
| 6d404c7e-6dc8-4536-bb08-d6b09f6ea59d Deutschland (DE) | |
| 011880b4-16e1-4717-9cb3-d0a3ca01e0c9 Tschechische Republik (CZ) | |
| 8881d000-1678-488b-b951-5eb194f950cc Portugal (PT) | |
| 1c2b0033-4858-4268-8894-921d9bfc8fd1 Estland (EE) | |
| 851a1838-e0cc-4963-8fc4-31511a4f4493 Griechenland (GR) | |
| 05f4b370-af4c-4b6e-a8b0-b43d8a191515 Polen (PL) | |
| 4d383eaa-4ff7-456a-ba00-3fd4c4cc47c8 Schweden (SE) | |
| 1f2ee1c3-c160-4bf0-8711-d3635dd87956 Bulgarien (BG) | |
| 7d1d631c-d841-495a-9b22-48e4f71961dc Ungarn (HU) | |
| 71935fe1-0e4d-4187-b6d6-b03e3d3af6f6 Frankreich (FR) | |
| 94243ed7-db95-4cc8-97aa-bd0510769aca Norwegen (NO) | |
| 1966afb5-c305-4642-aa2e-5fdbcde576d5 Finnland (FI) | |
| 65fb7743-116d-40d3-a224-c15e9d06496e Belgien (BE) | |
| 5be8430d-47ee-4d19-af1f-221be8802243 Deutschland (DE) | |
| 2394fc1d-5eb6-4821-a52c-ef055bfdc8e9 Polen (PL) | |
| 2325ffcf-8aa8-433d-933e-ac871e8078a1 Dänemark (DK) | |
| fb8fe14a-909f-4da7-89cd-e7307cc22e32 Deutschland (DE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644581527 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 684 mm |
| Höhe (Netto-Abmessung) | 461 mm |
| Tiefe (Netto-Abmessung) | 396.5 mm |
| Nettogewicht | 96 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 920 mm |
| Bruttogewicht Verpackungseinheit 1 | 116 kg |
| EAN Verpackungseinheit 1 | 8015644581527 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 5000 Zyklen |
| Ue = 500 ... 690 V 4000 Zyklen | |
| 10 Schaltspiele/Std | |
| Mechanische Lebensdauer | 15000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 4P |
| Verlustleistung | 660 W |
| Bemessungsstrom (In) | 4000 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 4000 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 75 kA |
| (für 3 s) 75 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Bemessungsdauerstrom (Iu) | 4000 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR122/P-LSI |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | S |
| Normen | IEC |
| Produktvariante | E4 |
| Klemmenanschlussart | ausfahrbarer Leistungsschalter |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0016 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| 1SDH000460R0103 | |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E4S 4000 PR122/P-LSI In4000A 4p W MP - ABB - E4S4000 - 1SDA056812R1 | 89 Kbytes |
|
| E4S4000 1SDA056812R1 ABB E4S 4000 PR122/P-LSI In 4000A 4p W MP | 78 Kbytes |
|
