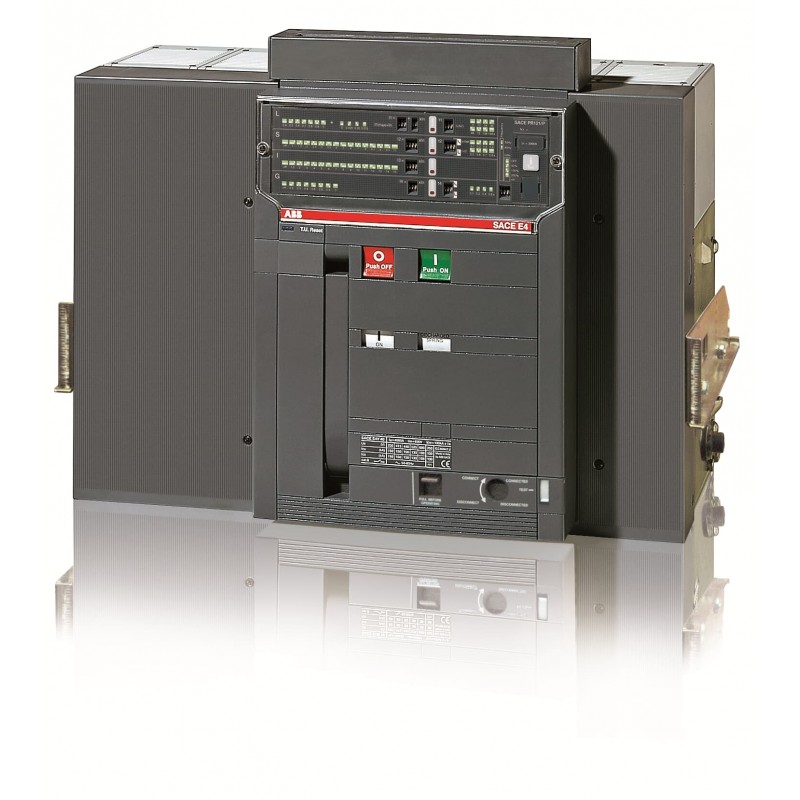

1SDA056864R1 ABB E4H 4000 PR121/P-LI In 4000A 3p W MP
1SDA056864R1
ABB
E4H 4000 PR121/P-LI In=4000A 3p W MP
E4H4000 PR121/P LI 3P W MP
E4H 40 PR121-LI R4000 3P W MP Offener Leistungsschalter Emax new Ausführung In Ausfahrbar
Rack " Megamax - Emax " > E4
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | f0bd8488-4ee6-45fe-a50f-abdab32383d1 Italien (IT) |
| Vereinfachtes SCIP | 3304cc3c-e507-4e1f-b418-006738a5785c Deutschland (DE) |
| a88438f9-b5db-4c93-a95e-e4cdfa58c294 Polen (PL) | |
| af8077bd-2a83-4340-9a4c-a3863c9dd28a Dänemark (DK) | |
| 0a49dafe-d3db-432a-a757-8c5fef9bea63 Deutschland (DE) | |
| ce5c203c-680f-4449-8aa6-911e4c3994e5 Finnland (FI) | |
| ebc2cfe6-afe6-496a-9535-628ad62e4de2 Belgien (BE) | |
| ce702713-c89c-4ff2-99bf-2d27907d99ce Norwegen (NO) | |
| ef48a268-b630-4b87-9467-4848a1a568ea Estland (EE) | |
| 9f289394-f567-4cc7-8771-d06328c3580c Griechenland (GR) | |
| c9cc3496-92be-488e-9521-1dd13b28c010 Ungarn (HU) | |
| 8cb34128-71d1-4327-8710-d1bc069de7a2 Polen (PL) | |
| a01fe0e2-1421-4390-9df4-d25dced204a8 Bulgarien (BG) | |
| 12eabb20-645d-403d-90a6-396acda5b5b5 Schweden (SE) | |
| a47c0a3d-da6b-465a-8f8f-952dc975aba7 Portugal (PT) | |
| 078a87db-0bc7-4566-bcfc-c447a073b4c2 Kroatien (CR) | |
| 79c07022-4e3e-4cf6-9233-a1f5321615fa Deutschland (DE) | |
| bed428f2-d786-440a-9f02-3696fe5a0309 Niederlande (NL) | |
| 3340ff8e-afd2-4b80-9ecb-d35048d5cd0a Tschechische Republik (CZ) | |
| 7572d2bd-82ce-46d6-8769-47168789788d Polen (PL) | |
| 31b2912a-6292-40f5-91f8-22bff7b309f2 Frankreich (FR) | |
| 2d544a4f-d6eb-43bc-9573-376d6e224e3f Schweden (SE) | |
| 89ca9aa0-0904-46fd-8e17-d3d69308ec69 Deutschland (DE) | |
| 261dabc1-92a1-4237-b1b9-d05576f2d14e Deutschland (DE) | |
| 55ca1925-5975-4712-8911-1302686c9343 Ungarn (HU) | |
| 22c29f33-96b2-40cb-8fdb-0f3f093b8856 Spanien (ES) | |
| af0ba220-4064-4b47-a1b5-86b296b47574 Frankreich (FR) | |
| 9763226b-8ae0-46d4-bb10-9215ff15bde8 Belgien (BE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644582043 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 594 mm |
| Höhe (Netto-Abmessung) | 461 mm |
| Tiefe (Netto-Abmessung) | 396.5 mm |
| Nettogewicht | 85 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 785 mm |
| Bruttogewicht Verpackungseinheit 1 | 100 kg |
| EAN Verpackungseinheit 1 | 8015644582043 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 5000 Zyklen |
| Ue = 500 ... 690 V 4000 Zyklen | |
| 10 Schaltspiele/Std | |
| Mechanische Lebensdauer | 15000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 660 W |
| Bemessungsstrom (In) | 4000 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 4000 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 100 kA |
| (für 3 s) 75 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Bemessungsdauerstrom (Iu) | 4000 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR121/P-LI |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | H |
| Normen | IEC |
| Produktvariante | E4 |
| Klemmenanschlussart | ausfahrbarer Leistungsschalter |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0016 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E4H 4000 PR121/P-LI In4000A 3p W MP - ABB - E4H4000 - 1SDA056864R1 | 90 Kbytes |
|
| E4H4000 1SDA056864R1 ABB E4H 4000 PR121/P-LI In 4000A 3p W MP | 79 Kbytes |
|
