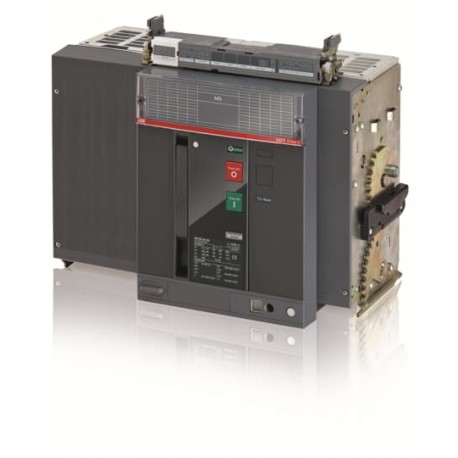

1SDA073543R1 ABB E4.2V / MS 3200 4p WMP Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA073543R1 ABB E4.2V / MS 3200 4p WMP

1SDA073543R1

ABB

E4.2V / MS 3200 4p WMP

E4.2V/MS 3200 4P W MP

Offener Lasttrennschalter Emax2, ausfahrbar In=3200 A 4P 690 V Version W

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Rack " Megamax - Emax " > E4.2

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $19,392.75
Stückpreis: $19,392.75
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2363
Umweltprodukterklärung - EPD9AKK108468A1904
9AKK108468A1910
Verlängerung der ProduktlebensdauerLebenslange Verlängerungsdienste werden angeboten
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 79.3 %
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
Umgebungsbedingungen
UmweltinformationenNicht verfügbar
Bestelldaten
Lokale Bestellnummer_USCONZCVV00A00000000000XX
EAN8015644773939
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)551 mm
Höhe (Netto-Abmessung)425 mm
Tiefe (Netto-Abmessung)383 mm
Nettogewicht74 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1515 mm
Höhe Verpackungseinheit 1610 mm
Länge Verpackungseinheit 1785 mm
Bruttogewicht Verpackungseinheit 181 kg
EAN Verpackungseinheit 18015644773939
Weitere Informationen
BaureiheSACE Emax 2
ProduktnameOffener Leistungsschalter
ProdukttypSD (Lasttrennschalter)
VersionW
CAD Maßzeichnung1SDH001252R0434
Technische Daten
Anschlussmöglichkeit3000 mm²
StromartAC
Elektrische BelastbarkeitUe = < 440 V 7000 Zyklen
Ue = 500 ... 690 V 7000 Zyklen
20 Schaltspiele/Std
Mechanische Lebensdauer20000 Zyklen
60 Schaltspiele/Std
Neutralleiterstrom ([%Iu])100 %
Anzahl Pole4P
Verlustleistung743 W
Bemessungsstrom (In)3200 A
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)AC 1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 100 kA
(für 3 s) 75 kA
Bemessungsdauerstrom (Iu)3200 A
Bemessungsspannung (Ur)690 V
Empfohlener SchraubendreherM12
KurzschlussfestigkeitV
NormenIEC
ProduktvarianteE4.2
Zertifikate und Deklarationen
Atex ZertifikatNo certification needed
CSA ZertifikatNo certification needed
CSA Zertifikat (eigensicher)No certification needed
Datenblatt, technische Information1SDC200023D0109
Konformitätserklärung - CE9AKK106713A5545
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Verdrahtungsplan1SDM000091R0001
Montage- und Betriebsanleitung1SDH001000R0003
Externe Klassifizierungen und Normen
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
IDEA Granular Category Code (IGCC)5293 >> Switch disconnector
Kennbuchstabe (elektrische Betriebsmittel)Q
UNSPSC39122233
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27371403

ETIM for 1SDA073543R1 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Nein
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 0
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 690 V
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom Iu (EF001389) 3200 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 3200 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 3200 A
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 100 kA
Polzahl (EF001391) 4
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Ja
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Ja
Gerätebauart (EF008240) Einbaugerät Einschubtechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) sonstige
Ausführung des Betätigungselements (EF006976) Drucktaster
Verriegelbar (EF006281) Ja
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Schutzart (IP), frontseitig (EF003118) IP30
Schutzart (NEMA) (EF011959) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG EMAX 2 EN.pdf 207 Mbytes
E4.2V/MS 3200 4p WMP - ABB - E4.2V/MS3200 - 1SDA073543R1 94 Kbytes E4.2V/MS 3200 4p WMP - ABB - E4.2V/MS3200 - 1SDA073543R1
E4.2V/MS3200 1SDA073543R1 ABB E4.2V / MS 3200 4p WMP 76 Kbytes E4.2V/MS 3200 4p WMP - ABB - E4.2V/MS3200 - 1SDA073543R1
