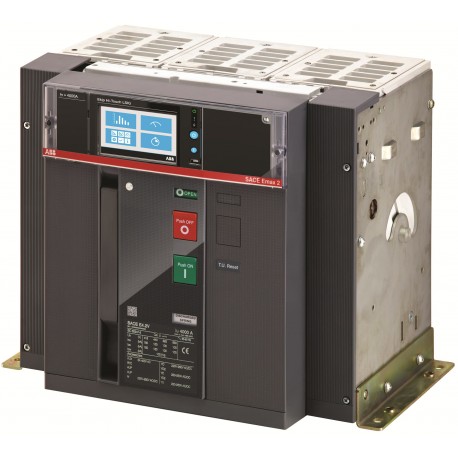

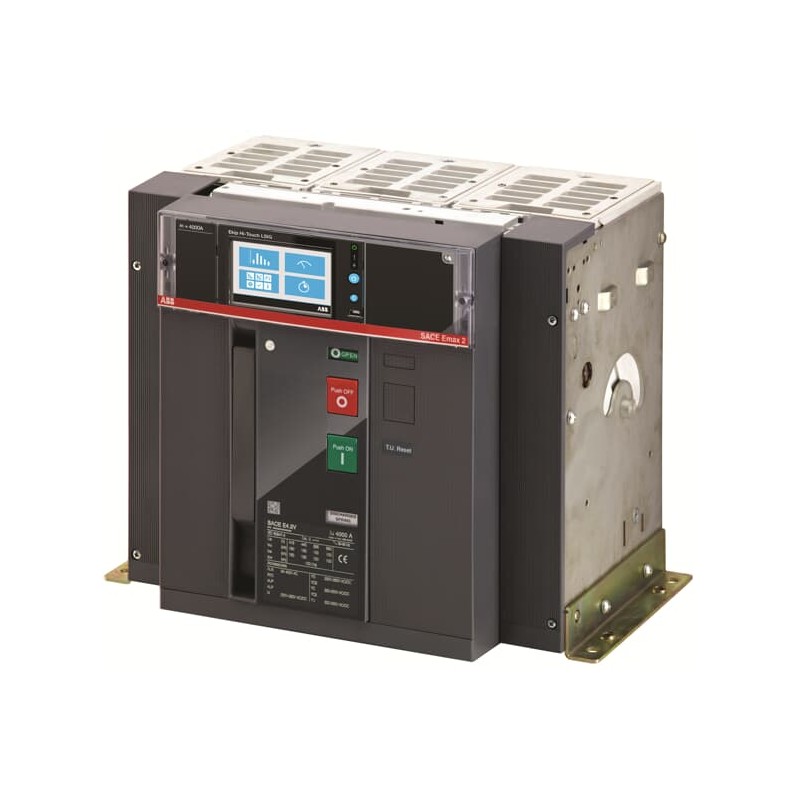

1SDA071176R1 ABB E4.2V 3200 Ekip Touch-LSIG 3p F HR Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA071176R1 ABB E4.2V 3200 Ekip Touch-LSIG 3p F HR

1SDA071176R1

ABB

E4.2V 3200 Ekip Touch-LSIG 3p F HR

E4.2V 3200 Ekip Touch LSIG 3p F HR Offener Leistungsschalter Emax2 mit Rückseit Waagr Flachanschl

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Rack " Megamax - Emax " > E4.2

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $18,461.08
Stückpreis: $18,461.08
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis Null Abfall auf Deponien verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2363
Umweltprodukterklärung - EPD9AKK108468A1904
9AKK108468A1910
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 79.3 %
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIP0495185d-eae4-4558-8ee4-e472df76de13 Italien (IT)
Vereinfachtes SCIPa78d2800-a3fe-422a-8ab4-94f1fe128201 Deutschland (DE)
8faa276a-989a-47f2-b147-3c7a3a4d15ae Deutschland (DE)
93b897a4-108e-4373-a56a-680b76c43559 Bulgarien (BG)
0469dd29-4ebd-49e9-8ec7-aad2c9a1fa95 Deutschland (DE)
d6ee42a5-764d-496b-b54c-2aa636b44d0b Deutschland (DE)
2a78f008-ab52-48a9-9ebf-82b0a1e172c7 Frankreich (FR)
efd524f4-1dbf-4a1c-b734-2b0d8f5c7306 Kroatien (CR)
034887a5-10f3-443c-91bd-76e36968b386 Spanien (ES)
cef958ea-ddb5-458b-9dab-2974d8a5e977 Belgien (BE)
06e1cbe2-8a3e-415e-8d38-6eb89298122a Polen (PL)
f4c74e90-42bd-4ffe-bd48-a3b9c9e836a0 Polen (PL)
10762746-a006-449c-adef-0a0171b240d6 Tschechische Republik (CZ)
ab8140bc-ce60-4ee0-8838-e18de8c338dd Schweden (SE)
58ec1b49-10d1-4129-a93c-7a68faf7e897 Portugal (PT)
e1e56f06-7f20-4afa-86f4-f3bb4a0fcd96 Ungarn (HU)
7af288be-f7a5-48cc-acc1-17adfcdd49d2 Ungarn (HU)
5ddc3f95-e9e1-46c5-9fae-48bd9e525c17 Polen (PL)
923827ba-03e3-48e9-8d19-0910a6a7418f Norwegen (NO)
4018609f-1217-44b5-a6c3-29a46151f5ec Schweden (SE)
611d3db3-171f-4539-a718-049b29d70750 Belgien (BE)
aec8a415-4af6-4dba-8750-4347bf72651c Estland (EE)
9c90e0b2-4fd0-4cbc-af4f-4d734f38cd0e Niederlande (NL)
eda19fac-d691-443a-82a4-6b646418b5f4 Frankreich (FR)
7f92b99f-061a-49cf-851b-2e6e6651f2a3 Griechenland (GR)
7994be19-3bf2-4314-8703-77d1f3fd337f Finnland (FI)
49ee0786-8596-459b-928b-dc126d38904a Dänemark (DK)
19522dfb-2e44-4d3c-8384-cb0e20b50f2f Deutschland (DE)
Umgebungsbedingungen
UmweltinformationenNicht verfügbar
Bestelldaten
Lokale Bestellnummer_USCONZ4VVENBF000A000000XX
EAN8015644750268
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)384 mm
Höhe (Netto-Abmessung)371 mm
Tiefe (Netto-Abmessung)270 mm
Nettogewicht56 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1515 mm
Höhe Verpackungseinheit 1610 mm
Länge Verpackungseinheit 1615 mm
Bruttogewicht Verpackungseinheit 163 kg
EAN Verpackungseinheit 18015644750268
Weitere Informationen
BaureiheSACE Emax 2
ProduktnameOffener Leistungsschalter
ProdukttypOffener Leistungsschalter
VersionF
CAD Maßzeichnung1SDH001252R0171
Technische Daten
StromartAC
Elektrische BelastbarkeitUe = < 440 V 7000 Zyklen
Ue = 500 ... 690 V 7000 Zyklen
20 Schaltspiele/Std
Mechanische Lebensdauer20000 Zyklen
60 Schaltspiele/Std
Anzahl Pole3P
Verlustleistung425 W
Bemessungsstrom (In)3200 A
Bemessungsstoßspannungsfestigkeit (Uimp)(nach IEC 60947-2) 12 kV
Bemessungsisolationsspannung (Ui)AC 1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(220 V AC) 150 kA
(230 V AC) 150 kA
(380 V AC) 150 kA
(400 V AC) 150 kA
(415 V AC) 150 kA
(440 V AC) 150 kA
(500 V AC) 100 kA
(660 V AC) 100 kA
(690 V AC) 100 kA
Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics)100 %
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 100 kA
(für 3 s) 75 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(400 V AC) 150 kA
(415 V AC) 150 kA
(440 V AC) 150 kA
(500 V AC) 100 kA
(525 V AC) 100 kA
(690 V AC) 100 kA
Bemessungsdauerstrom (Iu)3200 A
Bemessungsspannung (Ur)690 V
Empfohlener SchraubendreherHauptstromkreis M12
AuslöserEkip Touch LSIG
AuslösertypEL
KurzschlussfestigkeitV
NormenIEC
ProduktvarianteE4.2
Geeignet für IT-NetzwerkeYes, 690V
Klemmenanschlussartrückseitig waagerecht
AnschlussartBolzen
Anzugsdrehmoment70 N·m
Zertifikate und Deklarationen
Atex ZertifikatNo certification needed
CSA ZertifikatNo certification needed
CSA Zertifikat (eigensicher)No certification needed
Datenblatt, technische Information1SDC200023D0109
Konformitätserklärung - CE9AKK106713A5545
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Mechanische Zeichnungen1SDH001001R0100
Verdrahtungsplan1SDM000091R0001
Montage- und Betriebsanleitung1SDH001000R0003
Montage- und Betriebsanleitung Teil 21SDH001316R1003
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
IDEA Granular Category Code (IGCC)4926 >> Air circuit breakers
Kennbuchstabe (elektrische Betriebsmittel)Q
UNSPSC39121615
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27370409

ETIM for 1SDA071176R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 3200 A
Bemessungsspannung (EF003977) 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 150 kA
Überlastauslöser Stromeinstellung (EF002336) 1280.0 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 1920.0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 4800.0 A
Integrierter Erdschlussschutz (EF007296) Ja
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 4
Mit Ausgelöstmelder (EF007006) Ja
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 3
Position des Anschlusses für Hauptstromkreis (EF006671) hinten
Ausführung des Betätigungselements (EF006976) Drucktaster
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP30

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG EMAX 2 EN.pdf 207 Mbytes
E4.2V 3200 Ekip Touch LSIG 3p F HR - ABB - E4.2V3200 - 1SDA071176R1 91 Kbytes E4.2V 3200 Ekip Touch LSIG 3p F HR - ABB - E4.2V3200 - 1SDA071176R1
E4.2V3200 1SDA071176R1 ABB E4.2V 3200 Ekip Touch-LSIG 3p F HR 80 Kbytes E4.2V 3200 Ekip Touch LSIG 3p F HR - ABB - E4.2V3200 - 1SDA071176R1
