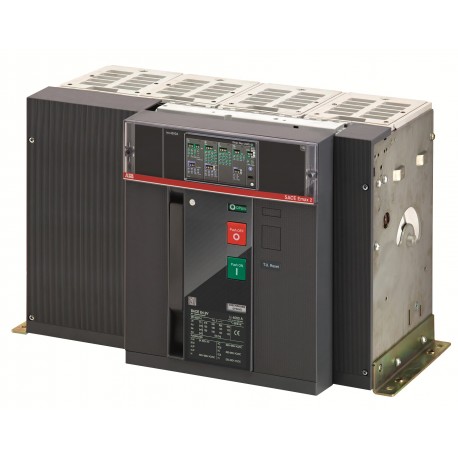

1SDA071801R1 ABB E4.2V 3200 Ekip Dip LI 4p F HR Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA071801R1 ABB E4.2V 3200 Ekip Dip LI 4p F HR

1SDA071801R1

ABB

E4.2V 3200 Ekip Dip LI 4p F HR

E4.2V 3200 Ekip Dip LI 4p F HR Offener Leistungsschalter Emax2 mit Rückseit Waagr Flachanschl

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Rack " Megamax - Emax " > E4.2

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $23,484.12
Stückpreis: $23,484.12
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2363
Umweltprodukterklärung - EPD9AKK108468A1904
9AKK108468A1910
Verlängerung der ProduktlebensdauerLebenslange Verlängerungsdienste werden angeboten
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 79.3 %
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIPde0d8263-12e5-4d81-a7d2-097d79f143fc Italien (IT)
Vereinfachtes SCIP6b2f8743-304f-48eb-9af2-10d662b38465 Deutschland (DE)
576bbcfe-9add-4932-8d89-51837509a89f Polen (PL)
181d4fc2-18b7-4bcc-b0f5-9f405ee1091a Ungarn (HU)
4dc16606-e55b-40a5-b06f-a532d0a535a2 Spanien (ES)
0d79cf62-c0c0-4567-80df-4f5cf45c88cf Belgien (BE)
88fad418-0935-4a2b-a4c9-287d0faa3ed4 Ungarn (HU)
5ba07bc3-5494-4701-8d16-f7bcd7c32cff Polen (PL)
7a7cbc96-4c99-4bc6-8fa2-ae8203a22bb4 Norwegen (NO)
67d6e13b-1b9c-46c4-9589-fe3c8a49a499 Tschechische Republik (CZ)
c279f1ee-f171-4188-a779-60233b73551a Kroatien (CR)
a0523513-2fc4-4e47-a6f0-c771bfa1731d Frankreich (FR)
72c50a09-4ddd-403e-b84f-56ae9774fbf4 Deutschland (DE)
dc32ebeb-47eb-4597-a343-b2038cc54408 Dänemark (DK)
c2fb8a8b-17aa-4d99-a7b0-4121018bd401 Deutschland (DE)
00ac4056-e260-49ce-b552-ec009166bbfa Finnland (FI)
30bcd630-0b20-4fcc-9921-5b95ad20be6f Griechenland (GR)
d70463f1-3bec-4e79-a1f0-f8eeecde6616 Estland (EE)
6a262bf2-7223-4afe-8b5e-c017c9225f69 Niederlande (NL)
554774cf-55bd-4c50-ae6f-0dce837e0b99 Frankreich (FR)
0042b1a0-02ac-49be-9168-97f9e1679340 Deutschland (DE)
5a60fe98-8ff5-4db4-9ea5-402b1d2e9a23 Deutschland (DE)
2e375bc7-6585-4a9b-93b8-64ab37edc463 Belgien (BE)
8d32a9de-2a3c-48ad-8151-44444ef8a0fe Schweden (SE)
b7cd9fc7-7ca2-4a61-816a-e8ad703fc43b Schweden (SE)
d22abbc6-0e17-4952-be10-541ed7a0b3d8 Bulgarien (BG)
5e589e9c-126f-4742-bd6c-31f2d62b967c Portugal (PT)
936fa078-813d-4faf-898e-cfe79ed3df97 Polen (PL)
Umgebungsbedingungen
UmweltinformationenNicht verfügbar
Bestelldaten
Lokale Bestellnummer_USCONZCVVENBA000A000000XX
EAN8015644756512
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)510 mm
Höhe (Netto-Abmessung)371 mm
Tiefe (Netto-Abmessung)270 mm
Nettogewicht70 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1515 mm
Höhe Verpackungseinheit 1610 mm
Länge Verpackungseinheit 1785 mm
Bruttogewicht Verpackungseinheit 177 kg
EAN Verpackungseinheit 18015644756512
Weitere Informationen
BaureiheSACE Emax 2
ProduktnameOffener Leistungsschalter
ProdukttypOffener Leistungsschalter
VersionF
CAD Maßzeichnung1SDH001252R0197
Technische Daten
Anschlussmöglichkeit3000 mm²
StromartAC
Elektrische BelastbarkeitUe = < 440 V 7000 Zyklen
Ue = 500 ... 690 V 7000 Zyklen
20 Schaltspiele/Std
Mechanische Lebensdauer20000 Zyklen
60 Schaltspiele/Std
Neutralleiterstrom ([%Iu])100 %
Anzahl Pole4P
Verlustleistung425 W
Bemessungsstrom (In)3200 A
Bemessungsstoßspannungsfestigkeit (Uimp)(gemäß IEC 60947-2) 12 kV
Bemessungsisolationsspannung (Ui)AC 1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(220 V AC) 150 kA
(230 V AC) 150 kA
(380 V AC) 150 kA
(400 V AC) 150 kA
(415 V AC) 150 kA
(440 V AC) 150 kA
(500 V AC) 100 kA
(660 V AC) 100 kA
(690 V AC) 100 kA
Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics)100 %
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 100 kA
(für 3 s) 75 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(400 V AC) 150 kA
(415 V AC) 150 kA
(440 V AC) 150 kA
(500 V AC) 100 kA
(525 V AC) 100 kA
(690 V AC) 100 kA
Bemessungsdauerstrom (Iu)3200 A
Bemessungsspannung (Ur)690 V
Empfohlener SchraubendreherM12
AuslöserEkip Dip LI
AuslösertypEL
KurzschlussfestigkeitV
NormenIEC
ProduktvarianteE4.2
Geeignet für IT-NetzwerkeYes, 690V
Klemmenanschlussartrückseitig waagerecht
AnschlussartBolzen
Anzugsdrehmoment70 N·m
Zertifikate und Deklarationen
Atex ZertifikatNo certification needed
CSA ZertifikatNo certification needed
CSA Zertifikat (eigensicher)No certification needed
Datenblatt, technische Information1SDC200023D0109
Konformitätserklärung - CE9AKK106713A5545
Konformitätserklärung gemäß EU Data Act1SDH002560A1001
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Mechanische Zeichnungen1SDH001001R0100
Verdrahtungsplan1SDM000091R0001
Montage- und Betriebsanleitung1SDH001000R0003
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
IDEA Granular Category Code (IGCC)4926 >> Air circuit breakers
Kennbuchstabe (elektrische Betriebsmittel)Q
UNSPSC39121615
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27370409

ETIM for 1SDA071801R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 3200 A
Bemessungsspannung (EF003977) 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 150 kA
Überlastauslöser Stromeinstellung (EF002336) 1280.0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 4800.0 A
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 4
Mit Ausgelöstmelder (EF007006) Ja
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 4
Position des Anschlusses für Hauptstromkreis (EF006671) hinten
Ausführung des Betätigungselements (EF006976) Drucktaster
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP30

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG EMAX 2 EN.pdf 207 Mbytes
E4.2V 3200 Ekip Dip LI 4p F HR - ABB - E4.2V3200 - 1SDA071801R1 90 Kbytes E4.2V 3200 Ekip Dip LI 4p F HR - ABB - E4.2V3200 - 1SDA071801R1
E4.2V3200 1SDA071801R1 ABB E4.2V 3200 Ekip Dip LI 4p F HR 81 Kbytes E4.2V 3200 Ekip Dip LI 4p F HR - ABB - E4.2V3200 - 1SDA071801R1
