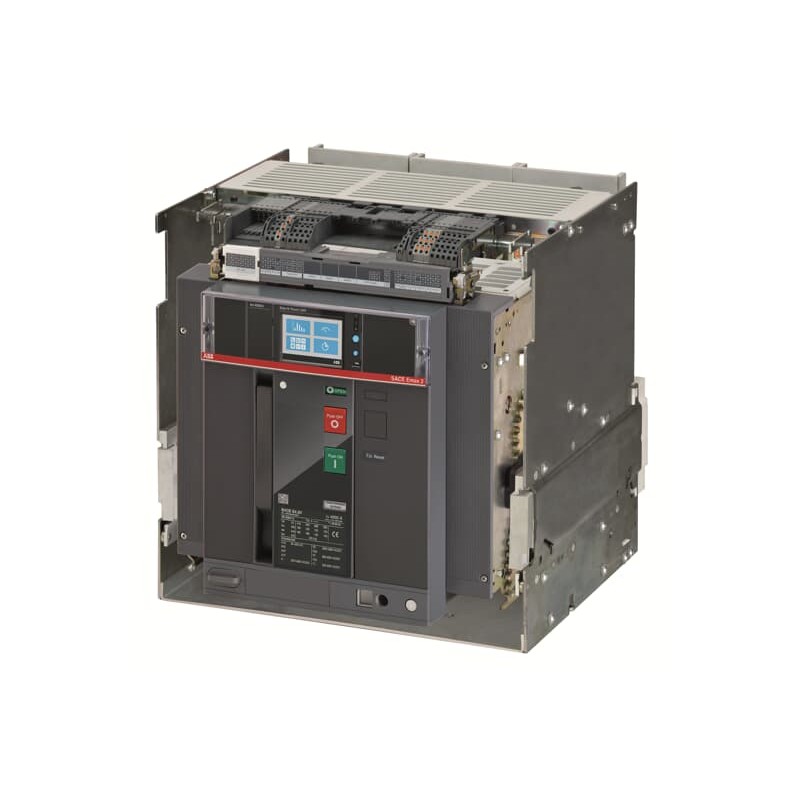

1SDA072479R1 ABB E4.2V 2500 Ekip Hallo-Touch-LSIG 3p WMP
Artikel-Nr.: 1SDA072479R1
Hersteller: ABB
Beschreibung:
E4.2V 2500 Ekip Hallo-Touch-LSIG 3p WMP
E4.2V 2500 Ekip HiTouch LSIG 3P W MP
E4.2V 2500 Ekip Hi-Touch LSIG 3p WMP Offener Leistungsschalter Emax2 Ausführung In Ausfahrbar
Kategorien:
- Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
- ABB > Rack " Megamax - Emax " > E4.2
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
ZULETZT ANGESEHEN
MEHR INFOS
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2363 |
| Umweltprodukterklärung - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 79.3 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | d7f09f46-a1f6-4c88-8e1e-af33ce5f283c Italien (IT) |
| Vereinfachtes SCIP | 93562243-67f4-4efe-8772-c91c0cf51151 Deutschland (DE) |
| 438bfd37-4f6b-4cad-9d17-249aba7d21c9 Deutschland (DE) | |
| cbc28bc0-c86f-40e4-926a-579b88499c90 Frankreich (FR) | |
| 05be803d-6244-4c64-b604-b7ca1f39f535 Ungarn (HU) | |
| 444670cf-30bd-4070-888f-6a983de88d7c Ungarn (HU) | |
| 110e0502-97b9-4115-bc51-5d1085b85c79 Dänemark (DK) | |
| fb566eb4-a08c-47c1-82fe-04236891da64 Deutschland (DE) | |
| 1defc317-1495-4482-b4cc-1f1974678d66 Estland (EE) | |
| a0c58c93-ba6c-4d1c-ba76-3f4d7b43b289 Griechenland (GR) | |
| 49675e0b-a48a-4951-a064-3ab716f1352c Portugal (PT) | |
| c5b77a6d-12a6-4421-8426-874d13f306b8 Polen (PL) | |
| ae7ffd1e-4150-4574-8d1e-5fdaf1694a7d Schweden (SE) | |
| 87ab197c-88e8-4bf1-995c-841d9a5b4e3d Bulgarien (BG) | |
| f5567168-f6ad-460a-bbb1-82993d1c55a4 Spanien (ES) | |
| 409bd4c9-965b-40a5-89bf-796bba71a8bf Niederlande (NL) | |
| da48ae4d-a558-4c51-ad15-98a19974a19f Belgien (BE) | |
| a29fb37a-0dde-4e58-b912-7ca3021c9c2a Norwegen (NO) | |
| b711b9f0-8d50-4cbd-a504-342546c642f8 Finnland (FI) | |
| 42d2e3d5-bcd2-452b-bd5b-7be1ba4f0a62 Frankreich (FR) | |
| 85ad0186-d8de-4007-bdf1-9378dd82da61 Polen (PL) | |
| 0d0eb056-7d9f-42d0-a0c5-317229633cc5 Belgien (BE) | |
| 854eb3a8-9adc-4fb2-af69-2f32fe6fbfb5 Tschechische Republik (CZ) | |
| fbc5fcac-95e2-418e-8d43-fee0202166bb Schweden (SE) | |
| 7ebf0fb1-2888-4b58-81d0-dd43e6a8b5d9 Kroatien (CR) | |
| ece9719e-4215-44b4-a6a2-6e0c00917b12 Polen (PL) | |
| b31ef0cf-2ba4-4bcb-9e95-8f9f8024290d Deutschland (DE) | |
| ba435c6c-329d-4560-b7f0-c7decab9ea3b Deutschland (DE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | Nicht verfügbar |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | Z4VUELAK200A000000XX |
| EAN | 8015644763299 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 425 mm |
| Höhe (Netto-Abmessung) | 425 mm |
| Tiefe (Netto-Abmessung) | 383 mm |
| Nettogewicht | 60 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 610 mm |
| Länge Verpackungseinheit 1 | 615 mm |
| Bruttogewicht Verpackungseinheit 1 | 67 kg |
| EAN Verpackungseinheit 1 | 8015644763299 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| CAD Maßzeichnung | 1SDH001252R0433 |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 8000 Zyklen |
| Ue = 500 ... 690 V 8000 Zyklen | |
| 20 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 743 W |
| Bemessungsstrom (In) | 2500 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | (nach IEC 60947-2) 12 kV |
| Bemessungsisolationsspannung (Ui) | AC 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics) | 100 % |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 100 kA |
| (für 3 s) 75 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Bemessungsdauerstrom (Iu) | 2500 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | Ekip Hi-Touch LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | V |
| Normen | IEC |
| Produktvariante | E4.2 |
| Geeignet für IT-Netzwerke | Yes, 690V |
| Zertifikate und Deklarationen | |
| Atex Zertifikat | No certification needed |
| CSA Zertifikat | No certification needed |
| CSA Zertifikat (eigensicher) | No certification needed |
| Datenblatt, technische Information | 1SDC200023D0109 |
| Konformitätserklärung - CE | 9AKK106713A5545 |
| UL Zertifikat | No certification needed |
| VDE Zertifikat | No certification needed |
| Mechanische Zeichnungen | 1SDH001001R0102 |
| Verdrahtungsplan | 1SDM000091R0001 |
| Montage- und Betriebsanleitung | 1SDH001000R0003 |
| Montage- und Betriebsanleitung Teil 2 | 1SDH001316R1003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| IDEA Granular Category Code (IGCC) | 4926 >> Air circuit breakers |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39121615 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA072479R1 Niederspannungsschaltgeräte (EC000228)
Merkmalsname
Merkmalswert
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert2500 A
MerkmalsnameBemessungsspannung (EF003977)
Merkmalswert690 V
MerkmalsnameBemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048)
Merkmalswert150 kA
MerkmalsnameÜberlastauslöser Stromeinstellung (EF002336)
Merkmalswert1000.0 A
MerkmalsnameEinstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129)
Merkmalswert1500.0 A
MerkmalsnameEinstellbereich des unverzögerten Kurzschlussauslösers (EF007131)
Merkmalswert3750.0 A
MerkmalsnameIntegrierter Erdschlussschutz (EF007296)
MerkmalswertJa
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertAnschluss über separates Chassisteil
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Einschubtechnik
MerkmalsnameGeeignet für Hutschienenmontage (EF007250)
MerkmalswertNein
MerkmalsnameHutschienenmontage optional (EF008904)
MerkmalswertNein
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert4
MerkmalsnameMit Ausgelöstmelder (EF007006)
MerkmalswertJa
MerkmalsnameMit integriertem Unterspannungsauslöser (EF001390)
MerkmalswertNein
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnamePosition des Anschlusses für Hauptstromkreis (EF006671)
MerkmalswertAnschluss über separates Chassisteil
MerkmalsnameAusführung des Betätigungselements (EF006976)
MerkmalswertDrucktaster
MerkmalsnameKomplettgerät mit Schutzeinheit (EF008906)
MerkmalswertJa
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertJa
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP30
DATASHEET - PDF
