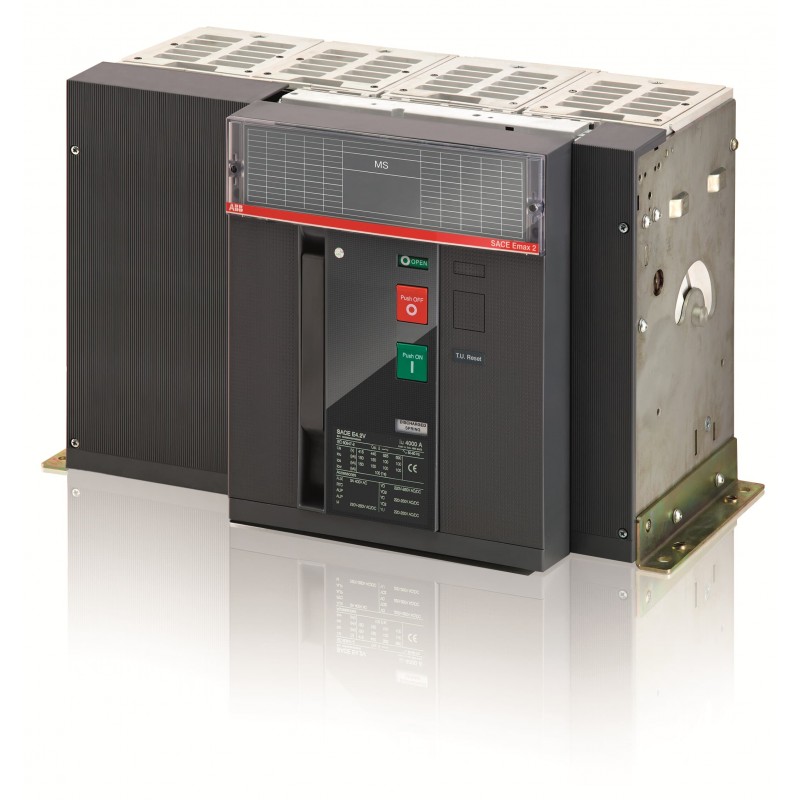

1SDA073458R1 ABB E4.2H / MS 3200 4p F HR Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA073458R1 ABB E4.2H / MS 3200 4p F HR

1SDA073458R1

ABB

E4.2H / MS 3200 4p F HR

E4.2H/MS 3200 4p F HR Offener Lasttrennschalter Emax2 mit Rückseit Waagr Flachanschl

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Rack " Megamax - Emax " > E4.2

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $14,897.15
Stückpreis: $14,897.15
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2363
Umweltprodukterklärung - EPD9AKK108468A1904
9AKK108468A1910
Verlängerung der ProduktlebensdauerLebenslange Verlängerungsdienste werden angeboten
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 79.3 %
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIP60d43553-bb6c-4caa-8cf2-6d06608d4b98 Italien (IT)
Vereinfachtes SCIP37940504-4d6b-4e4f-a32c-9830afd4ea6f Griechenland (GR)
d8e1efc8-5b4e-435f-9e4f-7a3cb985e527 Portugal (PT)
9b8c1ec0-345e-4c68-98a2-d7e7fa5f181f Frankreich (FR)
846a342a-9960-4026-a397-667c4baf9279 Spanien (ES)
52f092ec-c0a1-443b-b415-15d586f56c0c Belgien (BE)
7f73d643-4830-44ba-b5a9-7c13f575b3a9 Ungarn (HU)
e68130bd-3d1b-44bb-a6aa-b54bd02337d2 Frankreich (FR)
78588082-255f-4102-bc20-cd56a4f5078a Deutschland (DE)
84233dc4-8836-4b4b-8f47-1d1ecf072160 Schweden (SE)
715b29b8-1164-4514-be0e-dd417e96b312 Deutschland (DE)
e0eb35dc-039f-49f5-8dbe-95ccaee923e3 Finnland (FI)
105cc436-1722-4d7b-9459-4dd8b60e6cb6 Norwegen (NO)
86c58dee-87b7-46c4-b3cd-36c174955c4a Belgien (BE)
51061dba-8097-45d1-b2a1-6e68a3b20cef Deutschland (DE)
da90176e-5928-458e-921e-79ffb4d479ec Polen (PL)
7e4c7244-0da2-44a2-870c-f014c1970318 Deutschland (DE)
13101cf0-958a-4912-8a22-1eaf6778f307 Dänemark (DK)
91979db7-363d-4a13-8f5e-c013a67a48a9 Kroatien (CR)
3297365f-ce24-407c-a746-fc6a8bb84b51 Deutschland (DE)
b1315db9-111c-49bb-a486-50c0629fdd30 Tschechische Republik (CZ)
9b5e7337-18be-48df-a580-5a784136bb3e Polen (PL)
f5a00160-6910-4e97-8eb0-a7aa06646d7d Niederlande (NL)
71cb5185-bd8f-42dc-abb7-e05b0f854c39 Estland (EE)
f47c3887-5300-4933-8319-8af84e180b81 Ungarn (HU)
15710d21-2065-49e1-8c65-79f90ff91256 Schweden (SE)
83e267d6-43ed-4d6f-be27-a7aeac6a52a2 Bulgarien (BG)
e35d0242-c5c7-4105-8f47-d4e00a345255 Polen (PL)
Umgebungsbedingungen
UmweltinformationenNicht verfügbar
Bestelldaten
Lokale Bestellnummer_USCONZCHV00B00000000000XX
EAN8015644773083
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)510 mm
Höhe (Netto-Abmessung)371 mm
Tiefe (Netto-Abmessung)270 mm
Nettogewicht70 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1515 mm
Höhe Verpackungseinheit 1610 mm
Länge Verpackungseinheit 1785 mm
Bruttogewicht Verpackungseinheit 177 kg
EAN Verpackungseinheit 18015644773083
Weitere Informationen
BaureiheSACE Emax 2
ProduktnameOffener Leistungsschalter
ProdukttypSD (Lasttrennschalter)
VersionF
CAD Maßzeichnung1SDH001252R0197
Technische Daten
Anschlussmöglichkeit3000 mm²
StromartAC
Elektrische BelastbarkeitUe = < 440 V 7000 Zyklen
Ue = 500 ... 690 V 7000 Zyklen
20 Schaltspiele/Std
Mechanische Lebensdauer20000 Zyklen
60 Schaltspiele/Std
Neutralleiterstrom ([%Iu])100 %
Anzahl Pole4P
Verlustleistung425 W
Bemessungsstrom (In)3200 A
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)AC 1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 85 kA
(für 3 s) 66 kA
Bemessungsdauerstrom (Iu)3200 A
Bemessungsspannung (Ur)690 V
Empfohlener SchraubendreherM12
KurzschlussfestigkeitH
NormenIEC
ProduktvarianteE4.2
Klemmenanschlussartrückseitig waagerecht
AnschlussartBolzen
Anzugsdrehmoment70 N·m
Zertifikate und Deklarationen
Atex ZertifikatNo certification needed
CSA ZertifikatNo certification needed
CSA Zertifikat (eigensicher)No certification needed
Datenblatt, technische Information1SDC200023D0109
Konformitätserklärung - CE9AKK106713A5545
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Mechanische Zeichnungen1SDH001001R0100
Verdrahtungsplan1SDM000091R0001
Montage- und Betriebsanleitung1SDH001000R0003
Externe Klassifizierungen und Normen
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
IDEA Granular Category Code (IGCC)5293 >> Switch disconnector
Kennbuchstabe (elektrische Betriebsmittel)Q
UNSPSC39122233
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27371403

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG EMAX 2 EN.pdf 207 Mbytes
E4.2H/MS 3200 4p F HR - ABB - E4.2H/MS3200 - 1SDA073458R1 89 Kbytes E4.2H/MS 3200 4p F HR - ABB - E4.2H/MS3200 - 1SDA073458R1
E4.2H/MS3200 1SDA073458R1 ABB E4.2H / MS 3200 4p F HR 78 Kbytes E4.2H/MS 3200 4p F HR - ABB - E4.2H/MS3200 - 1SDA073458R1
