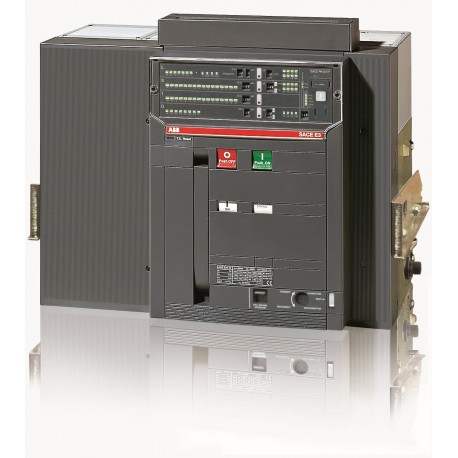

1SDA056712R1 ABB E3V 3200 PR121/P-LI In 3200A 4p W MP
1SDA056712R1
ABB
E3V 3200 PR121/P-LI In=3200A 4p W MP
E3V3200 PR121/P LI 4P W MP
E3V 32 PR121-LI R3200 4P W MP Offener Leistungsschalter Emax new Ausführung In Ausfahrbar
Rack " Megamax - Emax " > E3
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | 665280b4-e971-4d2a-9b8f-25c1d2d98bc6 Italien (IT) |
| Vereinfachtes SCIP | 065f53b8-0d78-4cec-b131-b26d99dc1a40 Deutschland (DE) |
| d2a670b3-a630-48c9-ba3c-628e1c060c4d Polen (PL) | |
| 0e420f20-9027-46c5-b498-716304656c66 Norwegen (NO) | |
| aeefd73a-34c1-47df-b5bc-80096ab7a7f3 Finnland (FI) | |
| dfc5096f-8dc1-4726-aa7c-9c38f6b3495c Belgien (BE) | |
| 1824b1b3-dcf9-4a99-a29f-5e1f1b0670d5 Deutschland (DE) | |
| b1b18981-024c-4b20-9ce3-2385bb53980d Estland (EE) | |
| b9286bca-1fc0-4b0c-8ca4-a0ddcdc5c4ed Niederlande (NL) | |
| 74d99354-0d50-4002-9d77-d4eac6032e7e Polen (PL) | |
| ed254786-528b-4ae4-9b2b-4ea5b49a937a Ungarn (HU) | |
| 457ad1a3-bcf5-4cbf-b495-2954161d3543 Griechenland (GR) | |
| c4322a78-e318-47f4-85b1-678c17ac0baf Portugal (PT) | |
| 79c48f35-6abf-42bd-a023-fbb605c43d1e Bulgarien (BG) | |
| dfbae3fe-cf4e-46b4-b80c-5086bf568e34 Schweden (SE) | |
| 3bd7c8ab-8df9-4590-a06c-d3a202fd63de Polen (PL) | |
| bf9d02d3-15cc-4e6a-830d-32a0e9874414 Deutschland (DE) | |
| 0675e4a4-24f0-4248-b493-82ec7846d462 Dänemark (DK) | |
| 84f58091-00b1-42d8-8b1d-3d19102b8314 Kroatien (CR) | |
| 46ab513c-75ae-4478-8db6-809410bccc2b Tschechische Republik (CZ) | |
| 6afca281-7ed0-4829-85fb-fa62ae593f4f Schweden (SE) | |
| b7275d61-1888-47eb-9667-e158d4cbd007 Deutschland (DE) | |
| 9d6f402e-ad26-427c-9f31-b762d45c1817 Deutschland (DE) | |
| 0c8334cb-640d-44e6-8e47-fb4f60077101 Frankreich (FR) | |
| 8546ef64-63d2-4824-873a-16de9c7178ac Frankreich (FR) | |
| 0943bc87-0e35-4d3b-9cd9-6a30cf26a20a Ungarn (HU) | |
| bdd09b50-876d-4897-b915-37ec06da7679 Spanien (ES) | |
| 1ffdb5df-5cb1-44d7-a41f-a6efa96300a0 Belgien (BE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644580520 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 558 mm |
| Höhe (Netto-Abmessung) | 461 mm |
| Tiefe (Netto-Abmessung) | 396.5 mm |
| Nettogewicht | 81 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 785 mm |
| Bruttogewicht Verpackungseinheit 1 | 96 kg |
| EAN Verpackungseinheit 1 | 8015644580520 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 6000 Zyklen |
| Ue = 500 ... 690 V 5000 Zyklen | |
| 20 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 4P |
| Verlustleistung | 570 W |
| Bemessungsstrom (In) | 3200 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 3200 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 85 kA |
| (für 3 s) 65 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 130 kA |
| (230 V AC) 130 kA | |
| (380 V AC) 130 kA | |
| (400 V AC) 130 kA | |
| (415 V AC) 130 kA | |
| (440 V AC) 130 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Bemessungsdauerstrom (Iu) | 3200 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR121/P-LI |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | V |
| Normen | IEC |
| Produktvariante | E3 |
| Klemmenanschlussart | ausfahrbarer Leistungsschalter |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0015 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E3V 3200 PR121/P-LI In3200A 4p W MP - ABB - E3V3200 - 1SDA056712R1 | 90 Kbytes |
|
| E3V3200 1SDA056712R1 ABB E3V 3200 PR121/P-LI In 3200A 4p W MP | 82 Kbytes |
|
