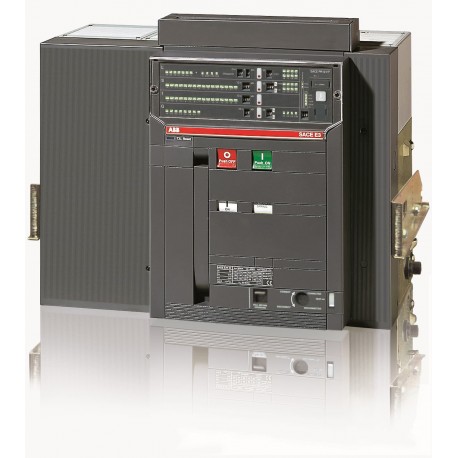

1SDA056170R1 ABB E3N 3200 PR121/P-LSIG In 3200A 4p W MP
1SDA056170R1
ABB
E3N 3200 PR121/P-LSIG In=3200A 4p W MP
E3N3200 PR121/P LSIG 4P W MP
E3N 32 PR121-LSIG R3200 4P W MP Offener Leistungsschalter Emax new Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Rack " Megamax - Emax " > E3
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | 5db73268-fea7-46b4-a6fa-52638ce4ec7c Italien (IT) |
| Vereinfachtes SCIP | b5535c95-24bc-4447-82cf-49d6cef6ac71 Belgien (BE) |
| 581750c5-885a-4417-a6b3-23dfd2894701 Deutschland (DE) | |
| 9f475313-2e8c-4119-a896-c7f7656322a5 Frankreich (FR) | |
| c7342ff3-3ab9-4f67-b71a-edfa0f2d1f8c Deutschland (DE) | |
| ec03ebeb-c8ac-4464-968a-13e723b5bfb0 Frankreich (FR) | |
| e5ba647d-f98f-4769-b46d-4b5a2a22241f Spanien (ES) | |
| a5b08b95-f62d-4385-8687-614ecd906664 Ungarn (HU) | |
| 28083654-81d5-420a-bfcc-2509763c2926 Norwegen (NO) | |
| 83c5469a-e4e9-41b7-a6dc-c7e6b7c43684 Finnland (FI) | |
| d0242e22-b568-48d5-96e0-b521e72fcdbf Deutschland (DE) | |
| 2e4669d0-2331-4e50-b1de-265ffa9a4655 Belgien (BE) | |
| a9409436-3197-4c10-a0c6-263478bee5a9 Deutschland (DE) | |
| 5c76f698-6a61-4ae0-b84a-cba3118d518f Polen (PL) | |
| f2088fc5-910a-4466-9a2c-9283a7e2c67a Niederlande (NL) | |
| c11f7599-2ab8-4f08-b74e-62e726c2cf4c Polen (PL) | |
| 0d686e04-50e0-4318-9e96-2f535e48327d Tschechische Republik (CZ) | |
| b1b79350-5a3b-4b48-af48-e2c2ac6d14e1 Deutschland (DE) | |
| ddeb2397-e674-4c63-8558-1018ad9d9e2f Dänemark (DK) | |
| aac24c74-d900-44b1-872b-0f185945bcc6 Estland (EE) | |
| b65f08d5-3c78-4965-9dbf-abeeac75adf2 Kroatien (CR) | |
| b992155f-6597-4114-8bb5-f49c54211d52 Ungarn (HU) | |
| 7e4d2c56-df3f-419d-8515-f380ed9b7ee1 Portugal (PT) | |
| 064e8993-1925-42b9-a4b7-98dcf18b1f58 Griechenland (GR) | |
| 185b8c91-81e7-450d-93bc-0bcf69e8832d Schweden (SE) | |
| 7e989f54-ac40-49c2-906b-1679034f886a Polen (PL) | |
| a27d5d50-2ea9-4e39-9288-7a7ecf2480d0 Bulgarien (BG) | |
| d0eed342-9636-4679-a152-5cbb513f7a3c Schweden (SE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644575106 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 558 mm |
| Höhe (Netto-Abmessung) | 461 mm |
| Tiefe (Netto-Abmessung) | 396.5 mm |
| Nettogewicht | 81 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 785 mm |
| Bruttogewicht Verpackungseinheit 1 | 96 kg |
| EAN Verpackungseinheit 1 | 8015644575106 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 6000 Zyklen |
| Ue = 500 ... 690 V 5000 Zyklen | |
| 20 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 4P |
| Verlustleistung | 570 W |
| Bemessungsstrom (In) | 3200 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 3200 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 65 kA |
| (für 3 s) 65 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Bemessungsdauerstrom (Iu) | 3200 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR121/P-LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | N |
| Normen | IEC |
| Produktvariante | E3 |
| Klemmenanschlussart | ausfahrbarer Leistungsschalter |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0015 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E3N 3200 PR121/P-LSIG In3200A 4p W MP - ABB - E3N3200 - 1SDA056170R1 | 90 Kbytes |
|
| E3N3200 1SDA056170R1 ABB E3N 3200 PR121/P-LSIG In 3200A 4p W MP | 82 Kbytes |
|
