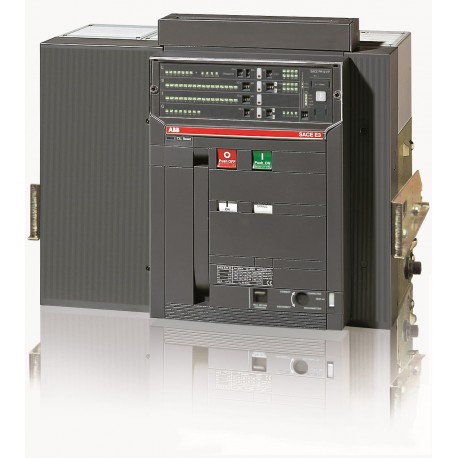

1SDA056137R1 ABB E3N 2500 PR121/P-LSI In 2500A 4p W MP
1SDA056137R1
ABB
E3N 2500 PR121/P-LSI In=2500A 4p W MP
E3N2500 PR121/P LSI 4P W MP
E3N 25 PR121-LSI R2500 4P W MP Offener Leistungsschalter Emax new Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Rack " Megamax - Emax " > E3
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | c80fdfbb-1e65-463e-86e5-ea70b2217709 Italien (IT) |
| Vereinfachtes SCIP | 063eea40-cd79-474b-9112-562dc3a52981 Frankreich (FR) |
| 54da3366-c49e-43e1-9ee0-515bdbaaf538 Ungarn (HU) | |
| 1a97c912-f293-4a55-a07c-206da79219ec Spanien (ES) | |
| 57cff031-849b-4575-8484-f0aa185364cb Deutschland (DE) | |
| 00c4d8ea-42cd-4e6a-9700-a84f6ce00d9d Deutschland (DE) | |
| e1794316-e0cc-4fd1-9115-2755b39711f2 Belgien (BE) | |
| d2dfe018-b794-4c06-8af9-b886ebc2c131 Kroatien (CR) | |
| 9769f132-9940-4b9d-847d-506142ab8870 Estland (EE) | |
| ad4909fe-02df-4659-a5aa-c3fdde5fe6fc Portugal (PT) | |
| e236c397-7452-4dea-b6c7-4e1e81b0e410 Griechenland (GR) | |
| 0d7ba882-27e4-4629-8b02-ffdb3ea2cb36 Polen (PL) | |
| 0b5a2fc4-d01f-4fad-b78a-f0e0bcd2a397 Bulgarien (BG) | |
| e271b80f-b875-4e78-8524-de85240c8549 Schweden (SE) | |
| 95564271-0e67-4097-b518-5d99d3091014 Dänemark (DK) | |
| 9a747dcb-1177-4dfc-b8db-c397a94c2f10 Deutschland (DE) | |
| 62873191-68bc-482e-8fc8-4c95c19ce250 Ungarn (HU) | |
| 60ab0c1f-496c-4177-8e12-ae11b0c6923f Polen (PL) | |
| 55733c9b-0bd4-4d6e-bde9-986235a97263 Tschechische Republik (CZ) | |
| 72afbe45-5375-4009-8caf-73db5649de91 Niederlande (NL) | |
| 2584ed7f-2193-42e8-8b4b-5d2149b5eb8b Schweden (SE) | |
| 21526d70-11ac-45bc-90f2-605fac7e61c2 Frankreich (FR) | |
| 10da763b-435f-436a-92e1-84d4e7a0ea78 Polen (PL) | |
| ee766e26-0691-492a-9d21-f4f603d752a4 Deutschland (DE) | |
| e33abdaf-e08c-4e9c-8590-5eb0725f24e9 Norwegen (NO) | |
| bffe0eca-0b25-4d74-8b23-da234e34f7d6 Belgien (BE) | |
| f4d05695-6cfd-429e-af2c-a58eda050f33 Finnland (FI) | |
| 425b3ea6-18ec-4059-9ccc-a3a96fb43d5d Deutschland (DE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644574772 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 558 mm |
| Höhe (Netto-Abmessung) | 461 mm |
| Tiefe (Netto-Abmessung) | 396.5 mm |
| Nettogewicht | 81 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 785 mm |
| Bruttogewicht Verpackungseinheit 1 | 96 kg |
| EAN Verpackungseinheit 1 | 8015644574772 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 8000 Zyklen |
| Ue = 500 ... 690 V 7000 Zyklen | |
| 20 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 4P |
| Verlustleistung | 350 W |
| Bemessungsstrom (In) | 2500 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 2500 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 65 kA |
| (für 3 s) 65 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Bemessungsdauerstrom (Iu) | 2500 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR121/P-LSI |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | N |
| Normen | IEC |
| Produktvariante | E3 |
| Klemmenanschlussart | ausfahrbarer Leistungsschalter |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0015 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E3N 2500 PR121/P-LSI In2500A 4p W MP - ABB - E3N2500 - 1SDA056137R1 | 90 Kbytes |
|
| E3N2500 1SDA056137R1 ABB E3N 2500 PR121/P-LSI In 2500A 4p W MP | 83 Kbytes |
|
