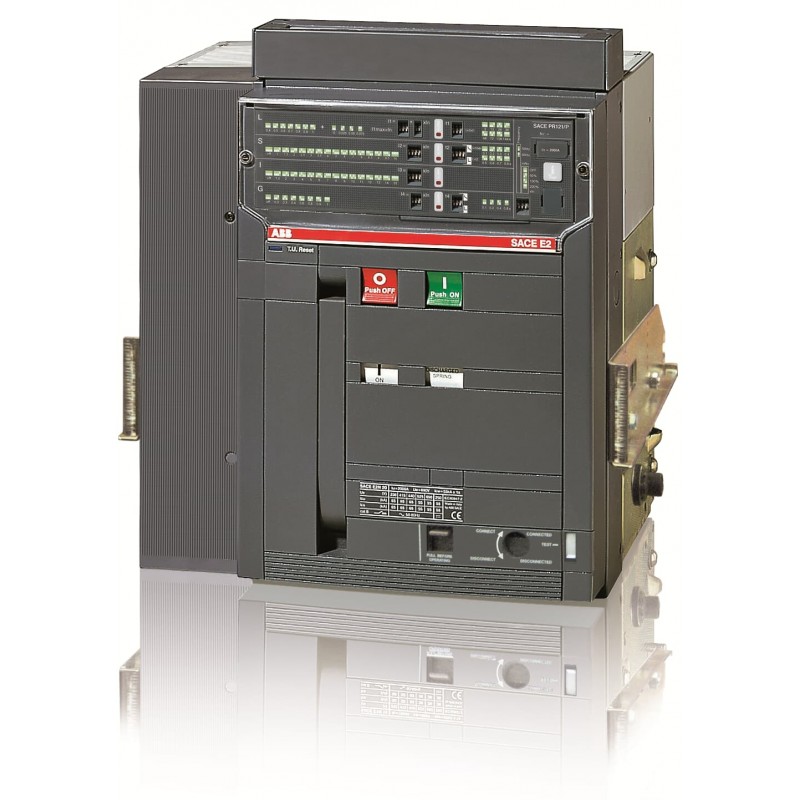

1SDA056010R1 ABB E2S 1600 PR121/P-LSIG In 1600A 4p W MP
1SDA056010R1
ABB
E2S 1600 PR121/P-LSIG In=1600A 4p W MP
E2S1600 PR121/P LSIG 4P W MP
E2S 16 PR121-LSIG R1600 4P W MP Offener Leistungsschalter Emax new Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | dea3e35f-53f5-4aeb-8dc1-53ff7d316db1 Italien (IT) |
| Vereinfachtes SCIP | c1cd8334-e8a9-4ac6-a64a-4bd8a1581c06 Frankreich (FR) |
| 01c4ab19-64c9-4d27-8635-ab63f4f01536 Deutschland (DE) | |
| 12f213d4-fb6e-4096-9d61-a3c6137713af Deutschland (DE) | |
| cf8a2de9-b479-4c16-bddc-1eba7481404e Schweden (SE) | |
| af2d8af3-0099-4bcd-8f63-fdf6e5701080 Ungarn (HU) | |
| fa0f4f57-63be-4e25-82f4-e0510b7af869 Belgien (BE) | |
| 7b239e15-20f5-4431-8abb-c9052328c9f6 Spanien (ES) | |
| aac8264e-fa84-4f94-b62c-99c67d4329a7 Polen (PL) | |
| 03cb5872-33b4-4e7e-9193-2137ab6acd44 Niederlande (NL) | |
| 038c5af7-1b27-4021-ba56-a2b5e0c03994 Tschechische Republik (CZ) | |
| 26f79948-cf78-4f78-93d7-6a23691431cd Deutschland (DE) | |
| 1b8001ca-1932-41f7-876e-7125fa56a636 Kroatien (CR) | |
| a1a7c682-1dd6-4415-8a4c-2c98e740159e Estland (EE) | |
| efa1175b-f5d0-4764-ac3c-310daba25d75 Ungarn (HU) | |
| 7c79c54c-48bf-452d-a536-739b86cb7a0f Griechenland (GR) | |
| 75f87d9a-fd0e-4c70-af70-0f43cd4864e1 Portugal (PT) | |
| 4b3bcbff-723e-4722-8312-b32fb2752eab Schweden (SE) | |
| f91c571b-18e1-4c64-b640-97b6ac7ea0dc Bulgarien (BG) | |
| 91e44ead-38ec-4f0e-b029-7a8d247cec8c Polen (PL) | |
| fffce652-38c4-4bc3-a13c-09b44e767006 Frankreich (FR) | |
| 43041295-1964-4bd5-86d7-f76c87ac03b0 Norwegen (NO) | |
| f1360984-5256-4325-98cf-a9ba8900de72 Finnland (FI) | |
| fbcb6396-0543-4215-8a6a-db3f3b8f58e8 Belgien (BE) | |
| 386e2ec0-5738-4be1-9ed7-a34d67673f37 Polen (PL) | |
| 52036250-0bac-49ae-a990-82476fca45aa Deutschland (DE) | |
| 0db85274-26ca-4a37-8cce-472dbef9f563 Dänemark (DK) | |
| 363460d2-7287-40f7-b394-175e57194b67 Deutschland (DE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644573508 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 414 mm |
| Höhe (Netto-Abmessung) | 461 mm |
| Tiefe (Netto-Abmessung) | 396.5 mm |
| Nettogewicht | 61 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 615 mm |
| Bruttogewicht Verpackungseinheit 1 | 73 kg |
| EAN Verpackungseinheit 1 | 8015644573508 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 12000 Zyklen |
| Ue = 500 ... 690 V 10000 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 25000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 4P |
| Verlustleistung | 215 W |
| Bemessungsstrom (In) | 1600 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 1600 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 65 kA |
| (für 3 s) 50 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Bemessungsdauerstrom (Iu) | 1600 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR121/P-LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | S |
| Normen | IEC |
| Produktvariante | E2 |
| Klemmenanschlussart | ausfahrbarer Leistungsschalter |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0014 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
| E2S 1600 PR121/P-LSIG In1600A 4p W MP - ABB - E2S1600 - 1SDA056010R1 | 90 Kbytes |
|
| E2S1600 1SDA056010R1 ABB E2S 1600 PR121/P-LSIG In 1600A 4p W MP | 82 Kbytes |
|
