Vergrößern

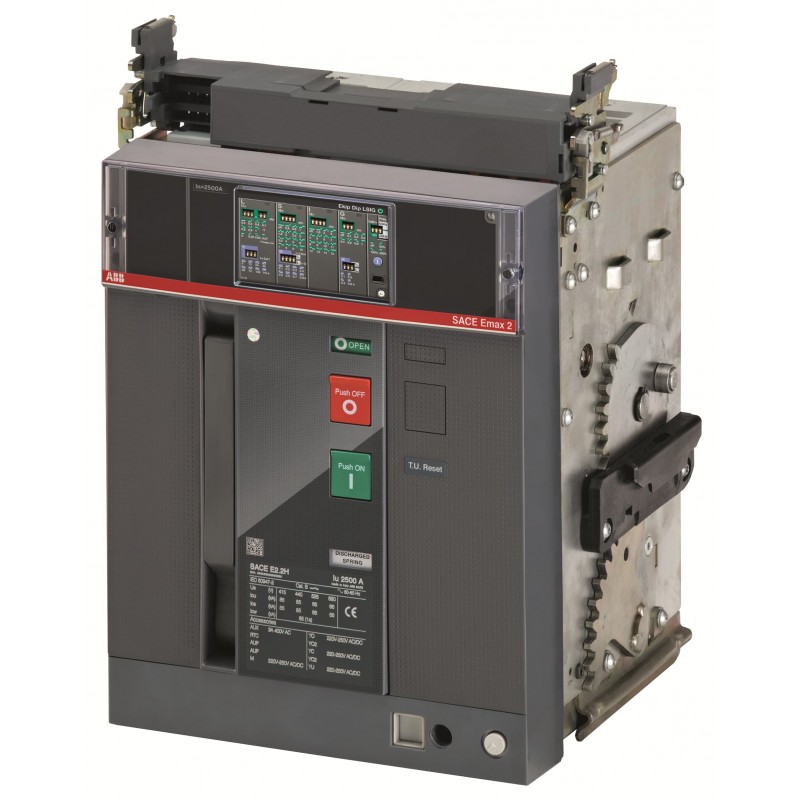

1SDA072283R1 ABB E2.2S 1000 Ekip Dip LSIG 3p WMP
1SDA072283R1
ABB
E2.2S 1000 Ekip Dip LSIG 3p WMP
E2.2S 1000 Ekip Dip LSIG 3p WMP Offener Leistungsschalter Emax2 Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Rack " Megamax - Emax " > E2.2
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2361 |
| Umweltprodukterklärung - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Verlängerung der Produktlebensdauer | Lebenslange Verlängerungsdienste werden angeboten |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 79.1 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | ba209b23-b2a5-4ec3-b893-7b7b378eaaae Indien (IN) |
| Vereinfachtes SCIP | c620cd8e-7915-4cc0-ae5b-b1cf483d5e6a Norwegen (NO) |
| b6f05790-1bc7-4959-a85d-84b0450530e2 Deutschland (DE) | |
| 4152fc9a-2a2f-45f0-b9e7-ffb49083bdbc Belgien (BE) | |
| 3cef332a-b0c5-4b7f-b734-658b9f8af7e8 Frankreich (FR) | |
| e031a299-4cb6-47eb-945b-c9c7087301e0 Deutschland (DE) | |
| bead3638-c094-4b47-a726-361aaf800e1e Schweden (SE) | |
| c992f91e-1095-4a8c-9cdb-7eb6e807e4cc Deutschland (DE) | |
| 421293f4-2295-4f78-a24b-828635f113ff Portugal (PT) | |
| 061c2d65-60ea-423a-a92a-93df2d4c9277 Polen (PL) | |
| a40ad8d9-7bc3-4cc9-ad7d-cf216eeb1f31 Bulgarien (BG) | |
| a8e8365a-f4b9-48f7-bead-50408bc00b09 Frankreich (FR) | |
| 2761ba23-30c4-4bc9-b30a-10e8112ace82 Schweden (SE) | |
| 53be5893-382a-4f6a-b8c6-4b83edc82e98 Griechenland (GR) | |
| dd001ec5-c9ef-4805-943f-fbc836b6da58 Estland (EE) | |
| 6458b928-a283-4742-be0a-1e012b923821 Ungarn (HU) | |
| c597d1fb-7f08-4531-b11a-971f7d240328 Belgien (BE) | |
| bb18fdb8-fb5e-4752-a179-aaae301d1f97 Ungarn (HU) | |
| 4cb88412-7d94-492e-984e-0d387639b885 Spanien (ES) | |
| c28af370-f976-414a-a4a3-77872fff4935 Niederlande (NL) | |
| 3f7a5659-2a56-4940-9395-8adcea6625a0 Kroatien (CR) | |
| 69162eaf-3cbf-4446-8e1d-2610f9a5f365 Tschechische Republik (CZ) | |
| 5a29ebf5-acec-4b7d-9a6e-8e7cfd39615d Polen (PL) | |
| 074761fe-d653-423d-8a61-5b11d02a84ab Polen (PL) | |
| 6db51687-9041-43ff-8981-cb8d4dcc9b94 Deutschland (DE) | |
| d320a8a0-ecea-4e7a-b243-39fdba9630da Deutschland (DE) | |
| 97dac8f4-5b18-402a-8659-fdc8d904be9d Dänemark (DK) | |
| 5749857d-0948-49cf-a2c1-ce45fcc4882b Finnland (FI) | |
| Umgebungsbedingungen | |
| Umweltinformationen | Nicht verfügbar |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | Z2SQEGAC000A000000XX |
| EAN | 8015644761332 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 317 mm |
| Höhe (Netto-Abmessung) | 425 mm |
| Tiefe (Netto-Abmessung) | 383 mm |
| Nettogewicht | 48 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 610 mm |
| Länge Verpackungseinheit 1 | 515 mm |
| Bruttogewicht Verpackungseinheit 1 | 53 kg |
| EAN Verpackungseinheit 1 | 8015644761332 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| CAD Maßzeichnung | 1SDH001252R0431 |
| Technische Daten | |
| Anschlussmöglichkeit | 600 mm² |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 15000 Zyklen |
| Ue = 500 ... 690 V 15000 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 25000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 113 W |
| Bemessungsstrom (In) | 1000 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | (gemäß IEC 60947-2) 12 kV |
| Bemessungsisolationsspannung (Ui) | AC 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 66 kA | |
| (660 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics) | 100 % |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 66 kA |
| (für 3 s) 50 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (400 V AC) 85 kA |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 66 kA | |
| (525 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Bemessungsdauerstrom (Iu) | 1000 A |
| Bemessungsspannung (Ur) | 690 V |
| Empfohlener Schraubendreher | M12 |
| Auslöser | Ekip Dip LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | S |
| Normen | IEC |
| Produktvariante | E2.2 |
| Geeignet für IT-Netzwerke | Yes, 690V |
| Zertifikate und Deklarationen | |
| Atex Zertifikat | No certification needed |
| CSA Zertifikat | No certification needed |
| CSA Zertifikat (eigensicher) | No certification needed |
| Datenblatt, technische Information | 1SDC200023D0109 |
| Konformitätserklärung - CE | 9AKK106713A5902 |
| Konformitätserklärung gemäß EU Data Act | 1SDH002560A1001 |
| UL Zertifikat | No certification needed |
| VDE Zertifikat | No certification needed |
| Mechanische Zeichnungen | 1SDH001000R0102 |
| Verdrahtungsplan | 1SDM000091R0001 |
| Montage- und Betriebsanleitung | 1SDH001000R0003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| IDEA Granular Category Code (IGCC) | 4926 >> Air circuit breakers |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39121615 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E2.2S 1000 Ekip Dip LSIG 3p WMP - ABB - E2.2S1000 - 1SDA072283R1 | 94 Kbytes |
|
| E2.2S1000 1SDA072283R1 ABB E2.2S 1000 Ekip Dip LSIG 3p WMP | 75 Kbytes |
|
