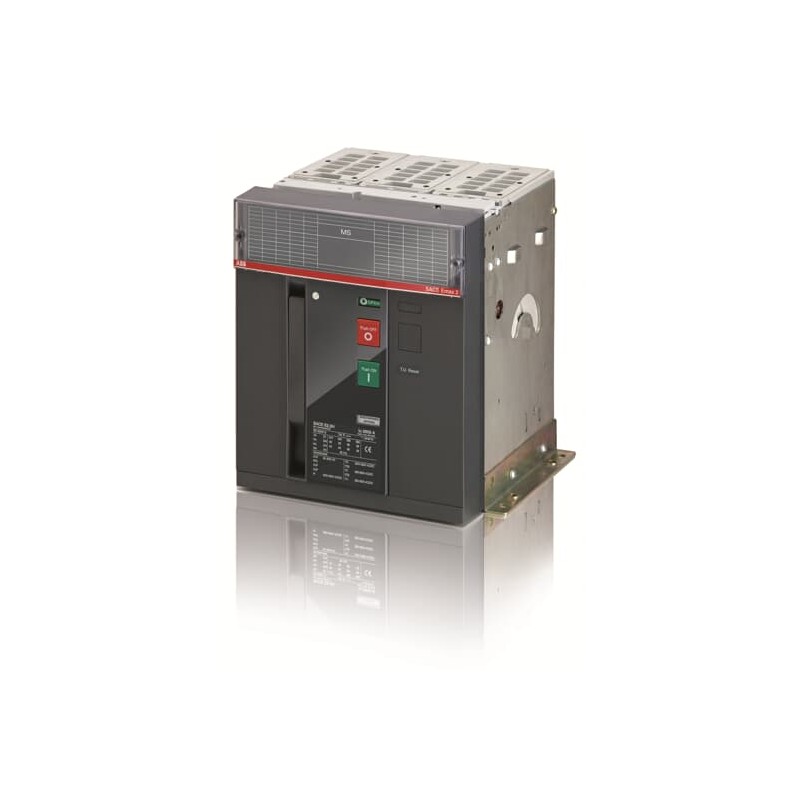

1SDA073409R1 ABB E2.2N / MS 1600 3p F HR Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA073409R1 ABB E2.2N / MS 1600 3p F HR

1SDA073409R1

ABB

E2.2N / MS 1600 3p F HR

E2.2N/MS 1600 3p F HR Offener Lasttrennschalter Emax2 mit Rückseit Waagr Flachanschl

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Rack " Megamax - Emax " > E2.2

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $3,964.11
Stückpreis: $3,964.11
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutions LabelJa
Produktkreislaufwirtschaft
RecyclingfähigkeitsrateVerfahren zum Schließen von Ressourcenkreisläufen - Standard DIN EN45555 - 79.1 %
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Anweisungen zur Produktlebensdauer9AKK108468A2361
Konzernziel für die Deponierung von AbfällenUL 2799 Zero Waste To Landfill Validation available
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
Öko Transparenz
Umweltprodukterklärung – EPD9AKK108468A1902
9AKK108468A1909
Umgebungsbedingungen
UmweltinformationenNicht verfügbar
REACH Erklärung9AKK108466A1425
RoHS Information9AKK108466A1424
RoHS Statusnach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3)
Bestelldaten
Lokale Bestellnummer_USCONZ2NS00B00000000000XX
EAN8015644772598
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)276 mm
Höhe (Netto-Abmessung)371 mm
Tiefe (Netto-Abmessung)270 mm
Nettogewicht41 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1515 mm
Höhe Verpackungseinheit 1610 mm
Länge Verpackungseinheit 1515 mm
Bruttogewicht Verpackungseinheit 146 kg
EAN Verpackungseinheit 18015644772598
Weitere Informationen
StromartAC
Elektrische BelastbarkeitUe = < 440 V 12000 Zyklen
Ue = 500 ... 690 V 10000 Zyklen
30 Schaltspiele/Std
Mechanische Lebensdauer25000 Zyklen
60 Schaltspiele/Std
Anzahl Pole3
Verlustleistung136 W
BaureiheSACE Emax 2
ProduktnameOffener Lasttrennschalter
ProdukttypSD (Lasttrennschalter)
Bemessungsstrom (In)1600 A
Bemessungsspannung (Ur)690 V
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)AC 1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 66 kA
(für 3 s) 50 kA
Bemessungsdauerstrom (Iu)1600 A
Empfohlener SchraubendreherHauptstromkreis M12
KurzschlussfestigkeitN
NormenIEC
ProduktvarianteE2.2
Klemmenanschlussartrückseitig waagerecht
AnschlussartBolzen
Anzugsdrehmoment70 N·m
VersionF
CAD Maßzeichnung1SDH001252R0083
Zertifikate und Deklarationen
Atex ZertifikatNo certification needed
CSA ZertifikatNo certification needed
CSA Zertifikat (eigensicher)No certification needed
Datenblatt, technische Information1SDC200023D0109
Konformitätserklärung - CE9AKK106713A5902
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Mechanische Zeichnungen1SDH001000R0100
Verdrahtungsplan1SDM000091R0001
Montage- und Betriebsanleitung1SDH001000R0003
Klassifizierungen
ETIM 7EC000216 - Lasttrennschalter
ETIM 8EC000216 - Lasttrennschalter
ETIM 9EC000216 - Lasttrennschalter
IDEA Granular Category Code (IGCC)5293 >> Switch disconnector
Kennbuchstabe (elektrische Betriebsmittel)Q
UNSPSC39122233
WEEE Kategorie5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte)
eClassV11.1 : 27371403

ETIM for 1SDA073409R1 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Nein
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 0
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 690 V
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom Iu (EF001389) 1600 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 1600 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 1600 A
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 66 kA
Polzahl (EF001391) 3
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Ja
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Ja
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) sonstige
Ausführung des Betätigungselements (EF006976) Drucktaster
Verriegelbar (EF006281) Ja
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Schutzart (IP), frontseitig (EF003118) IP30
Schutzart (NEMA) (EF011959) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG EMAX 2 EN.pdf 207 Mbytes
E2.2N/MS 1600 3p F HR - ABB - E2.2N/MS1600 - 1SDA073409R1 88 Kbytes E2.2N/MS 1600 3p F HR - ABB - E2.2N/MS1600 - 1SDA073409R1
E2.2N/MS1600 1SDA073409R1 ABB E2.2N / MS 1600 3p F HR 73 Kbytes E2.2N/MS 1600 3p F HR - ABB - E2.2N/MS1600 - 1SDA073409R1
