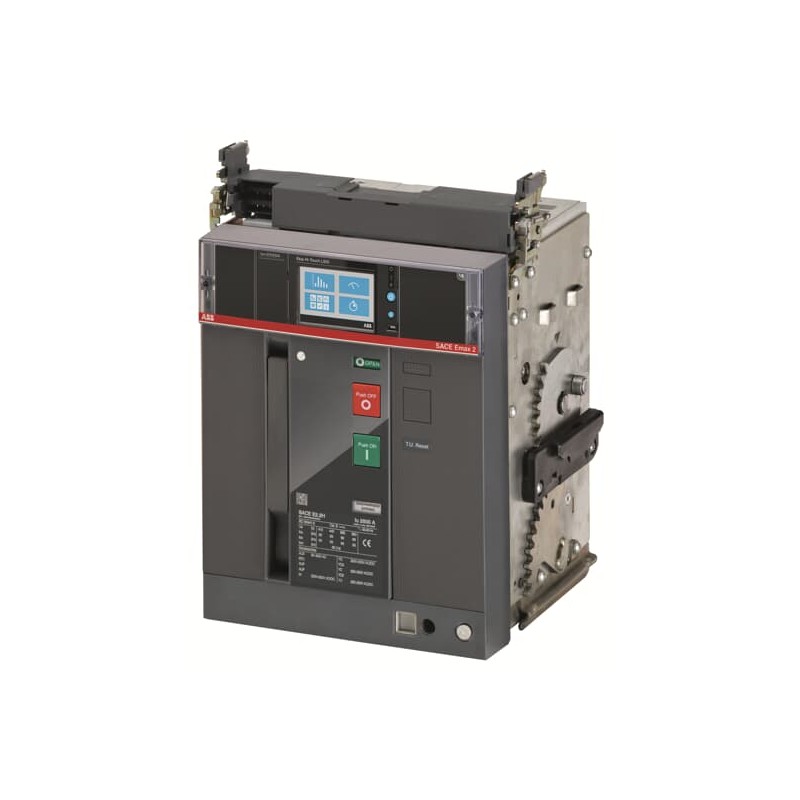

1SDA072417R1 ABB E2.2N 2500 Ekip G-Touch LSIG 3p WMP
1SDA072417R1
ABB
E2.2N 2500 Ekip G-Touch LSIG 3p WMP
E2.2N 2500 Ekip G Touch LSIG 3p WMP Offener Leistungsschalter Emax2 Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Rack " Megamax - Emax " > E2.2
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2361 |
| Umweltprodukterklärung - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 79.1 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 73a3795d-3773-44fd-9c3e-18729f1cf8f4 Italien (IT) |
| Vereinfachtes SCIP | c5ddbb1b-c57a-440d-b3b9-d44141ed28b2 Schweden (SE) |
| 661c40dd-4c4f-4001-a891-b9cdf965966a Frankreich (FR) | |
| 073a63c1-4d9a-44f2-9036-c1f9888607d9 Polen (PL) | |
| 5b71e192-05b0-4459-9559-bbd49e36f640 Deutschland (DE) | |
| 7d17edbf-7e27-422e-a298-4ea4d7d4c4a4 Frankreich (FR) | |
| cf1dbb1c-5a7e-4bb7-8784-735ba4735dfa Deutschland (DE) | |
| 13caac63-8551-41c0-a9c8-edea5d8b9329 Schweden (SE) | |
| c7c6f870-70e5-4290-b80d-fca1c8d253d2 Ungarn (HU) | |
| ac33501b-cdb1-4604-8ed9-64bae2bf1f40 Polen (PL) | |
| 7d17edbf-7e27-422e-a298-4ea4d7d4c4a4 Frankreich (FR) | |
| 15125b18-5b15-4014-9e6d-0b546e32224e Estland (EE) | |
| cb9670cd-e655-47a7-bf5e-9129cd777e57 Spanien (ES) | |
| 15125b18-5b15-4014-9e6d-0b546e32224e Estland (EE) | |
| cb9670cd-e655-47a7-bf5e-9129cd777e57 Spanien (ES) | |
| c4325dde-71c0-43d9-ba27-f690941e305a Belgien (BE) | |
| 213c0151-6755-406f-b923-b47dd9fbff45 Ungarn (HU) | |
| dc64b9a0-9de6-4875-b33c-95b6bed9c46a Deutschland (DE) | |
| 8186da3d-6033-4db0-a953-e8675c8b8043 Dänemark (DK) | |
| 5a4568bb-0e1f-404c-9449-20fe9195f508 Bulgarien (BG) | |
| 8a97522d-d158-457d-89dc-9dd36ec2a934 Deutschland (DE) | |
| 28499bfd-9831-423c-a33c-18f6922ddc84 Norwegen (NO) | |
| e143e3c7-8cb6-48c5-b04b-15fffbe60b67 Belgien (BE) | |
| b501c0d6-0836-421d-98db-e06c7ac106c9 Tschechische Republik (CZ) | |
| 073a63c1-4d9a-44f2-9036-c1f9888607d9 Polen (PL) | |
| 3e4903c8-0018-472a-b9f8-350a5bbf10d5 Deutschland (DE) | |
| e143e3c7-8cb6-48c5-b04b-15fffbe60b67 Belgien (BE) | |
| 8a97522d-d158-457d-89dc-9dd36ec2a934 Deutschland (DE) | |
| c5ddbb1b-c57a-440d-b3b9-d44141ed28b2 Schweden (SE) | |
| c894d180-fabb-4d5a-af2b-0c8bad3dded6 Finnland (FI) | |
| e957b8b3-c24a-4d6b-aee3-b5e3b9c495ce Kroatien (CR) | |
| 13caac63-8551-41c0-a9c8-edea5d8b9329 Schweden (SE) | |
| cf1dbb1c-5a7e-4bb7-8784-735ba4735dfa Deutschland (DE) | |
| c7c6f870-70e5-4290-b80d-fca1c8d253d2 Ungarn (HU) | |
| 5b71e192-05b0-4459-9559-bbd49e36f640 Deutschland (DE) | |
| 5a4568bb-0e1f-404c-9449-20fe9195f508 Bulgarien (BG) | |
| b501c0d6-0836-421d-98db-e06c7ac106c9 Tschechische Republik (CZ) | |
| 661c40dd-4c4f-4001-a891-b9cdf965966a Frankreich (FR) | |
| c894d180-fabb-4d5a-af2b-0c8bad3dded6 Finnland (FI) | |
| dc64b9a0-9de6-4875-b33c-95b6bed9c46a Deutschland (DE) | |
| 54fd84fb-ffbc-45aa-a6ca-527543957247 Portugal (PT) | |
| 4e4a67ab-feaa-4c16-bcf2-70510858b0c5 Niederlande (NL) | |
| e957b8b3-c24a-4d6b-aee3-b5e3b9c495ce Kroatien (CR) | |
| 3e4903c8-0018-472a-b9f8-350a5bbf10d5 Deutschland (DE) | |
| 8186da3d-6033-4db0-a953-e8675c8b8043 Dänemark (DK) | |
| a7559ee2-b210-4da5-964e-ee05604f5a08 Polen (PL) | |
| 28499bfd-9831-423c-a33c-18f6922ddc84 Norwegen (NO) | |
| 213c0151-6755-406f-b923-b47dd9fbff45 Ungarn (HU) | |
| 63fcc529-2575-45e4-8d41-b41cae809998 Griechenland (GR) | |
| 63fcc529-2575-45e4-8d41-b41cae809998 Griechenland (GR) | |
| c4325dde-71c0-43d9-ba27-f690941e305a Belgien (BE) | |
| ac33501b-cdb1-4604-8ed9-64bae2bf1f40 Polen (PL) | |
| 54fd84fb-ffbc-45aa-a6ca-527543957247 Portugal (PT) | |
| 4e4a67ab-feaa-4c16-bcf2-70510858b0c5 Niederlande (NL) | |
| a7559ee2-b210-4da5-964e-ee05604f5a08 Polen (PL) | |
| Umgebungsbedingungen | |
| Umweltinformationen | Nicht verfügbar |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | Z2NUELAN200A000000XX |
| EAN | 8015644762674 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 317 mm |
| Höhe (Netto-Abmessung) | 425 mm |
| Tiefe (Netto-Abmessung) | 383 mm |
| Nettogewicht | 48 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 610 mm |
| Länge Verpackungseinheit 1 | 515 mm |
| Bruttogewicht Verpackungseinheit 1 | 53 kg |
| EAN Verpackungseinheit 1 | 8015644762674 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 8000 Zyklen |
| Ue = 500 ... 690 V 7000 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 550 W |
| Bemessungsstrom (In) | 2500 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | (nach IEC 60947-2) 12 kV |
| Bemessungsisolationsspannung (Ui) | AC 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 66 kA |
| (230 V AC) 66 kA | |
| (380 V AC) 66 kA | |
| (400 V AC) 66 kA | |
| (415 V AC) 66 kA | |
| (440 V AC) 66 kA | |
| (500 V AC) 66 kA | |
| (660 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics) | 100 % |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 66 kA |
| (für 3 s) 50 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (400 V AC) 66 kA |
| (415 V AC) 66 kA | |
| (440 V AC) 66 kA | |
| (500 V AC) 66 kA | |
| (525 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Bemessungsdauerstrom (Iu) | 2500 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | Ekip G Touch LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | N |
| Normen | IEC |
| Produktvariante | E2.2 |
| Geeignet für IT-Netzwerke | Yes, 690V |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200023D0109 |
| Konformitätserklärung - CE | 9AKK106713A5902 |
| Montage- und Betriebsanleitung | 1SDH001000R0003 |
| Montage- und Betriebsanleitung Teil 2 | 1SDH001316R1003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| IDEA Granular Category Code (IGCC) | 4926 >> Air circuit breakers |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39121615 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 2500 A |
| Bemessungsspannung (EF003977) | 690 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) | 66 kA |
| Überlastauslöser Stromeinstellung (EF002336) | 1000.0 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 1500.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 3750.0 A |
| Integrierter Erdschlussschutz (EF007296) | Ja |
| Anschlussart Hauptstromkreis (EF006819) | Anschluss über separates Chassisteil |
| Gerätebauart (EF008240) | Einbaugerät Einschubtechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 4 |
| Mit Ausgelöstmelder (EF007006) | Ja |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | Anschluss über separates Chassisteil |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E2.2N 2500 Ekip G Touch LSIG 3p WMP - ABB - E2.2N2500 - 1SDA072417R1 | 95 Kbytes |
|
| E2.2N2500 1SDA072417R1 ABB E2.2N 2500 Ekip G-Touch LSIG 3p WMP | 75 Kbytes |
|
