ABBRack " Megamax - Emax "E2.21SDA072893R1 ABB E2.2H 800 Ekip Dip LSIG 4p WMP

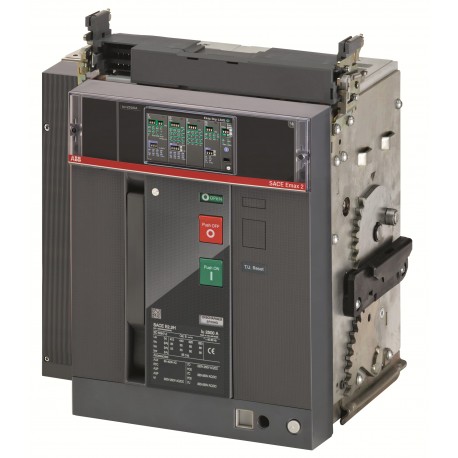

ABB 1SDA072893R1 1SDA072893R1 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA072893R1 ABB E2.2H 800 Ekip Dip LSIG 4p WMP

Artikel-Nr.: 1SDA072893R1

Hersteller: ABB

Beschreibung:

E2.2H 800 Ekip Dip LSIG 4p WMP
E2.2H 800 Ekip Dip LSIG 4P W MP
Offener Leistungsschalter Emax2, ausfahrbar In=800 A 4P 690 V Version W

Kategorien:

  • Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
  • ABB > Rack " Megamax - Emax " > E2.2

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 7.891,96 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2361
Umweltprodukterklärung - EPD9AKK108468A1902
9AKK108468A1909
Verlängerung der ProduktlebensdauerLebenslange Verlängerungsdienste werden angeboten
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 79.1 %
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIPb4baf257-5699-4a2c-988f-2aef2618e64b Italien (IT)
Vereinfachtes SCIP30173543-35bc-4076-8e49-161faaab9386 Schweden (SE)
1764147b-c922-40af-b8e5-1d0caa2e97a0 Frankreich (FR)
1f31c562-bb55-4e80-a2f3-2c03a9a11eee Polen (PL)
51005da4-10dd-40f0-b2bf-ba0f2bc7ba6c Deutschland (DE)
03f3fba0-ffef-4d96-ab87-2571ec83f639 Dänemark (DK)
6c600a68-4be2-461e-a919-88b32ac1997e Bulgarien (BG)
1ae6931e-fe55-4f90-93bd-0b7b122a19bb Belgien (BE)
3818bda6-4e63-4d54-9221-b0da2d8bc2ca Belgien (BE)
4774f2dd-259c-41c7-9e4e-d9bb7ca9a581 Norwegen (NO)
984ee084-6b6f-40c7-b2fa-df1446620ae2 Deutschland (DE)
dd668d8a-f7a0-4eae-ad45-90b28345eb62 Deutschland (DE)
64d238fe-fc0a-4f0c-a10a-5d499b04fe68 Griechenland (GR)
82f2ef73-97d2-4b0d-b673-5c4601d0f415 Ungarn (HU)
03f3fba0-ffef-4d96-ab87-2571ec83f639 Dänemark (DK)
986c3c18-f824-4df1-b249-6c42a72bb0bb Polen (PL)
30173543-35bc-4076-8e49-161faaab9386 Schweden (SE)
dd668d8a-f7a0-4eae-ad45-90b28345eb62 Deutschland (DE)
1f31c562-bb55-4e80-a2f3-2c03a9a11eee Polen (PL)
bc686807-997d-46cb-afd8-4144d94aaf05 Tschechische Republik (CZ)
3818bda6-4e63-4d54-9221-b0da2d8bc2ca Belgien (BE)
84c7d18e-0977-4204-a1a9-e1282a5afdb6 Finnland (FI)
969c29ac-bbc5-46e8-bbad-ddccb342a523 Kroatien (CR)
984ee084-6b6f-40c7-b2fa-df1446620ae2 Deutschland (DE)
986c3c18-f824-4df1-b249-6c42a72bb0bb Polen (PL)
794dd4f2-6a85-40b5-a3a1-3b679c805e7c Niederlande (NL)
8297aaab-c4af-4d42-81d2-ceb3b1029ce9 Polen (PL)
82ad4698-bf42-4c68-86aa-7a2d796306d1 Portugal (PT)
64d238fe-fc0a-4f0c-a10a-5d499b04fe68 Griechenland (GR)
84c7d18e-0977-4204-a1a9-e1282a5afdb6 Finnland (FI)
82ad4698-bf42-4c68-86aa-7a2d796306d1 Portugal (PT)
51005da4-10dd-40f0-b2bf-ba0f2bc7ba6c Deutschland (DE)
794dd4f2-6a85-40b5-a3a1-3b679c805e7c Niederlande (NL)
4774f2dd-259c-41c7-9e4e-d9bb7ca9a581 Norwegen (NO)
1764147b-c922-40af-b8e5-1d0caa2e97a0 Frankreich (FR)
8bdd4c9b-4baf-4cb3-916f-a50d696707e8 Ungarn (HU)
969c29ac-bbc5-46e8-bbad-ddccb342a523 Kroatien (CR)
6710661a-d3c6-4ab6-a439-ccb64d7c4aff Deutschland (DE)
56d2fc65-9b41-4dcf-aa09-20499465afad Schweden (SE)
6c600a68-4be2-461e-a919-88b32ac1997e Bulgarien (BG)
ab63cc8f-f6c0-45e9-8e7f-6cb98b1fd1a9 Deutschland (DE)
ab63cc8f-f6c0-45e9-8e7f-6cb98b1fd1a9 Deutschland (DE)
82f2ef73-97d2-4b0d-b673-5c4601d0f415 Ungarn (HU)
7af4afbe-f4d4-4d81-bbe2-2d236ac48177 Frankreich (FR)
549e1c40-231c-4358-a823-b2e1f97ad633 Spanien (ES)
1ae6931e-fe55-4f90-93bd-0b7b122a19bb Belgien (BE)
8bdd4c9b-4baf-4cb3-916f-a50d696707e8 Ungarn (HU)
bc686807-997d-46cb-afd8-4144d94aaf05 Tschechische Republik (CZ)
1c4eba8a-ade4-4843-80b3-86356c26e63e Estland (EE)
1c4eba8a-ade4-4843-80b3-86356c26e63e Estland (EE)
7af4afbe-f4d4-4d81-bbe2-2d236ac48177 Frankreich (FR)
8297aaab-c4af-4d42-81d2-ceb3b1029ce9 Polen (PL)
56d2fc65-9b41-4dcf-aa09-20499465afad Schweden (SE)
6710661a-d3c6-4ab6-a439-ccb64d7c4aff Deutschland (DE)
549e1c40-231c-4358-a823-b2e1f97ad633 Spanien (ES)
Umgebungsbedingungen
UmweltinformationenNicht verfügbar
Bestelldaten
Lokale Bestellnummer_USCONZBHPEFAC000A000000XX
EAN8015644767433
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)407 mm
Höhe (Netto-Abmessung)425 mm
Tiefe (Netto-Abmessung)383 mm
Nettogewicht55 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1515 mm
Höhe Verpackungseinheit 1610 mm
Länge Verpackungseinheit 1615 mm
Bruttogewicht Verpackungseinheit 160 kg
EAN Verpackungseinheit 18015644767433
Weitere Informationen
BaureiheSACE Emax 2
ProduktnameOffener Leistungsschalter
ProdukttypOffener Leistungsschalter
VersionW
CAD Maßzeichnung1SDH001252R0432
Technische Daten
Anschlussmöglichkeit600 mm²
StromartAC
Elektrische BelastbarkeitUe = < 440 V 15000 Zyklen
Ue = 500 ... 690 V 15000 Zyklen
30 Schaltspiele/Std
Mechanische Lebensdauer25000 Zyklen
60 Schaltspiele/Std
Neutralleiterstrom ([%Iu])100 %
Anzahl Pole4P
Verlustleistung72 W
Bemessungsstrom (In)800 A
Bemessungsstoßspannungsfestigkeit (Uimp)(gemäß IEC 60947-2) 12 kV
Bemessungsisolationsspannung (Ui)AC 1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(220 V AC) 100 kA
(230 V AC) 100 kA
(380 V AC) 100 kA
(400 V AC) 100 kA
(415 V AC) 100 kA
(440 V AC) 100 kA
(500 V AC) 85 kA
(660 V AC) 85 kA
(690 V AC) 85 kA
Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics)100 %
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 85 kA
(für 3 s) 66 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(400 V AC) 100 kA
(415 V AC) 100 kA
(440 V AC) 100 kA
(500 V AC) 85 kA
(525 V AC) 85 kA
(690 V AC) 85 kA
Bemessungsdauerstrom (Iu)800 A
Bemessungsspannung (Ur)690 V
Empfohlener SchraubendreherM12
AuslöserEkip Dip LSIG
AuslösertypEL
KurzschlussfestigkeitH
NormenIEC
ProduktvarianteE2.2
Geeignet für IT-NetzwerkeYes, 690V
Zertifikate und Deklarationen
Atex ZertifikatNo certification needed
CSA ZertifikatNo certification needed
CSA Zertifikat (eigensicher)No certification needed
Datenblatt, technische Information1SDC200023D0109
Konformitätserklärung - CE9AKK106713A5902
Konformitätserklärung gemäß EU Data Act1SDH002560A1001
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Mechanische Zeichnungen1SDH001000R0102
Verdrahtungsplan1SDM000091R0001
Montage- und Betriebsanleitung1SDH001000R0003
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
IDEA Granular Category Code (IGCC)4926 >> Air circuit breakers
Kennbuchstabe (elektrische Betriebsmittel)Q
UNSPSC39121615
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27370409

ETIM for 1SDA072893R1 Niederspannungsschaltgeräte (EC000228)

MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert800 A
MerkmalsnameBemessungsspannung (EF003977)
Merkmalswert690 V
MerkmalsnameBemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048)
Merkmalswert100 kA
MerkmalsnameÜberlastauslöser Stromeinstellung (EF002336)
Merkmalswert320.0 A
MerkmalsnameEinstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129)
Merkmalswert480.0 A
MerkmalsnameEinstellbereich des unverzögerten Kurzschlussauslösers (EF007131)
Merkmalswert1200.0 A
MerkmalsnameIntegrierter Erdschlussschutz (EF007296)
MerkmalswertJa
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertAnschluss über separates Chassisteil
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Einschubtechnik
MerkmalsnameGeeignet für Hutschienenmontage (EF007250)
MerkmalswertNein
MerkmalsnameHutschienenmontage optional (EF008904)
MerkmalswertNein
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert4
MerkmalsnameMit Ausgelöstmelder (EF007006)
MerkmalswertJa
MerkmalsnameMit integriertem Unterspannungsauslöser (EF001390)
MerkmalswertNein
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnamePosition des Anschlusses für Hauptstromkreis (EF006671)
MerkmalswertAnschluss über separates Chassisteil
MerkmalsnameAusführung des Betätigungselements (EF006976)
MerkmalswertDrucktaster
MerkmalsnameKomplettgerät mit Schutzeinheit (EF008906)
MerkmalswertJa
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertJa
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP30
