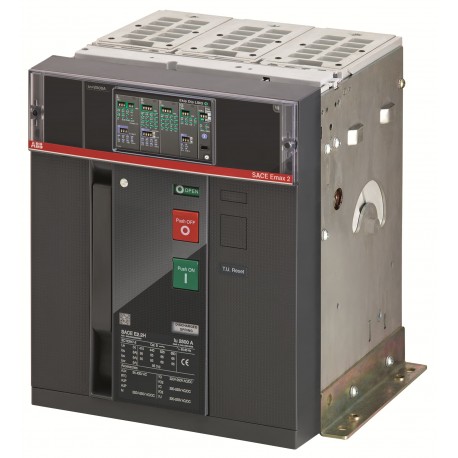

1SDA070943R1 ABB E2.2H 1000 Ekip Dip LSIG 3p F HR Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA070943R1 ABB E2.2H 1000 Ekip Dip LSIG 3p F HR

1SDA070943R1

ABB

E2.2H 1000 Ekip Dip LSIG 3p F HR

E2.2H 1000 Ekip Dip LSIG 3p F HR Offener Leistungsschalter Emax2 mit Rückseit Waagr Flachanschl

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Rack " Megamax - Emax " > E2.2

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $8,686.21
Stückpreis: $8,686.21
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2361
Umweltprodukterklärung - EPD9AKK108468A1902
9AKK108468A1909
Verlängerung der ProduktlebensdauerLebenslange Verlängerungsdienste werden angeboten
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 79.1 %
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIP3524ebd0-506e-4842-a980-5debc7b3c0d7 Italien (IT)
Vereinfachtes SCIP80158952-43e2-4528-b0e8-5ecfd4e35f6a Deutschland (DE)
5c288ab6-fd2a-47c3-969e-be7d20e5a2f0 Spanien (ES)
5b0456d4-4d16-4b5c-9353-e3f07feb2fe7 Belgien (BE)
3a601751-e3ea-4ec3-8911-c58671e8d0a3 Ungarn (HU)
e177d9fc-afb7-400f-b216-a8c6a960a2ed Deutschland (DE)
7e5b07da-fe01-4014-a920-ac4d28208e74 Kroatien (CR)
94a74485-0f86-4abb-8327-839ba8e7fe7a Bulgarien (BG)
3cea7eb8-ec05-4a2a-b9c2-1e9d0614e279 Deutschland (DE)
a5f85d71-3aec-4ba1-819b-d3202a3cdf8c Estland (EE)
705be766-e203-4cec-88a3-94c33c87334d Deutschland (DE)
cec22d4e-37e1-4e4c-828e-2cf065d01ec0 Deutschland (DE)
969f9bf4-8dfe-4e08-afbf-58fb3df03a0a Dänemark (DK)
660053e0-176b-48ee-9137-44b24cc5b52e Frankreich (FR)
2f6e5966-4136-4401-8150-60bceeed5ab6 Griechenland (GR)
ca98a39c-17fe-4866-8839-0a0a91e1490f Finnland (FI)
12d9cf51-8ecc-4ab7-8d20-5505bbb56257 Niederlande (NL)
82e6c02d-d6b2-42cd-a453-3228b82d582b Belgien (BE)
082efb1d-3516-44a9-b885-3f692be1f338 Schweden (SE)
a53c5ef4-0562-47fa-8516-bb3b586f36a4 Ungarn (HU)
ed87ce75-0144-47f2-bbed-677fdc310f79 Norwegen (NO)
ed901245-02c5-4c60-a781-2e21236023a3 Polen (PL)
2754cb36-aecf-4f86-b564-4aa5f75f78cb Frankreich (FR)
0494ba2a-a17f-4f46-8495-04269c13d748 Polen (PL)
590f0ef7-8d8c-4dc9-b3af-a16fb4392c74 Tschechische Republik (CZ)
49503878-ff53-48c0-baad-f11891d0b73f Polen (PL)
918f0d0e-e541-4d77-8830-71fe86d5d81e Portugal (PT)
632f9036-a5cb-4562-bc51-2349a110ce0e Schweden (SE)
Umgebungsbedingungen
UmweltinformationenNicht verfügbar
Bestelldaten
Lokale Bestellnummer_USCONZ2HQEGBC000A000000XX
EAN8015644747930
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)276 mm
Höhe (Netto-Abmessung)371 mm
Tiefe (Netto-Abmessung)270 mm
Nettogewicht41 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1515 mm
Höhe Verpackungseinheit 1610 mm
Länge Verpackungseinheit 1515 mm
Bruttogewicht Verpackungseinheit 146 kg
EAN Verpackungseinheit 18015644747930
Weitere Informationen
BaureiheSACE Emax 2
ProduktnameOffener Leistungsschalter
ProdukttypOffener Leistungsschalter
VersionF
CAD Maßzeichnung1SDH001252R0083
Technische Daten
Anschlussmöglichkeit600 mm²
StromartAC
Elektrische BelastbarkeitUe = < 440 V 15000 Zyklen
Ue = 500 ... 690 V 15000 Zyklen
30 Schaltspiele/Std
Mechanische Lebensdauer25000 Zyklen
60 Schaltspiele/Std
Anzahl Pole3P
Verlustleistung53 W
Bemessungsstrom (In)1000 A
Bemessungsstoßspannungsfestigkeit (Uimp)(gemäß IEC 60947-2) 12 kV
Bemessungsisolationsspannung (Ui)AC 1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(220 V AC) 100 kA
(230 V AC) 100 kA
(380 V AC) 100 kA
(400 V AC) 100 kA
(415 V AC) 100 kA
(440 V AC) 100 kA
(500 V AC) 85 kA
(660 V AC) 85 kA
(690 V AC) 85 kA
Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics)100 %
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 85 kA
(für 3 s) 66 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(400 V AC) 100 kA
(415 V AC) 100 kA
(440 V AC) 100 kA
(500 V AC) 85 kA
(525 V AC) 85 kA
(690 V AC) 85 kA
Bemessungsdauerstrom (Iu)1000 A
Bemessungsspannung (Ur)690 V
Empfohlener SchraubendreherM12
AuslöserEkip Dip LSIG
AuslösertypEL
KurzschlussfestigkeitH
NormenIEC
ProduktvarianteE2.2
Geeignet für IT-NetzwerkeYes, 690V
Klemmenanschlussartrückseitig waagerecht
AnschlussartBolzen
Anzugsdrehmoment70 N·m
Zertifikate und Deklarationen
Atex ZertifikatNo certification needed
CSA ZertifikatNo certification needed
CSA Zertifikat (eigensicher)No certification needed
Datenblatt, technische Information1SDC200023D0109
Konformitätserklärung - CE9AKK106713A5902
Konformitätserklärung gemäß EU Data Act1SDH002560A1001
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Mechanische Zeichnungen1SDH001000R0100
Verdrahtungsplan1SDM000091R0001
Montage- und Betriebsanleitung1SDH001000R0003
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
IDEA Granular Category Code (IGCC)4926 >> Air circuit breakers
Kennbuchstabe (elektrische Betriebsmittel)Q
UNSPSC39121615
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27370409

ETIM for 1SDA070943R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 1000 A
Bemessungsspannung (EF003977) 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 100 kA
Überlastauslöser Stromeinstellung (EF002336) 1000 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 10000 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 1500.0 A
Integrierter Erdschlussschutz (EF007296) Ja
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 4
Mit Ausgelöstmelder (EF007006) Ja
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 3
Position des Anschlusses für Hauptstromkreis (EF006671) hinten
Ausführung des Betätigungselements (EF006976) Drucktaster
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP30

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG EMAX 2 EN.pdf 207 Mbytes
E2.2H 1000 Ekip Dip LSIG 3p F HR - ABB - E2.2H1000 - 1SDA070943R1 89 Kbytes E2.2H 1000 Ekip Dip LSIG 3p F HR - ABB - E2.2H1000 - 1SDA070943R1
E2.2H1000 1SDA070943R1 ABB E2.2H 1000 Ekip Dip LSIG 3p F HR 75 Kbytes E2.2H 1000 Ekip Dip LSIG 3p F HR - ABB - E2.2H1000 - 1SDA070943R1
