> ABB>Rack " Megamax - Emax ">E2.2>1SDA073492R1 ABB E2.2B / MS 1600 3p WMP
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

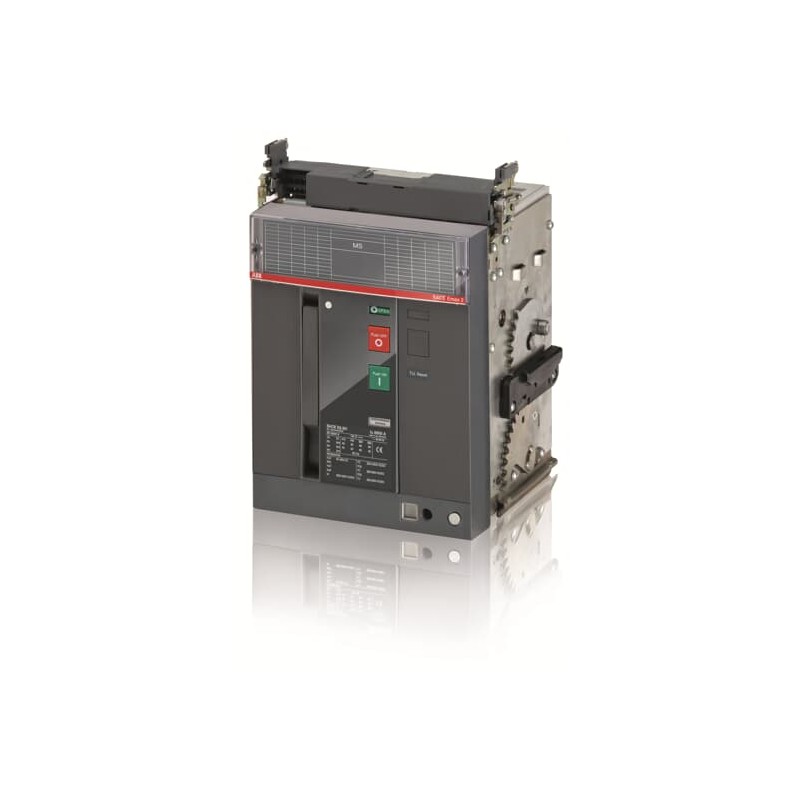

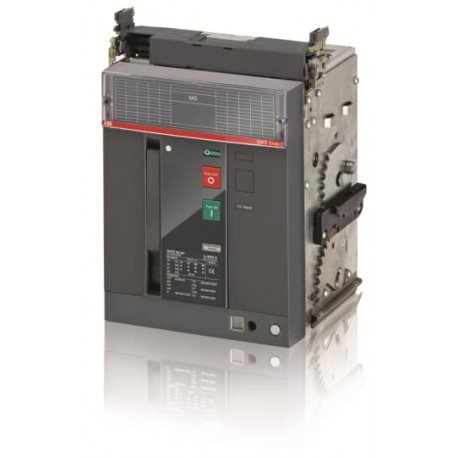

1SDA073492R1 ABB E2.2B / MS 1600 3p WMP Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA073492R1 ABB E2.2B / MS 1600 3p WMP

1SDA073492R1

ABB

E2.2B / MS 1600 3p WMP

E2.2B/MS 1600 3P W MP

E2.2B/MS 1600 3p WMP Offener Lasttrennschalter Emax2 Ausführung In Ausfahrbar

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Rack " Megamax - Emax " > E2.2

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $3,926.67
Stückpreis: $3,926.67
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2361
Umweltprodukterklärung - EPD9AKK108468A1902
9AKK108468A1909
Verlängerung der ProduktlebensdauerLebenslange Verlängerungsdienste werden angeboten
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 79.1 %
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
Umgebungsbedingungen
UmweltinformationenNicht verfügbar
Bestelldaten
Lokale Bestellnummer_USCONZ2BS00A00000000000XX
EAN8015644773427
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)317 mm
Höhe (Netto-Abmessung)425 mm
Tiefe (Netto-Abmessung)383 mm
Nettogewicht48 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1515 mm
Höhe Verpackungseinheit 1610 mm
Länge Verpackungseinheit 1515 mm
Bruttogewicht Verpackungseinheit 153 kg
EAN Verpackungseinheit 18015644773427
Weitere Informationen
BaureiheSACE Emax 2
ProduktnameOffener Leistungsschalter
ProdukttypSD (Lasttrennschalter)
VersionW
CAD Maßzeichnung1SDH001252R0431
Technische Daten
Anschlussmöglichkeit1200 mm²
StromartAC
Elektrische BelastbarkeitUe = < 440 V 12000 Zyklen
Ue = 500 ... 690 V 10000 Zyklen
30 Schaltspiele/Std
Mechanische Lebensdauer25000 Zyklen
60 Schaltspiele/Std
Anzahl Pole3P
Verlustleistung288 W
Bemessungsstrom (In)1600 A
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)AC 1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 42 kA
(für 3 s) 42 kA
Bemessungsdauerstrom (Iu)1600 A
Bemessungsspannung (Ur)690 V
Empfohlener SchraubendreherM12
KurzschlussfestigkeitB
NormenIEC
ProduktvarianteE2.2
Zertifikate und Deklarationen
Atex ZertifikatNo certification needed
CSA ZertifikatNo certification needed
CSA Zertifikat (eigensicher)No certification needed
Datenblatt, technische Information1SDC200023D0109
Konformitätserklärung - CE9AKK106713A5902
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Mechanische Zeichnungen1SDH001000R0102
Verdrahtungsplan1SDM000091R0001
Montage- und Betriebsanleitung1SDH001000R0003
Externe Klassifizierungen und Normen
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
IDEA Granular Category Code (IGCC)5293 >> Switch disconnector
Kennbuchstabe (elektrische Betriebsmittel)Q
UNSPSC39122233
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27371403

ETIM for 1SDA073492R1 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Nein
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 0
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 690 V
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom Iu (EF001389) 1600 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 1600 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 1600 A
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 42 kA
Polzahl (EF001391) 3
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Ja
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Ja
Gerätebauart (EF008240) Einbaugerät Einschubtechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) sonstige
Ausführung des Betätigungselements (EF006976) Drucktaster
Verriegelbar (EF006281) Ja
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Schutzart (IP), frontseitig (EF003118) IP30
Schutzart (NEMA) (EF011959) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG EMAX 2 EN.pdf 207 Mbytes
E2.2B/MS1600 1SDA073492R1 ABB E2.2B / MS 1600 3p WMP 73 Kbytes E2.2B/MS1600 1SDA073492R1 ABB E2.2B / MS 1600 3p WMP
