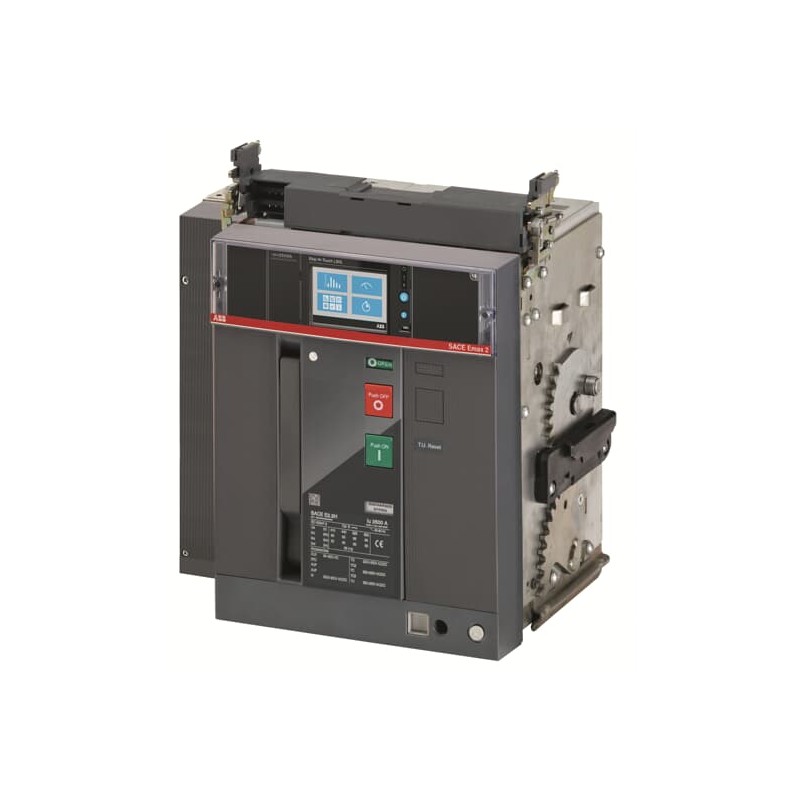

1SDA072968R1 ABB E2.2B 1600 Ekip Hallo-Touch-LSI 4p WMP Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA072968R1 ABB E2.2B 1600 Ekip Hallo-Touch-LSI 4p WMP

1SDA072968R1

ABB

E2.2B 1600 Ekip Hallo-Touch-LSI 4p WMP

E2.2B 1600 Ekip HiTouch LSI 4P W MP

E2.2B 1600 Ekip Hi-Touch LSI 4p WMP Offener Leistungsschalter Emax2 Ausführung In Ausfahrbar

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Rack " Megamax - Emax " > E2.2

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $12,842.37
Stückpreis: $12,842.37
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis Null Abfall auf Deponien verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2361
Umweltprodukterklärung - EPD9AKK108468A1902
9AKK108468A1909
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 79.1 %
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIPbefb09f2-d8ad-4794-b22b-1cc37cf0e966 Italien (IT)
Vereinfachtes SCIPe8e563a1-6f91-4e04-8f5f-e7f02988622b Deutschland (DE)
1894c8c9-4905-44d3-b568-3eb374a6329d Spanien (ES)
e2dcff75-47c3-49e3-9a09-a399df1daa52 Schweden (SE)
dd1cedee-4086-4afa-9dbb-1e131cbb13b4 Bulgarien (BG)
7d805b90-36f2-46b7-9290-7aac49e48312 Portugal (PT)
76b01b51-a7fd-4fbb-a0f1-8124db947201 Tschechische Republik (CZ)
863c8c15-798f-4d80-81fb-96b64b88cbf2 Polen (PL)
80a697b3-5078-4b8f-a73e-ca2564ffd23c Polen (PL)
7d3c81eb-1422-4f75-8538-c9d0d34ad5ba Belgien (BE)
62d771aa-b80e-4319-be9d-a44d9d99092d Deutschland (DE)
91f810a0-79af-456e-a7df-12b49d304d92 Deutschland (DE)
77c385ef-965f-4a27-b12c-e816caf9f1a4 Kroatien (CR)
22063ddf-6553-4dbf-95ec-25a1a42b1ac2 Deutschland (DE)
87046ffb-ac25-4edf-a0a9-a0cb7f9c22f0 Dänemark (DK)
180752df-115b-439a-a8a1-0ca7f12b93b4 Frankreich (FR)
8506880c-53df-4f3f-b6b3-b1a20f5bb006 Belgien (BE)
55c166af-147d-45f8-a4fc-815a9a823db0 Ungarn (HU)
cfe5a3c5-fbf5-4e96-814a-66e80548eac6 Frankreich (FR)
9fecc417-c07c-4475-914f-d0c64e6745a7 Ungarn (HU)
c2844164-7eed-4545-9d7d-451bd1ce37b1 Norwegen (NO)
6b9371d3-afad-488d-b838-a3905f875e2e Schweden (SE)
2737fc79-6a9d-463b-a454-05d254bb1bd4 Estland (EE)
dee4605a-e7bd-438e-8277-719914d1fd5e Niederlande (NL)
e19f73ca-debe-498a-97be-985418766a3f Griechenland (GR)
0bde06b5-3b85-4990-85c8-5e7db21f9e66 Finnland (FI)
68fa0845-743c-45d8-8197-5dbc75912828 Polen (PL)
22db41c9-478d-4ff7-a211-106938377f82 Deutschland (DE)
Umgebungsbedingungen
UmweltinformationenNicht verfügbar
Bestelldaten
Lokale Bestellnummer_USCONZBBSEJAJ200A000000XX
EAN8015644768188
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)407 mm
Höhe (Netto-Abmessung)425 mm
Tiefe (Netto-Abmessung)383 mm
Nettogewicht55 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1515 mm
Höhe Verpackungseinheit 1610 mm
Länge Verpackungseinheit 1615 mm
Bruttogewicht Verpackungseinheit 160 kg
EAN Verpackungseinheit 18015644768188
Weitere Informationen
BaureiheSACE Emax 2
ProduktnameOffener Leistungsschalter
ProdukttypOffener Leistungsschalter
VersionW
CAD Maßzeichnung1SDH001252R0432
Technische Daten
StromartAC
Elektrische BelastbarkeitUe = < 440 V 12000 Zyklen
Ue = 500 ... 690 V 10000 Zyklen
30 Schaltspiele/Std
Mechanische Lebensdauer25000 Zyklen
60 Schaltspiele/Std
Neutralleiterstrom ([%Iu])100 %
Anzahl Pole4P
Verlustleistung288 W
Bemessungsstrom (In)1600 A
Bemessungsstoßspannungsfestigkeit (Uimp)(nach IEC 60947-2) 12 kV
Bemessungsisolationsspannung (Ui)AC 1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(220 V AC) 42 kA
(230 V AC) 42 kA
(380 V AC) 42 kA
(400 V AC) 42 kA
(415 V AC) 42 kA
(440 V AC) 42 kA
Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics)100 %
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 42 kA
(für 3 s) 42 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(400 V AC) 42 kA
(415 V AC) 42 kA
(440 V AC) 42 kA
(500 V AC) 42 kA
(525 V AC) 42 kA
(690 V AC) 42 kA
Bemessungsdauerstrom (Iu)1600 A
Bemessungsspannung (Ur)690 V
AuslöserEkip Hi-Touch LSI
AuslösertypEL
KurzschlussfestigkeitB
NormenIEC
ProduktvarianteE2.2
Geeignet für IT-NetzwerkeYes, 690V
Zertifikate und Deklarationen
Atex ZertifikatNo certification needed
CSA ZertifikatNo certification needed
CSA Zertifikat (eigensicher)No certification needed
Datenblatt, technische Information1SDC200023D0109
Konformitätserklärung - CE9AKK106713A5902
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Mechanische Zeichnungen1SDH001000R0102
Verdrahtungsplan1SDM000091R0001
Montage- und Betriebsanleitung1SDH001000R0003
Montage- und Betriebsanleitung Teil 21SDH001316R1003
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
IDEA Granular Category Code (IGCC)4926 >> Air circuit breakers
Kennbuchstabe (elektrische Betriebsmittel)Q
UNSPSC39121615
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27370409

ETIM for 1SDA072968R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 1600 A
Bemessungsspannung (EF003977) 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 42 kA
Überlastauslöser Stromeinstellung (EF002336) 1600 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 16000 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 2400.0 A
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Anschluss über separates Chassisteil
Gerätebauart (EF008240) Einbaugerät Einschubtechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 4
Mit Ausgelöstmelder (EF007006) Ja
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 4
Position des Anschlusses für Hauptstromkreis (EF006671) Anschluss über separates Chassisteil
Ausführung des Betätigungselements (EF006976) Drucktaster
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP30

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG EMAX 2 EN.pdf 207 Mbytes
E2.2B 1600 Ekip Hi-Touch LSI 4p WMP - ABB - E2.2B1600 - 1SDA072968R1 95 Kbytes E2.2B 1600 Ekip Hi-Touch LSI 4p WMP - ABB - E2.2B1600 - 1SDA072968R1
E2.2B1600 1SDA072968R1 ABB E2.2B 1600 Ekip Hallo-Touch-LSI 4p WMP 75 Kbytes E2.2B 1600 Ekip Hi-Touch LSI 4p WMP - ABB - E2.2B1600 - 1SDA072968R1
