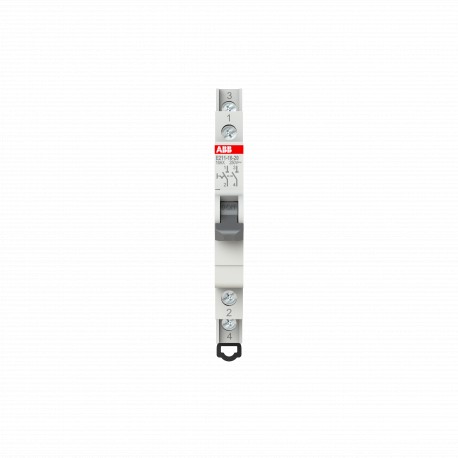

2CCA703005R0001 ABB E211-16-10 Schalter 16A 2NO 250VAC
2CCA703005R0001
ABB
10
E211-16-10 Schalter 16A 2NO 250VAC
Int.de Fernbedienung E211-16-20 16A 2NA
Ausschalter, 16 A, (gemäß EN) 250/400 V AC, 2 Schließer, Bedienelement grau, Modulbreite: 0.5 TE
Reiheneinbau-/Aufbaugeräte > Schalter für Reiheneinbau
Andere modulare Geräte > E210
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Technische Daten | |
|---|---|
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | 3 kA |
| Schaltstellungsanzeige | EIN / AUS |
| Anzahl Hauptkontakte Öffner | 0 |
| Anzahl Hauptkontakte Schließer | 2 |
| Anzahl Pole | 2P |
| Anzugsdrehmoment | 1.2-1.5 N·m |
| Gebrauchskategorie | Switching of mixed resistive and inductive loads, including moderate overloads - frequent actuation (AC-22A) |
| Switching of mixed resistive and inductive loads, including moderate overloads (i.e. shunt motors) - frequent actuation (DC-22A) | |
| Schaltertyp | doppelte Kontaktunterbrechung |
| Leitermaterial | Kupfer |
| Anmerkungen | plombierbar in Ein- und Aus-Stellung |
| Deckelfarbe | grau |
| Anschlussmöglichkeit | starr 1x1…6 mm² |
| starr 2x2.5 mm² | |
| flexibel 1x0.75…2x2.5 mm² | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (400 V) 16 A |
| Bemessungsbetriebsstrom DC-22A (Ie) | (50 V DC) 16 A |
| (200 V DC) 1 A | |
| Elektrische Daten | |
| Kurzschlussstrom Bewertung (SCCR) | 3 kA |
| Bemessungsspannung (Ur) | mindestens 400 V |
| Bemessungsbetriebsspannung | (gemäß EN) 250/400 V AC |
| (gemäß UL 508) 240 V AC | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 6 kV |
| Eingangsspannungsart | AC |
| Bemessungsstrom (In) | 16 A |
| Bemessungsfrequenz (f) | 50/60 Hz |
| Minimales Schaltvermögen | 24 V AC |
| 25 mA | |
| Verlustleistung | insgesamt 0.82 W |
| Anzahl Kontakte Schließer | 2 |
| Anzahl Hilfskontakte Wechsler | 0 |
| Design | |
| Farbe des Bedienelements | grau |
| Material Compliance | |
| RoHS Erklärung | 2CCC441013D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20170426 |
| REACH Erklärung | 2CCC005047D0201 |
| REACH Information | enthält keine Stoffe > 0,1 Massenprozent |
| REACH Datum | 20190425 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2C |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25...+55 °C |
| (Lagerung) -40...+70 °C | |
| Schutzart | IP20 |
| Umweltinformationen | 2CCC441003C0201 |
| Abmessungen | |
| Breite in Teilungseinheiten | 0.5 |
| Breite (Netto-Abmessung) | 9 mm |
| Höhe (Netto-Abmessung) | 85 mm |
| Tiefe (Netto-Abmessung) | 68 mm |
| Nettogewicht | 45 g |
| Einbautiefe (t2) | 68 mm |
| Engineering | |
| EPLAN Daten | 9AAC407653_EPLAN |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 10 Stück |
| Bruttogewicht Verpackungseinheit 1 | 48 g |
| E-Nummer (Finnland) | 3602401 |
| E-Nummer (Norwegen) | 1429731 |
| E-Nummer (Schweden) | 2102787 |
| E-Nummer (Schweiz) | 437170238 |
| Zertifikate und Deklarationen | |
| CB Zertifikat | 9AKK108466A3838 |
| CCC Zertifikat | 9AKK108466A3831 |
| Konformitätserklärung - CE | 2CCC441013D0201 |
| Konformitätserklärung - UKCA | 9AKK108467A6122 |
| VDE Zertifikat | 9AKK108466A3836 |
| Installation / Montage | |
| Hauptdokumente | |
| Datenblatt, technische Information | 9AKK107992A5537 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC001545 - Schalter für Reiheneinbau |
| ETIM 10 | EC001545 - Schalter für Reiheneinbau |
| UNSPSC | 39122214 |
| eClass | V11.0 : 27142301 |
| IDEA Granular Category Code (IGCC) | 5208 >> Controller switch |
| Kennbuchstabe (elektrische Betriebsmittel) | S |
| Normen | EN60669-1 |
| EN60669-2-4 | |
| IEC/EN60947-3 | |
| IEC60068-2-2 | |
| IEC60068-2-1 | |
| IEC60068-2-30 | |
| VDE0632-1 | |
| VDE0632-2-4 | |
| UL508 | |
| Merkmal | Wert |
|---|---|
| Schaltfunktion (EF000189) | sonstige |
| Anzahl der Kontakte als Schließer (EF008256) | 2 |
| Polzahl (EF001391) | 2 |
| Bemessungsstrom (EF000227) | 16 A |
| Bemessungsspannung (EF000228) | 400 V |
| Min. Bemessungsspannung (EF005025) | 400 V |
| Kurzschlussfestigkeit (Icw) (EF002562) | 3 kA |
| Spannungsart (EF000187) | sonstige |
| Mit Signallampe (EF000198) | Nein |
| Farbe der Kalotte (EF004668) | grau |
| Breite in Teilungseinheiten (EF002950) | 0.5 |
| Einbautiefe (EF000218) | 68 mm |
| Schutzart (IP) (EF005474) | IP20 |
