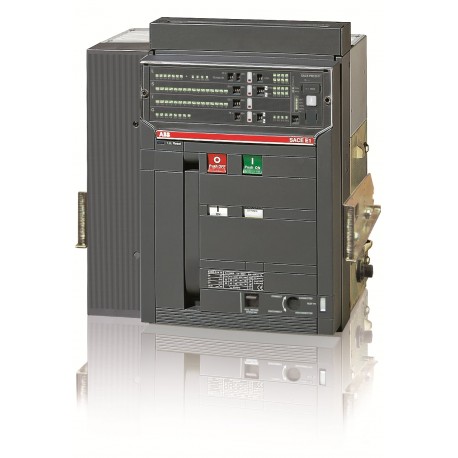

1SDA055625R1 ABB E1B 800 PR121/P-LSI In 800A 4p W MP
1SDA055625R1
ABB
E1B 800 PR121/P-LSI In=800A 4p W MP
E1B800 PR121/P LSI 4P W MP
E1B 08 PR121-LSI R0800 4P W MP Offener Leistungsschalter Emax new Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | f5fa1c4f-6081-4c4c-9404-98e391a2bd11 Italien (IT) |
| Vereinfachtes SCIP | d7d946fc-37c0-40ed-a179-5288f926f80e Deutschland (DE) |
| 74d471a5-0827-497d-9f5c-203778e5e0c6 Ungarn (HU) | |
| 40ebdb13-9657-406f-ab49-851c40049f53 Deutschland (DE) | |
| b1080bac-9fe8-4d06-ae44-7f1650f3baf1 Frankreich (FR) | |
| 06e57866-adae-4665-aaf1-21884e847d0d Spanien (ES) | |
| 1900fabb-bcf3-4285-b72a-7ac3e68db596 Belgien (BE) | |
| 0ed47bf7-177b-4b63-838d-ae678e430b5d Niederlande (NL) | |
| 3336e918-c7c9-4133-a085-cab118fe33e3 Polen (PL) | |
| 529433e4-3c25-47c5-b82b-02c82507feff Tschechische Republik (CZ) | |
| cb3fd992-9ff6-4858-b204-e81f87628e53 Deutschland (DE) | |
| 2b6b792f-a1a4-45d4-9fea-29e249978e5a Kroatien (CR) | |
| 5a809c4d-304e-493a-b58f-6ed8e62d91ba Estland (EE) | |
| ff477798-3fd3-4d62-b96c-b8bcdb2ed006 Griechenland (GR) | |
| f181c2c6-3920-4a23-bff0-fff43fad31c0 Portugal (PT) | |
| f9570d62-0fdc-45d2-accf-0a6f58870d88 Ungarn (HU) | |
| 4fa797bf-428c-42ae-aa54-7a18b6b0ffc4 Bulgarien (BG) | |
| 16473ff0-57c1-476e-82d2-b761a08f177e Polen (PL) | |
| 760618f8-89e0-41e5-aa0c-583eb9500a67 Schweden (SE) | |
| 6e1d3488-9a45-4229-86f3-c2427d36a89d Schweden (SE) | |
| 68eef3b0-58e6-48c1-9b97-c2912f148550 Frankreich (FR) | |
| 7b3791ab-0b15-41fb-86f6-6a53fadf085d Deutschland (DE) | |
| fea69faa-4366-47e0-b94d-34ced526d6a7 Polen (PL) | |
| 52e76f08-0e53-4d1d-85bb-95e7f5322416 Norwegen (NO) | |
| 23970081-5699-47ff-84d9-7ab8719447f6 Finnland (FI) | |
| 6f99c34a-2eae-4446-a9ab-82f5c8f5ebe4 Belgien (BE) | |
| ef1a622e-a4c3-4e35-898e-c42b46a4cfed Dänemark (DK) | |
| 946d600f-7a90-4c15-bbfe-54cfc082ae8d Deutschland (DE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644569655 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 414 mm |
| Höhe (Netto-Abmessung) | 461 mm |
| Tiefe (Netto-Abmessung) | 396.5 mm |
| Nettogewicht | 54 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 615 mm |
| Bruttogewicht Verpackungseinheit 1 | 67 kg |
| EAN Verpackungseinheit 1 | 8015644569655 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 10000 Zyklen |
| Ue = 500 ... 690 V 10000 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 25000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 4P |
| Verlustleistung | 95 W |
| Bemessungsstrom (In) | 800 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 800 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 42 kA |
| (für 3 s) 36 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Bemessungsdauerstrom (Iu) | 800 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR121/P-LSI |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | B |
| Normen | IEC |
| Produktvariante | E1 |
| Klemmenanschlussart | ausfahrbarer Leistungsschalter |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0013 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
