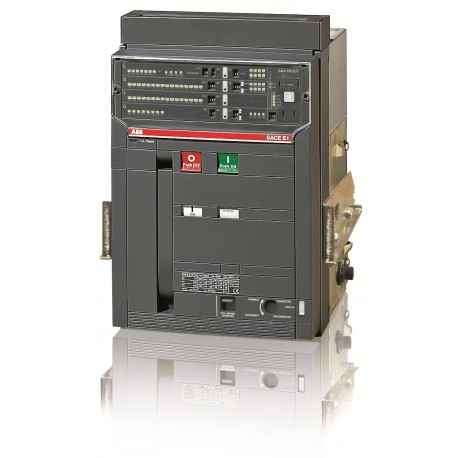

1SDA055617R1 ABB E1B 800 PR121/P-LSI In 800A 3p W MP
1SDA055617R1
ABB
E1B 800 PR121/P-LSI In=800A 3p W MP
E1B800 PR121/P LSI 3P W MP
E1B 08 PR121-LSI R0800 3P W MP Offener Leistungsschalter Emax new Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | a291cbd3-a18f-4a7f-944d-91a14c714106 Italien (IT) |
| Vereinfachtes SCIP | 20d82028-97d2-4302-a9d2-afdd5f6c6ba4 Polen (PL) |
| 9751e40a-f223-4d8e-9b33-e9384524eac4 Bulgarien (BG) | |
| 95f9e3a6-db84-48da-88e4-78f2847ff62c Polen (PL) | |
| 7a35a2b3-18b9-47be-9a03-c061e737ab12 Norwegen (NO) | |
| 996bc2eb-1a32-46c1-9cf9-1eb243440b93 Niederlande (NL) | |
| 15af3024-a0ee-4ff3-b6db-b2e4e12ceeff Polen (PL) | |
| 9158db9b-dbd7-486c-bc6c-e59576dc8d1a Belgien (BE) | |
| 13118ea5-f15c-45b0-8970-ac3f016db191 Tschechische Republik (CZ) | |
| 95de67c8-1627-40a7-aa3b-6cb4b50d6e88 Dänemark (DK) | |
| 52895449-cd9b-4dce-b775-2be83321d155 Deutschland (DE) | |
| 09bc981f-7724-4611-8cf2-38868d40355b Deutschland (DE) | |
| 2b0be21a-d26e-41b1-9f78-2252991978da Kroatien (CR) | |
| 956df8b6-a1db-4700-a936-d27a3bd1f1d7 Ungarn (HU) | |
| 60e0bad0-1891-41f0-9df5-25a3dc0c819b Portugal (PT) | |
| bc28bc70-ab71-43e3-9b82-2e2901c44aae Deutschland (DE) | |
| d8e72397-cc1f-48db-b63e-226bb5ad3b64 Finnland (FI) | |
| 51478219-7cc2-4ce8-9625-5cea01990e13 Schweden (SE) | |
| 45260022-5229-487e-824a-ebfdbceec719 Ungarn (HU) | |
| 3a82d2fd-c4aa-461e-b5f9-912220f2ffcc Spanien (ES) | |
| 41bf8252-a309-4990-b6cb-c2e192b0535e Estland (EE) | |
| fbfe22c7-551c-4d47-a9d8-25cf9f6437a0 Griechenland (GR) | |
| 4298d7da-e6ab-46a7-b352-cdf979c053e4 Deutschland (DE) | |
| fc8a4825-98ce-40ac-b6f3-a30e1c83b95f Belgien (BE) | |
| 75c22fd5-bc3f-4af2-a5a1-4894ad30b185 Deutschland (DE) | |
| f43f06f0-1096-4dfa-aded-7104731b48f1 Frankreich (FR) | |
| 38162331-e495-480e-8af8-3fb99853baf0 Frankreich (FR) | |
| 22e04605-3aae-489d-90ac-f0c661b4b675 Schweden (SE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644569570 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 324 mm |
| Höhe (Netto-Abmessung) | 461 mm |
| Tiefe (Netto-Abmessung) | 396.5 mm |
| Nettogewicht | 44 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 515 mm |
| Bruttogewicht Verpackungseinheit 1 | 55 kg |
| EAN Verpackungseinheit 1 | 8015644569570 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 10000 Zyklen |
| Ue = 500 ... 690 V 10000 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 25000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 95 W |
| Bemessungsstrom (In) | 800 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 800 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 42 kA |
| (für 3 s) 36 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Bemessungsdauerstrom (Iu) | 800 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR121/P-LSI |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | B |
| Normen | IEC |
| Produktvariante | E1 |
| Klemmenanschlussart | ausfahrbarer Leistungsschalter |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0013 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
