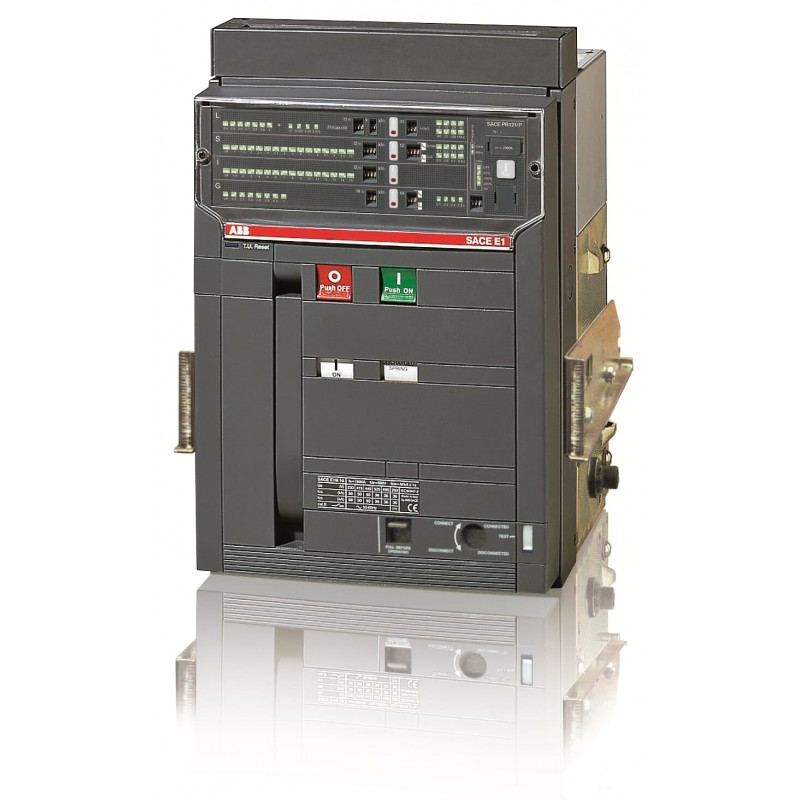

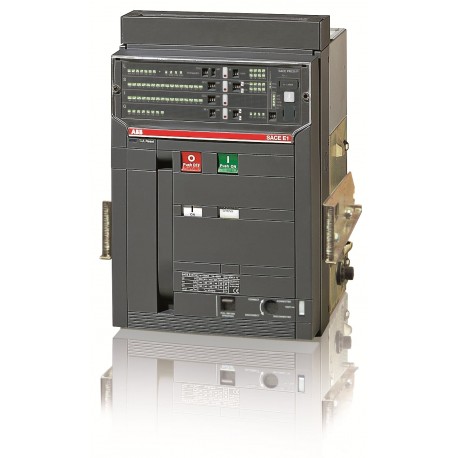

1SDA055682R1 ABB E1B 1600 PR121/P-LSIG In 1600A 3p W MP
1SDA055682R1
ABB
E1B 1600 PR121/P-LSIG In=1600A 3p W MP
E1B1600 PR121/P LSIG 3P W MP
E1B 16 PR121-LSIG R1600 3P W MP Offener Leistungsschalter Emax new Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | 3c1c46a3-0918-4854-ac2b-05133d6d90a3 Italien (IT) |
| Vereinfachtes SCIP | e0200963-3aad-4825-89cf-68899faea671 Finnland (FI) |
| 8d359a70-9c07-488d-9d2f-c1c884acf64c Deutschland (DE) | |
| 4038936f-bdf8-42cc-a143-2f3d72a9d6be Belgien (BE) | |
| aa6b2d53-8775-46fd-b4e0-00834f494f7b Griechenland (GR) | |
| 4c296884-420a-4a57-aac3-e6dbe6114c4b Deutschland (DE) | |
| f699c734-7f0c-4467-ba8e-2aabceaa0ada Estland (EE) | |
| 359baffe-95c6-4da1-b97e-152431601c02 Schweden (SE) | |
| c6a3e057-7542-45e0-b0cc-0d448b0eb4cf Polen (PL) | |
| 4313f894-4d4c-4f04-8e1a-2c357e3df4a9 Bulgarien (BG) | |
| b388fa94-5c35-4905-9b8b-fafb8d6cb1c8 Frankreich (FR) | |
| 9cc61723-3704-42e5-96c0-ea45540324d2 Schweden (SE) | |
| e47ed02e-e380-491a-86be-ba04b039b77c Ungarn (HU) | |
| 4f1d7916-6019-49b1-9804-ba60532f5d06 Frankreich (FR) | |
| af81cde7-9521-4a00-8ccd-b3e0768cb3c4 Spanien (ES) | |
| 4c04d77e-a666-49f7-8ece-03466a306785 Deutschland (DE) | |
| 6049aaa4-6c0d-49f2-a2c8-f4854990a989 Ungarn (HU) | |
| 0a2656b6-e800-478e-abdf-20749b377632 Portugal (PT) | |
| bf0759e4-c9a1-4d28-aac4-c06a62db2e90 Kroatien (CR) | |
| 8334499b-fb86-47a6-8bd5-7915c96c4c7b Belgien (BE) | |
| bcd682c9-7bdb-4b82-bf16-798f0dc31b8d Niederlande (NL) | |
| 0d87a758-b462-489a-b9f7-5d93931ea48f Polen (PL) | |
| 49430ccd-db06-48ed-9575-d23b3053f587 Polen (PL) | |
| 0db3d0ec-1e6f-42eb-bfe3-d4a39ddbe1c9 Deutschland (DE) | |
| 3ab1a14c-791b-4504-850d-cb348b1d3d41 Dänemark (DK) | |
| 5da5c79a-84ef-4b4c-b5b1-01c25b1e3a79 Deutschland (DE) | |
| 22b7e2ab-0c01-40ec-a764-7dfe51f15488 Norwegen (NO) | |
| 17ddefb4-384a-4179-bc36-8ca635337561 Tschechische Republik (CZ) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644570224 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 324 mm |
| Höhe (Netto-Abmessung) | 461 mm |
| Tiefe (Netto-Abmessung) | 396.5 mm |
| Nettogewicht | 44 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 515 mm |
| Bruttogewicht Verpackungseinheit 1 | 55 kg |
| EAN Verpackungseinheit 1 | 8015644570224 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 10000 Zyklen |
| Ue = 500 ... 690 V 8000 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 25000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 378 W |
| Bemessungsstrom (In) | 1600 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 1600 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 42 kA |
| (für 3 s) 36 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Bemessungsdauerstrom (Iu) | 1600 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR121/P-LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | B |
| Normen | IEC |
| Produktvariante | E1 |
| Klemmenanschlussart | ausfahrbarer Leistungsschalter |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0013 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
| E1B 1600 PR121/P-LSIG In1600A 3p W MP - ABB - E1B1600 - 1SDA055682R1 | 90 Kbytes |
|
| E1B1600 1SDA055682R1 ABB E1B 1600 PR121/P-LSIG In 1600A 3p W MP | 80 Kbytes |
|
