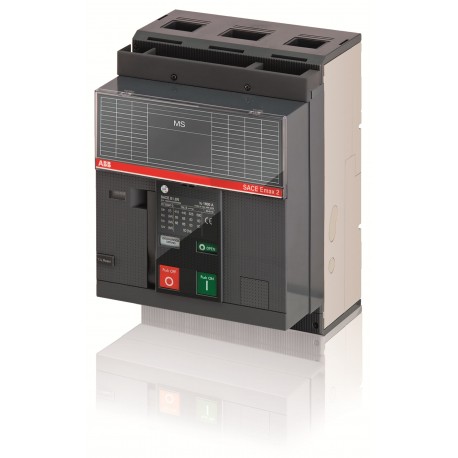

1SDA073399R1 ABB E1.2N / MS 1250 3p FF
1SDA073399R1
ABB
E1.2N / MS 1250 3p FF
E1.2N/MS 1250 3P F F
Offener Lasttrennschalter Emax2 mit vorderseitigen Anschlüssen In=1250 A 3P 690 V Version F
Niederspannungsschaltgeräte > Lasttrennschalter
Rack " Megamax - Emax " > E1.2
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2360 |
| Umweltprodukterklärung - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Verlängerung der Produktlebensdauer | Lebenslange Verlängerungsdienste werden angeboten |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 76.4 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 394c26ab-93e4-424e-b89a-d118a57cad15 Italien (IT) |
| Vereinfachtes SCIP | 4ef1ad47-e0ad-41ed-9f7b-c7af8180985a Polen (PL) |
| 9595d215-e748-4830-b96a-1d939525c5a8 Deutschland (DE) | |
| b00d85a2-ecc2-49fd-aa8a-e646b7811b2e Finnland (FI) | |
| 6ba2f42b-9ae3-432b-b548-076150deb6af Norwegen (NO) | |
| 8e065cb4-8d54-4980-b967-f2af3bb2e35e Belgien (BE) | |
| 5636e0cd-944c-4f4f-a592-a4c25e63a983 Deutschland (DE) | |
| d87a2f3f-0e7c-4ebc-991f-fe7467ec18f9 Dänemark (DK) | |
| d4efe48f-db6b-4a74-a89d-82dbece4e643 Kroatien (CR) | |
| 720906d4-f418-4830-8850-2a97dba7e3ff Deutschland (DE) | |
| 10204843-6c2a-421e-81ee-ef58c51160a2 Niederlande (NL) | |
| b262ed7a-bc5c-4a9a-bd03-b07ff1d10f8c Tschechische Republik (CZ) | |
| d57a0406-b4b1-4970-81f4-52f9acd8612c Polen (PL) | |
| ef10e0b9-6b25-4906-bf2a-b2cf2999cf6f Ungarn (HU) | |
| a630b8f9-eaeb-4f5b-b345-63b35b4aa067 Estland (EE) | |
| 57c7cc85-fff1-450e-b13a-f9bf8153d14d Portugal (PT) | |
| 1300a579-faa4-45d5-997a-882d1c484025 Griechenland (GR) | |
| 89e45ca9-ea06-4e6a-829c-b00d3587a531 Polen (PL) | |
| 3fb1c036-14d8-43fb-bb7a-ffe3352285a7 Schweden (SE) | |
| 95cdb130-b559-4f02-b721-d75f9d02f76f Bulgarien (BG) | |
| 3fe8b613-73c3-4269-90cd-7b8a21c1f741 Frankreich (FR) | |
| e03151b5-65ec-4230-8059-22aba416e941 Schweden (SE) | |
| 61960a78-e644-4c2a-8805-b252fe0e57cb Belgien (BE) | |
| b68eb042-de42-49d8-888b-36ba26c97d49 Ungarn (HU) | |
| 96c44c0f-9806-48d9-a390-918ddd4e8a78 Frankreich (FR) | |
| c7fab565-7ed4-4c32-af91-a427c17d8456 Spanien (ES) | |
| f334a9de-c598-4a9c-a534-21f179827d8c Deutschland (DE) | |
| 7231a8c1-6a81-48da-aa3f-4329e7cdc484 Deutschland (DE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | Nicht verfügbar |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | Z1NR00B00000000000XX |
| EAN | 8015644772499 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 210 mm |
| Höhe (Netto-Abmessung) | 296 mm |
| Tiefe (Netto-Abmessung) | 183 mm |
| Nettogewicht | 14 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 270 mm |
| Höhe Verpackungseinheit 1 | 350 mm |
| Länge Verpackungseinheit 1 | 330 mm |
| Bruttogewicht Verpackungseinheit 1 | 16 kg |
| EAN Verpackungseinheit 1 | 8015644772499 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | SD (Lasttrennschalter) |
| Version | F |
| CAD Maßzeichnung | 1SDH001252R0001 |
| Technische Daten | |
| Anschlussmöglichkeit | 1000 mm² |
| Stromart | AC |
| Elektrische Belastbarkeit | 8000 Zyklen |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 122 W |
| Bemessungsstrom (In) | 1250 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | AC 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 50 kA |
| (für 3 s) 30 kA | |
| Bemessungsdauerstrom (Iu) | 1250 A |
| Bemessungsspannung (Ur) | 690 V |
| Empfohlener Schraubendreher | M12 |
| Kurzschlussfestigkeit | N |
| Normen | IEC |
| Produktvariante | E1.2 |
| Klemmenanschlussart | vorderseitig |
| Anschlussart | Bolzen |
| Anzugsdrehmoment | 45 N·m |
| Zertifikate und Deklarationen | |
| Atex Zertifikat | No certification needed |
| CSA Zertifikat | No certification needed |
| CSA Zertifikat (eigensicher) | No certification needed |
| Datenblatt, technische Information | 1SDC200023D0109 |
| Konformitätserklärung - CE | 9AKK106713A5546 |
| UL Zertifikat | No certification needed |
| VDE Zertifikat | No certification needed |
| Mechanische Zeichnungen | 1SDH000999R0101 |
| Verdrahtungsplan | 1SDM000091R0001 |
| Montage- und Betriebsanleitung | 1SDH000999R0003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| IDEA Granular Category Code (IGCC) | 5293 >> Switch disconnector |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39122233 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27371403 |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Nein |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 0 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 690 V |
| Bemessungsbetriebsspannung (EF001435) | 690 V |
| Bemessungsdauerstrom Iu (EF001389) | 1250 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 1250 A |
| Bemessungsdauerstrom bei AC-21, 400 V (EF009165) | 1250 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 50 kA |
| Polzahl (EF001391) | 3 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Ja |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Geeignet für Zwischenbau (EF007264) | Nein |
| Farbe des Betätigungselements (EF007167) | sonstige |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Verriegelbar (EF006281) | Ja |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Schutzart (IP), frontseitig (EF003118) | IP30 |
| Schutzart (NEMA) (EF011959) | sonstige |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E1.2N/MS 1250 3p F F - ABB - E1.2N/MS1250 - 1SDA073399R1 | 86 Kbytes |
|
| E1.2N/MS1250 1SDA073399R1 ABB E1.2N / MS 1250 3p FF | 72 Kbytes |
|
