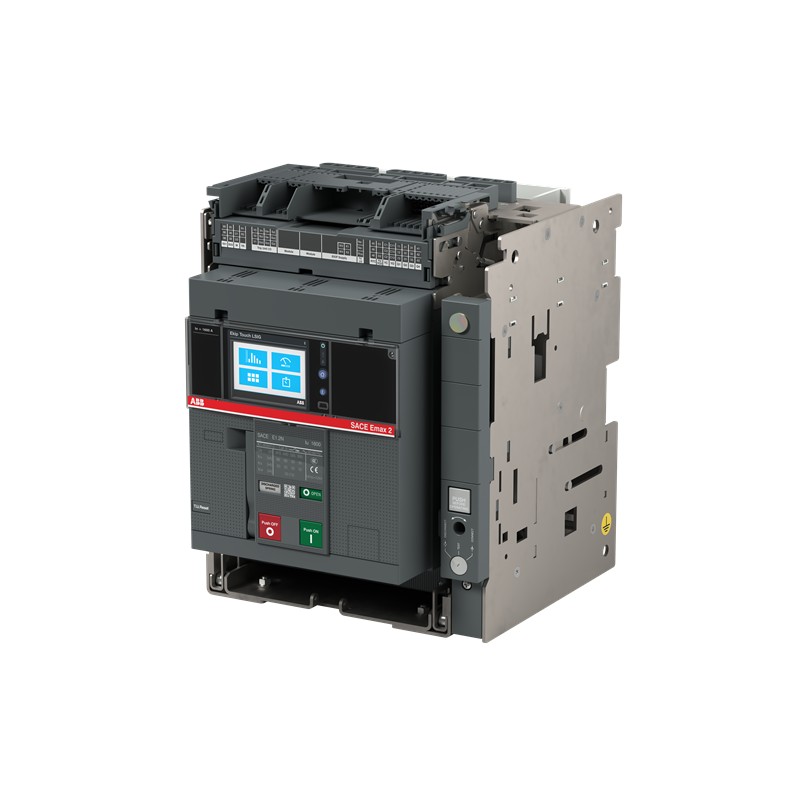

1SDA072076R1 ABB E1.2N 630 Ekip Touch-LSIG 3p WMP
Artikel-Nr.: 1SDA072076R1
Hersteller: ABB
Beschreibung:
E1.2N 630 Ekip Touch-LSIG 3p WMP
E1.2N 630 Ekip Touch LSIG 3P W MP
E1.2N 630 Ekip Touch LSIG 3p WMP Offener Leistungsschalter Emax2 Ausführung In Ausfahrbar
Kategorien:
- Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
- ABB > Rack " Megamax - Emax " > E1.2
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
ZULETZT ANGESEHEN
MEHR INFOS
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2360 |
| Umweltprodukterklärung - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 76.4 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 3ce22cc5-4f6a-4e28-b411-0ad3bf4c07ae Italien (IT) |
| Vereinfachtes SCIP | 2adbf71c-3997-47aa-bce9-e90a50777129 Deutschland (DE) |
| 19041a08-6dde-41ab-b990-514ba89ec219 Ungarn (HU) | |
| 19c195a7-6629-468d-94bb-8104b83fc619 Belgien (BE) | |
| e1a3a3ea-edb8-4f3c-ab8d-3e33d648b67b Spanien (ES) | |
| eec1cfe5-4c66-4cd3-b733-b646b8e10b10 Ungarn (HU) | |
| 173a9455-c4dd-4de2-bb7d-ba89e9c572be Norwegen (NO) | |
| c90a8576-4fbf-4d4e-ac76-2040af781eba Polen (PL) | |
| 04af3b8d-21ff-47b5-87d6-8234da86eaf5 Griechenland (GR) | |
| 2e3e3faf-e3d9-42e1-ac08-9f6a917060e4 Finnland (FI) | |
| 6107f667-aebf-4545-b9e7-dc50aeb649eb Niederlande (NL) | |
| 3471ff3f-2a68-46ee-abfa-f875ab8cee14 Frankreich (FR) | |
| 2ccdfe02-1ad1-4063-8d77-e3386100a4ee Schweden (SE) | |
| 82cec120-23a7-40d3-80fb-67ed84cdd6a7 Estland (EE) | |
| f7550928-9105-4878-bfc7-2e78e672ae94 Deutschland (DE) | |
| 46d2ba64-f598-4b8c-b2f9-5de52ea127db Belgien (BE) | |
| d20c043e-6049-431f-a548-170b04e7b202 Dänemark (DK) | |
| d0a7f520-2ba5-4165-b396-d102aca3d96d Deutschland (DE) | |
| bef03dda-6881-45d5-9515-d799cebaab26 Frankreich (FR) | |
| 4de6cc58-a33b-4d7b-86f1-a20d778a8bfd Kroatien (CR) | |
| 428e0cbb-eaf2-4a49-a2d0-7680de6da9a3 Deutschland (DE) | |
| adb975de-8674-4e41-b6d9-db0fd64a554b Deutschland (DE) | |
| 58fa8876-2779-4be3-8f27-3a5cc0bc6534 Bulgarien (BG) | |
| 48f8dea5-e709-4870-8fec-7e0383a01b74 Portugal (PT) | |
| 284fa083-c96c-478f-82db-dd56cf43e8c4 Schweden (SE) | |
| 9cddc12c-3f6a-4213-bc33-23f379b4bbde Tschechische Republik (CZ) | |
| a15ff459-361e-4db2-bbeb-7503af2f9289 Polen (PL) | |
| cd9bb8a6-d9f1-47bb-81af-96b60a119a71 Polen (PL) | |
| Umgebungsbedingungen | |
| Umweltinformationen | Nicht verfügbar |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | Z1NNEEAF000A000000XX |
| EAN | 8015644759261 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 278 mm |
| Höhe (Netto-Abmessung) | 363.5 mm |
| Tiefe (Netto-Abmessung) | 271 mm |
| Nettogewicht | 18 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 270 mm |
| Höhe Verpackungseinheit 1 | 350 mm |
| Länge Verpackungseinheit 1 | 330 mm |
| Bruttogewicht Verpackungseinheit 1 | 20 kg |
| EAN Verpackungseinheit 1 | 8015644759261 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| CAD Maßzeichnung | 1SDH001252R0024 |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 8000 Zyklen |
| Ue = 500 ... 690 V 8000 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 62 W |
| Bemessungsstrom (In) | 630 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | (nach IEC 60947-2) 12 kV |
| Bemessungsisolationsspannung (Ui) | AC 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics) | 100 % |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 50 kA |
| (für 3 s) 30 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (400 V AC) 66 kA |
| (415 V AC) 66 kA | |
| (440 V AC) 66 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Bemessungsdauerstrom (Iu) | 630 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | Ekip Touch LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | N |
| Normen | IEC |
| Produktvariante | E1.2 |
| Geeignet für IT-Netzwerke | Yes, 690V |
| Zertifikate und Deklarationen | |
| Atex Zertifikat | No certification needed |
| CSA Zertifikat | No certification needed |
| CSA Zertifikat (eigensicher) | No certification needed |
| Datenblatt, technische Information | 1SDC200023D0109 |
| Konformitätserklärung - CE | 9AKK106713A5546 |
| UL Zertifikat | No certification needed |
| VDE Zertifikat | No certification needed |
| Mechanische Zeichnungen | 1SDH000999R0103 |
| Verdrahtungsplan | 1SDM000091R0001 |
| Montage- und Betriebsanleitung | 1SDH000999R0003 |
| Montage- und Betriebsanleitung Teil 2 | 1SDH001316R1003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| IDEA Granular Category Code (IGCC) | 4926 >> Air circuit breakers |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39121615 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA072076R1 Niederspannungsschaltgeräte (EC000228)
Merkmalsname
Merkmalswert
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert630 A
MerkmalsnameBemessungsspannung (EF003977)
Merkmalswert690 V
MerkmalsnameBemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048)
Merkmalswert66 kA
MerkmalsnameÜberlastauslöser Stromeinstellung (EF002336)
Merkmalswert252.0 A
MerkmalsnameEinstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129)
Merkmalswert378.0 A
MerkmalsnameEinstellbereich des unverzögerten Kurzschlussauslösers (EF007131)
Merkmalswert945.0 A
MerkmalsnameIntegrierter Erdschlussschutz (EF007296)
MerkmalswertJa
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertAnschluss über separates Chassisteil
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Einschubtechnik
MerkmalsnameGeeignet für Hutschienenmontage (EF007250)
MerkmalswertNein
MerkmalsnameHutschienenmontage optional (EF008904)
MerkmalswertNein
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert4
MerkmalsnameMit Ausgelöstmelder (EF007006)
MerkmalswertJa
MerkmalsnameMit integriertem Unterspannungsauslöser (EF001390)
MerkmalswertNein
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnamePosition des Anschlusses für Hauptstromkreis (EF006671)
MerkmalswertAnschluss über separates Chassisteil
MerkmalsnameAusführung des Betätigungselements (EF006976)
MerkmalswertDrucktaster
MerkmalsnameKomplettgerät mit Schutzeinheit (EF008906)
MerkmalswertJa
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertJa
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP30
