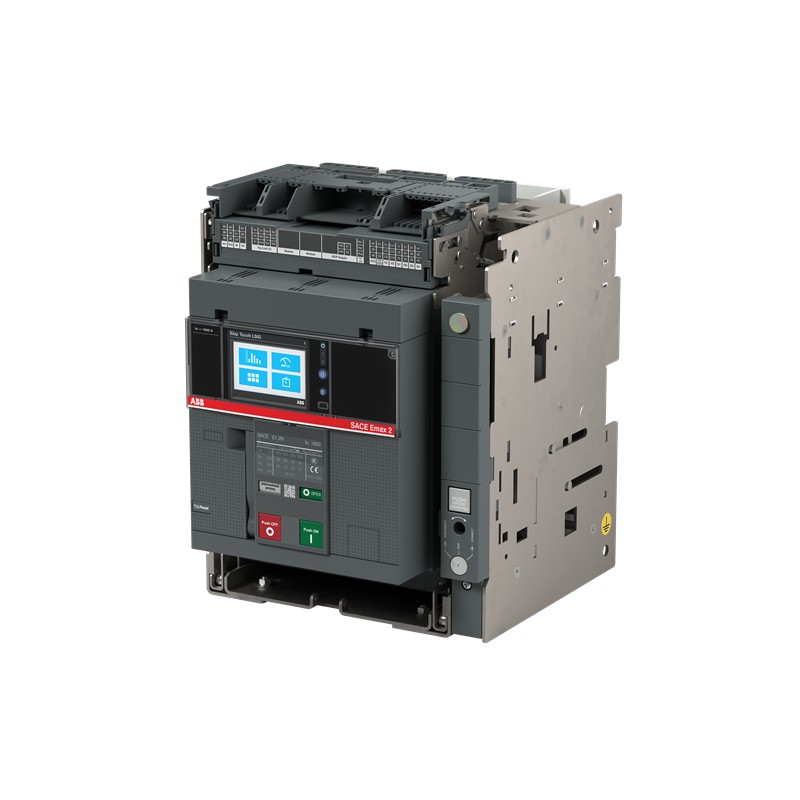

1SDA072075R1 ABB E1.2N 630 Ekip Touch-LSI 3p WMP Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA072075R1 ABB E1.2N 630 Ekip Touch-LSI 3p WMP

1SDA072075R1

ABB

E1.2N 630 Ekip Touch-LSI 3p WMP

E1.2N 630 Ekip Touch LSI 3p WMP Offener Leistungsschalter Emax2 Ausführung In Ausfahrbar

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Rack " Megamax - Emax " > E1.2

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $5,436.67
Stückpreis: $5,436.67
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis Null Abfall auf Deponien verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2360
Umweltprodukterklärung - EPD9AKK108468A1900
9AKK108468A3028
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 76.4 %
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIPa4531c46-d451-41e4-bafb-5fc41c0f1acf Italien (IT)
Vereinfachtes SCIP4961b6e8-afec-4a5c-8ed7-6a9dc5ef7bcd Deutschland (DE)
755b0427-eff0-4460-b2c6-a0e190ff9c29 Bulgarien (BG)
9f96fdce-84d2-4c38-b66f-58f6634f1647 Schweden (SE)
a44fd514-d873-4b2c-a47d-d90b45239626 Portugal (PT)
61c3323a-d8e8-456d-b8bb-f55d721e8179 Polen (PL)
61873f48-f85d-4b5a-a6b7-8d99d9347b04 Polen (PL)
e4210830-0835-420c-83ef-471f0b16c58f Tschechische Republik (CZ)
9b5310f7-b954-4921-b9ce-ef830bc2db97 Spanien (ES)
ad42fd8e-763b-4ccc-85ce-cb5a0ae850c5 Belgien (BE)
ea4a8ca5-bc8e-418a-82ad-370b125c07c7 Polen (PL)
c182aeb1-d75c-45c9-8e45-0cd4919a3615 Norwegen (NO)
12ed0b6f-53a8-4e90-92c0-eae46bee7aaa Ungarn (HU)
8487c914-ecab-4ce6-abac-627ecf57b28f Schweden (SE)
b7045cda-e571-405e-8ec8-c498c1eebcdd Niederlande (NL)
1f7d95e5-25a7-431a-a317-cb8f08924c79 Estland (EE)
a4d8ca5e-9b33-4573-9fd7-bf48cf2897f5 Finnland (FI)
3ecc0a4b-1d27-4671-9b44-60d0c463dc8d Frankreich (FR)
04fdb760-fa7c-4399-8769-4d638c88aec9 Griechenland (GR)
95127f28-831a-461c-b6e9-bd72d7b9263d Deutschland (DE)
e5462bbc-5597-4783-9ee8-4ca106e9b6fa Deutschland (DE)
cd36eb86-b8b6-4ad8-9022-1c8759c4a9b9 Kroatien (CR)
a059eb7c-9205-4ef3-a75c-ab89f359d248 Belgien (BE)
fff07bf0-5a2c-4e91-9bbb-1b67adb112d8 Dänemark (DK)
3f2c6a69-d021-40cf-bf97-b98c9245f91d Deutschland (DE)
7d48350f-7a35-4364-b446-30a282096488 Deutschland (DE)
418b83cc-684a-47df-b5a5-3e796cd98f59 Frankreich (FR)
d828b577-0801-4a73-bd93-540bb407234c Ungarn (HU)
Umgebungsbedingungen
UmweltinformationenNicht verfügbar
Bestelldaten
Lokale Bestellnummer_USCONZ1NNEEAE000A000000XX
EAN8015644759254
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)278 mm
Höhe (Netto-Abmessung)363.5 mm
Tiefe (Netto-Abmessung)271 mm
Nettogewicht18 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1270 mm
Höhe Verpackungseinheit 1350 mm
Länge Verpackungseinheit 1330 mm
Bruttogewicht Verpackungseinheit 120 kg
EAN Verpackungseinheit 18015644759254
Weitere Informationen
BaureiheSACE Emax 2
ProduktnameOffener Leistungsschalter
ProdukttypOffener Leistungsschalter
VersionW
CAD Maßzeichnung1SDH001252R0024
Technische Daten
StromartAC
Elektrische BelastbarkeitUe = < 440 V 8000 Zyklen
Ue = 500 ... 690 V 8000 Zyklen
30 Schaltspiele/Std
Mechanische Lebensdauer20000 Zyklen
60 Schaltspiele/Std
Anzahl Pole3P
Verlustleistung62 W
Bemessungsstrom (In)630 A
Bemessungsstoßspannungsfestigkeit (Uimp)(nach IEC 60947-2) 12 kV
Bemessungsisolationsspannung (Ui)AC 1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(220 V AC) 50 kA
(230 V AC) 50 kA
(380 V AC) 50 kA
(400 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 50 kA
(660 V AC) 50 kA
(690 V AC) 50 kA
Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics)100 %
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 50 kA
(für 3 s) 30 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(400 V AC) 66 kA
(415 V AC) 66 kA
(440 V AC) 66 kA
(500 V AC) 50 kA
(525 V AC) 50 kA
(690 V AC) 50 kA
Bemessungsdauerstrom (Iu)630 A
Bemessungsspannung (Ur)690 V
AuslöserEkip Touch LSI
AuslösertypEL
KurzschlussfestigkeitN
NormenIEC
ProduktvarianteE1.2
Geeignet für IT-NetzwerkeYes, 690V
Zertifikate und Deklarationen
Atex ZertifikatNo certification needed
CSA ZertifikatNo certification needed
CSA Zertifikat (eigensicher)No certification needed
Datenblatt, technische Information1SDC200023D0109
Konformitätserklärung - CE9AKK106713A5546
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Mechanische Zeichnungen1SDH000999R0103
Verdrahtungsplan1SDM000091R0001
Montage- und Betriebsanleitung1SDH000999R0003
Montage- und Betriebsanleitung Teil 21SDH001316R1003
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
IDEA Granular Category Code (IGCC)4926 >> Air circuit breakers
Kennbuchstabe (elektrische Betriebsmittel)Q
UNSPSC39121615
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27370409

ETIM for 1SDA072075R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 630 A
Bemessungsspannung (EF003977) 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 66 kA
Überlastauslöser Stromeinstellung (EF002336) 252.0 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 378.0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 945.0 A
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Anschluss über separates Chassisteil
Gerätebauart (EF008240) Einbaugerät Einschubtechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 4
Mit Ausgelöstmelder (EF007006) Ja
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 3
Position des Anschlusses für Hauptstromkreis (EF006671) Anschluss über separates Chassisteil
Ausführung des Betätigungselements (EF006976) Drucktaster
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP30

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG EMAX 2 EN.pdf 207 Mbytes
E1.2N 630 Ekip Touch LSI 3p WMP - ABB - E1.2N630 - 1SDA072075R1 95 Kbytes E1.2N 630 Ekip Touch LSI 3p WMP - ABB - E1.2N630 - 1SDA072075R1
E1.2N630 1SDA072075R1 ABB E1.2N 630 Ekip Touch-LSI 3p WMP 76 Kbytes E1.2N 630 Ekip Touch LSI 3p WMP - ABB - E1.2N630 - 1SDA072075R1
