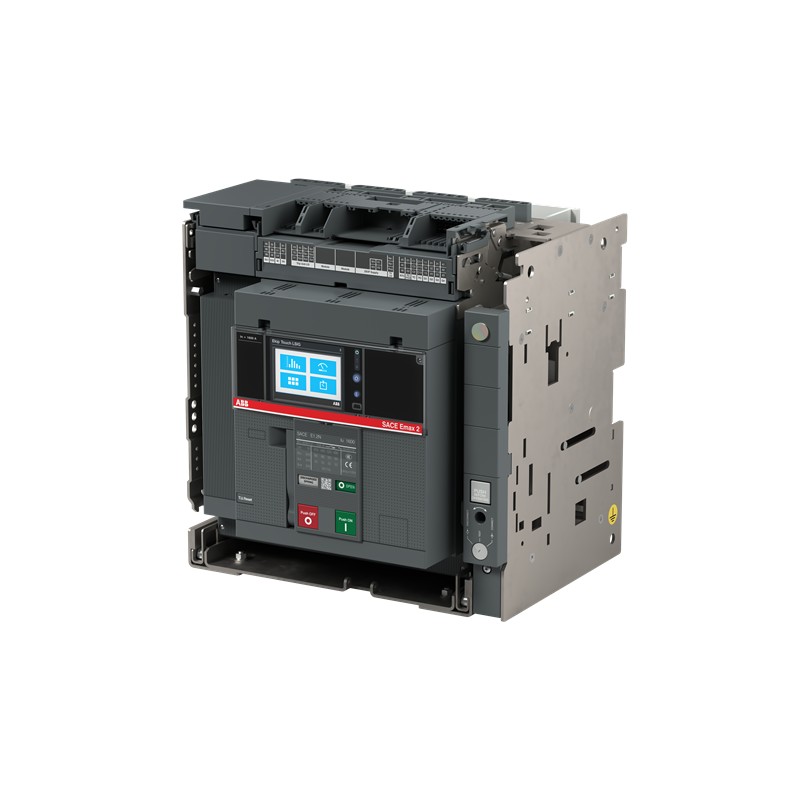

1SDA072826R1 ABB E1.2N 1250 Ekip Touch-LSIG 4p WMP Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA072826R1 ABB E1.2N 1250 Ekip Touch-LSIG 4p WMP

1SDA072826R1

ABB

E1.2N 1250 Ekip Touch-LSIG 4p WMP

E1.2N 1250 Ekip Touch LSIG 4p WMP Offener Leistungsschalter Emax2 Ausführung In Ausfahrbar

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Rack " Megamax - Emax " > E1.2

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $8,761.15
Stückpreis: $8,761.15
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis Null Abfall auf Deponien verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2360
Umweltprodukterklärung - EPD9AKK108468A1900
9AKK108468A3028
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 76.4 %
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIPf706f64c-1816-48c2-ba7f-ba318bd1213a Italien (IT)
Vereinfachtes SCIPc7eaf099-fa25-45c1-9a7d-9cec47719125 Deutschland (DE)
71ab9430-94fc-4b92-9b78-20e066ea0305 Polen (PL)
49d2acbe-277d-4ff0-804b-e125c9d7c39e Polen (PL)
0ec18ee0-651f-4b30-b8f3-2c02abfc4fc1 Schweden (SE)
cadaa8c7-2da2-4b7e-bdc8-cee2968000a0 Deutschland (DE)
9ed46379-537c-4e26-b4da-02297a545931 Kroatien (CR)
251a1cab-c91f-4fc8-907a-095eb14c40f6 Tschechische Republik (CZ)
764ebbf2-da91-4ea0-b71e-1d534a3a4a0d Belgien (BE)
b1fa6271-af19-418c-8c92-8eec532e362e Frankreich (FR)
7d975a2a-363c-4504-921b-910c14b34ac0 Norwegen (NO)
aeb71983-023d-4681-b0a5-ebf762cc8688 Finnland (FI)
2d1f7c44-1978-4392-baac-5fb5296c13de Estland (EE)
9da780f7-43f1-4d0a-859b-94986a8f1069 Ungarn (HU)
158d43e7-7ec9-48a9-9f31-d1a3d560d67e Griechenland (GR)
97bd931a-2d31-4611-8086-74d8093b5443 Portugal (PT)
8a0b9a63-56e9-46f5-8185-0165294db14c Dänemark (DK)
57409d2d-c9bb-4f57-b4ad-b8f47679475f Deutschland (DE)
5b110416-dfea-4cb7-9796-def364c7d1a0 Frankreich (FR)
5d3145aa-7fff-436e-b269-ba7d3989bcba Deutschland (DE)
b1a06eeb-eac9-4158-9d65-64ddbc8f9865 Polen (PL)
2ebf9784-2676-4bee-8bcd-2791a4bf8167 Schweden (SE)
652366ad-cc17-4050-b318-6449e7e5c01e Belgien (BE)
a91d2139-5d19-4b94-a965-d7b82a76f6f5 Niederlande (NL)
59d3891e-40c7-4528-b46c-1a4fd6a6cdfb Ungarn (HU)
8968bf8c-e5d9-47cc-82d1-8f25c6e72e41 Deutschland (DE)
f62dfbf9-5502-4255-aad3-f2ac03b3f78d Spanien (ES)
a058f189-cca7-491e-918e-8dbdeac70498 Bulgarien (BG)
Umgebungsbedingungen
UmweltinformationenNicht verfügbar
Bestelldaten
Lokale Bestellnummer_USCONZANREHAF000A000000XX
EAN8015644766764
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)348 mm
Höhe (Netto-Abmessung)363.5 mm
Tiefe (Netto-Abmessung)271 mm
Nettogewicht20 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1350 mm
Höhe Verpackungseinheit 1350 mm
Länge Verpackungseinheit 1330 mm
Bruttogewicht Verpackungseinheit 123 kg
EAN Verpackungseinheit 18015644766764
Weitere Informationen
BaureiheSACE Emax 2
ProduktnameOffener Leistungsschalter
ProdukttypOffener Leistungsschalter
VersionW
CAD Maßzeichnung1SDH001252R0065
Technische Daten
StromartAC
Elektrische BelastbarkeitUe = < 440 V 8000 Zyklen
Ue = 500 ... 690 V 6500 Zyklen
30 Schaltspiele/Std
Mechanische Lebensdauer20000 Zyklen
60 Schaltspiele/Std
Neutralleiterstrom ([%Iu])100 %
Anzahl Pole4P
Verlustleistung244 W
Bemessungsstrom (In)1250 A
Bemessungsstoßspannungsfestigkeit (Uimp)(nach IEC 60947-2) 12 kV
Bemessungsisolationsspannung (Ui)AC 1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(220 V AC) 50 kA
(230 V AC) 50 kA
(380 V AC) 50 kA
(400 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 50 kA
(660 V AC) 50 kA
(690 V AC) 50 kA
Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics)100 %
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 50 kA
(für 3 s) 30 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(400 V AC) 66 kA
(415 V AC) 66 kA
(440 V AC) 66 kA
(500 V AC) 50 kA
(525 V AC) 50 kA
(690 V AC) 50 kA
Bemessungsdauerstrom (Iu)1250 A
Bemessungsspannung (Ur)690 V
AuslöserEkip Touch LSIG
AuslösertypEL
KurzschlussfestigkeitN
NormenIEC
ProduktvarianteE1.2
Geeignet für IT-NetzwerkeYes, 690V
Zertifikate und Deklarationen
Atex ZertifikatNo certification needed
CSA ZertifikatNo certification needed
CSA Zertifikat (eigensicher)No certification needed
Datenblatt, technische Information1SDC200023D0109
Konformitätserklärung - CE9AKK106713A5546
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Mechanische Zeichnungen1SDH000999R0103
Verdrahtungsplan1SDM000091R0001
Montage- und Betriebsanleitung1SDH000999R0003
Montage- und Betriebsanleitung Teil 21SDH001316R1003
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
IDEA Granular Category Code (IGCC)4926 >> Air circuit breakers
Kennbuchstabe (elektrische Betriebsmittel)Q
UNSPSC39121615
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27370409

ETIM for 1SDA072826R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 1250 A
Bemessungsspannung (EF003977) 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 66 kA
Überlastauslöser Stromeinstellung (EF002336) 1250 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 12500 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 1875.0 A
Integrierter Erdschlussschutz (EF007296) Ja
Anschlussart Hauptstromkreis (EF006819) Anschluss über separates Chassisteil
Gerätebauart (EF008240) Einbaugerät Einschubtechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 4
Mit Ausgelöstmelder (EF007006) Ja
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 4
Position des Anschlusses für Hauptstromkreis (EF006671) Anschluss über separates Chassisteil
Ausführung des Betätigungselements (EF006976) Drucktaster
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP30

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG EMAX 2 EN.pdf 207 Mbytes
E1.2N 1250 Ekip Touch LSIG 4p WMP - ABB - E1.2N1250 - 1SDA072826R1 96 Kbytes E1.2N 1250 Ekip Touch LSIG 4p WMP - ABB - E1.2N1250 - 1SDA072826R1
E1.2N1250 1SDA072826R1 ABB E1.2N 1250 Ekip Touch-LSIG 4p WMP 77 Kbytes E1.2N 1250 Ekip Touch LSIG 4p WMP - ABB - E1.2N1250 - 1SDA072826R1
