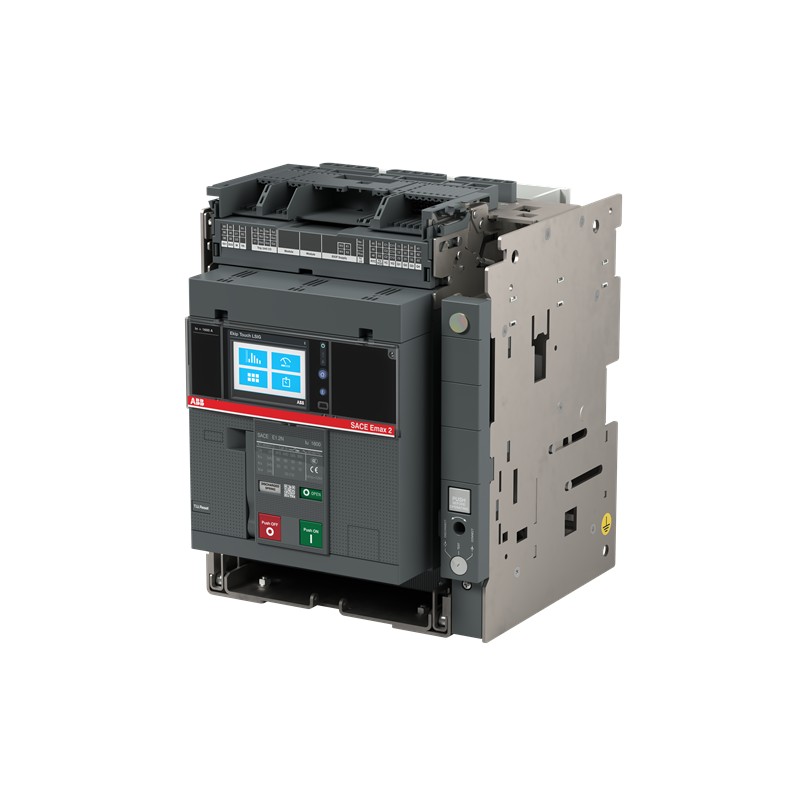

1SDA072194R1 ABB E1.2N 1250 Ekip Touch-LI 3p WMP
1SDA072194R1
ABB
E1.2N 1250 Ekip Touch-LI 3p WMP
E1.2N 1250 Ekip Touch LI 3p WMP Offener Leistungsschalter Emax2 Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Rack " Megamax - Emax " > E1.2
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2360 |
| Umweltprodukterklärung - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 76.4 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 90829932-f9fa-479d-9fae-907b3d0af3f5 Italien (IT) |
| Vereinfachtes SCIP | 65bb56df-8585-425c-ab0f-c3799594bf71 Norwegen (NO) |
| b75dd9e3-3820-406e-afa4-cb3f706e8c3c Deutschland (DE) | |
| 51020fcc-40fd-44fe-9813-8f4c300ccbd8 Deutschland (DE) | |
| ba69be87-6115-4efd-90e6-212be4bbc1d3 Deutschland (DE) | |
| 8aea2ba7-9c24-4438-84ab-1c4534d4641d Ungarn (HU) | |
| 83b69791-6d88-4f15-b8b7-64772f3ab775 Deutschland (DE) | |
| 05e45509-1ed3-43db-bbb6-4e113b959382 Schweden (SE) | |
| 98473819-49a5-4331-bba3-6a26c1b74ce8 Kroatien (CR) | |
| a4b97dfa-9052-456d-842e-700815428860 Portugal (PT) | |
| 667b83a2-0651-406f-bcec-4be0e6852273 Polen (PL) | |
| 25cfcdb3-cb19-4615-b466-217bcbebcd7e Polen (PL) | |
| 6d892923-cff5-40b8-97fc-cbf1ae37e12e Niederlande (NL) | |
| 51020fcc-40fd-44fe-9813-8f4c300ccbd8 Deutschland (DE) | |
| a4b97dfa-9052-456d-842e-700815428860 Portugal (PT) | |
| f95a72df-858c-4f41-a002-af402ac9d79b Tschechische Republik (CZ) | |
| 15b64bf6-8bfc-4e44-b7e0-5558f34cfbb2 Frankreich (FR) | |
| b8bece7b-584b-4c79-b1b7-f98b98046591 Schweden (SE) | |
| d50def89-821b-4a30-ab6e-d19aaea15d35 Finnland (FI) | |
| b75dd9e3-3820-406e-afa4-cb3f706e8c3c Deutschland (DE) | |
| e94a8fd6-a2f5-44cc-88f8-bfe2b3be3727 Polen (PL) | |
| 25cfcdb3-cb19-4615-b466-217bcbebcd7e Polen (PL) | |
| 326cd43f-5f0e-4cf2-a843-6b21e4c97d01 Ungarn (HU) | |
| d50def89-821b-4a30-ab6e-d19aaea15d35 Finnland (FI) | |
| 1f6a0bde-7782-457b-930c-cc1f7167390b Dänemark (DK) | |
| 257626e7-a8c7-42c5-af35-be95d4493c32 Griechenland (GR) | |
| 957e1ce7-d460-4107-a1e8-dd43cbaab86a Belgien (BE) | |
| 98473819-49a5-4331-bba3-6a26c1b74ce8 Kroatien (CR) | |
| fbb74cf5-d315-4961-bfa0-427b894f963f Deutschland (DE) | |
| b8bece7b-584b-4c79-b1b7-f98b98046591 Schweden (SE) | |
| 05e45509-1ed3-43db-bbb6-4e113b959382 Schweden (SE) | |
| 15b64bf6-8bfc-4e44-b7e0-5558f34cfbb2 Frankreich (FR) | |
| e94a8fd6-a2f5-44cc-88f8-bfe2b3be3727 Polen (PL) | |
| 83b69791-6d88-4f15-b8b7-64772f3ab775 Deutschland (DE) | |
| 717bc21a-f2f3-4264-b7c5-c7ed028793dc Estland (EE) | |
| 667b83a2-0651-406f-bcec-4be0e6852273 Polen (PL) | |
| 8aea2ba7-9c24-4438-84ab-1c4534d4641d Ungarn (HU) | |
| f95a72df-858c-4f41-a002-af402ac9d79b Tschechische Republik (CZ) | |
| fdd5319c-4db6-414b-906a-c19344887512 Bulgarien (BG) | |
| ba0c2b28-6be1-4a44-8eb9-0e643281bd05 Spanien (ES) | |
| 717bc21a-f2f3-4264-b7c5-c7ed028793dc Estland (EE) | |
| 257626e7-a8c7-42c5-af35-be95d4493c32 Griechenland (GR) | |
| 8dc61bc0-bdf6-4075-86a7-a7dc559a56aa Frankreich (FR) | |
| 6d892923-cff5-40b8-97fc-cbf1ae37e12e Niederlande (NL) | |
| 326cd43f-5f0e-4cf2-a843-6b21e4c97d01 Ungarn (HU) | |
| 8dc61bc0-bdf6-4075-86a7-a7dc559a56aa Frankreich (FR) | |
| ba69be87-6115-4efd-90e6-212be4bbc1d3 Deutschland (DE) | |
| ba0c2b28-6be1-4a44-8eb9-0e643281bd05 Spanien (ES) | |
| bbfeb42e-5149-4f58-a894-2fc3d610527b Belgien (BE) | |
| 1f6a0bde-7782-457b-930c-cc1f7167390b Dänemark (DK) | |
| fdd5319c-4db6-414b-906a-c19344887512 Bulgarien (BG) | |
| fbb74cf5-d315-4961-bfa0-427b894f963f Deutschland (DE) | |
| 65bb56df-8585-425c-ab0f-c3799594bf71 Norwegen (NO) | |
| 957e1ce7-d460-4107-a1e8-dd43cbaab86a Belgien (BE) | |
| bbfeb42e-5149-4f58-a894-2fc3d610527b Belgien (BE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | Nicht verfügbar |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | Z1NREHAD000A000000XX |
| EAN | 8015644760441 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 278 mm |
| Höhe (Netto-Abmessung) | 363.5 mm |
| Tiefe (Netto-Abmessung) | 271 mm |
| Nettogewicht | 18 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 270 mm |
| Höhe Verpackungseinheit 1 | 350 mm |
| Länge Verpackungseinheit 1 | 330 mm |
| Bruttogewicht Verpackungseinheit 1 | 20 kg |
| EAN Verpackungseinheit 1 | 8015644760441 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| CAD Maßzeichnung | 1SDH001252R0024 |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 8000 Zyklen |
| Ue = 500 ... 690 V 6500 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 244 W |
| Bemessungsstrom (In) | 1250 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | (nach IEC 60947-2) 12 kV |
| Bemessungsisolationsspannung (Ui) | AC 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics) | 100 % |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 50 kA |
| (für 3 s) 30 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (400 V AC) 66 kA |
| (415 V AC) 66 kA | |
| (440 V AC) 66 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Bemessungsdauerstrom (Iu) | 1250 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | Ekip Touch LI |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | N |
| Normen | IEC |
| Produktvariante | E1.2 |
| Geeignet für IT-Netzwerke | Yes, 690V |
| Zertifikate und Deklarationen | |
| Atex Zertifikat | No certification needed |
| CSA Zertifikat | No certification needed |
| CSA Zertifikat (eigensicher) | No certification needed |
| Datenblatt, technische Information | 1SDC200023D0109 |
| Konformitätserklärung - CE | 9AKK106713A5546 |
| UL Zertifikat | No certification needed |
| VDE Zertifikat | No certification needed |
| Mechanische Zeichnungen | 1SDH000999R0103 |
| Verdrahtungsplan | 1SDM000091R0001 |
| Montage- und Betriebsanleitung | 1SDH000999R0003 |
| Montage- und Betriebsanleitung Teil 2 | 1SDH001316R1003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| IDEA Granular Category Code (IGCC) | 4926 >> Air circuit breakers |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39121615 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 1250 A |
| Bemessungsspannung (EF003977) | 690 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) | 66 kA |
| Überlastauslöser Stromeinstellung (EF002336) | 1250 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 1875.0 A |
| Integrierter Erdschlussschutz (EF007296) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Anschluss über separates Chassisteil |
| Gerätebauart (EF008240) | Einbaugerät Einschubtechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 4 |
| Mit Ausgelöstmelder (EF007006) | Ja |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | Anschluss über separates Chassisteil |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E1.2N 1250 Ekip Touch LI 3p WMP - ABB - E1.2N1250 - 1SDA072194R1 | 96 Kbytes |
|
| E1.2N1250 1SDA072194R1 ABB E1.2N 1250 Ekip Touch-LI 3p WMP | 76 Kbytes |
|
