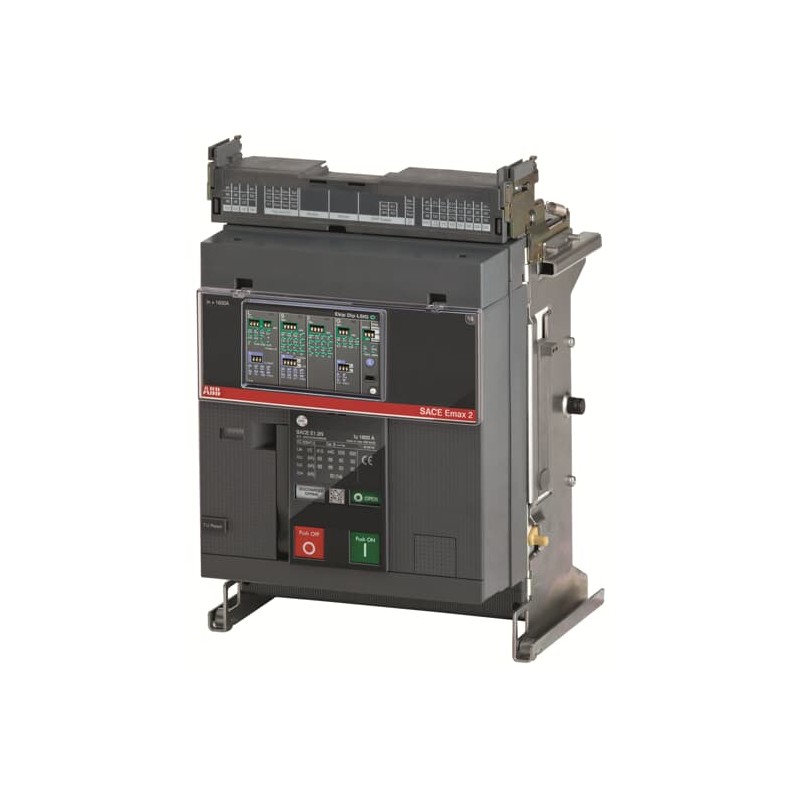

1SDA072193R1 ABB E1.2N 1250 Ekip Dip LSIG 3p WMP
1SDA072193R1
ABB
E1.2N 1250 Ekip Dip LSIG 3p WMP
E1.2N 1250 Ekip Dip LSIG 3p WMP Offener Leistungsschalter Emax2 Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Rack " Megamax - Emax " > E1.2
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2360 |
| Umweltprodukterklärung - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 76.4 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 2d254ce9-1bf5-48c9-b55d-0ae305ab4c68 Italien (IT) |
| Vereinfachtes SCIP | 07e6f449-9830-4007-82c9-0d4e73092edb Schweden (SE) |
| 9a9ad8d5-15b0-402d-88c3-9596ec9cb275 Dänemark (DK) | |
| ca18552b-ea83-4616-bfca-5dbff0716c52 Deutschland (DE) | |
| 71e6e12e-f6a9-43f0-9458-1a3edae0c9a4 Norwegen (NO) | |
| de9a238c-f29e-49d0-829a-b1d19ba23639 Deutschland (DE) | |
| 195073a3-d3a2-4a74-a910-c49147c945e2 Bulgarien (BG) | |
| e8ced3f0-5c40-426d-b595-bbd7e698affd Belgien (BE) | |
| 7c8ff5ce-08f9-4b36-8762-916516cb3895 Belgien (BE) | |
| c4e105cb-43f6-422d-98e2-7bd6c43809b7 Polen (PL) | |
| 6ae915f9-c9d6-4664-aa35-597dd8b53516 Deutschland (DE) | |
| 8ebf46b5-0984-4a05-a173-27e6180630e8 Ungarn (HU) | |
| 466be796-5d8d-4182-9c97-cc3d29bb1144 Finnland (FI) | |
| 6ae915f9-c9d6-4664-aa35-597dd8b53516 Deutschland (DE) | |
| 9a9ad8d5-15b0-402d-88c3-9596ec9cb275 Dänemark (DK) | |
| ca18552b-ea83-4616-bfca-5dbff0716c52 Deutschland (DE) | |
| 35471cca-7e39-4945-9945-ca51d3916237 Griechenland (GR) | |
| 29a3b25d-aa51-4b8d-9a9e-179fdff50d4f Polen (PL) | |
| de9a238c-f29e-49d0-829a-b1d19ba23639 Deutschland (DE) | |
| 466be796-5d8d-4182-9c97-cc3d29bb1144 Finnland (FI) | |
| 9e4ccaf9-7667-471e-996b-72c7c370bad1 Kroatien (CR) | |
| e8ced3f0-5c40-426d-b595-bbd7e698affd Belgien (BE) | |
| 047588e5-5217-440c-8eb4-1597eb00dd15 Portugal (PT) | |
| 2cdb61a8-9fdd-4769-a0c9-0a05108e732a Polen (PL) | |
| 29a3b25d-aa51-4b8d-9a9e-179fdff50d4f Polen (PL) | |
| c6d17108-137f-4fe8-a86b-e1386fc50d99 Niederlande (NL) | |
| 195073a3-d3a2-4a74-a910-c49147c945e2 Bulgarien (BG) | |
| c8e447f4-4dc8-4a3e-b333-e1b905b0f673 Deutschland (DE) | |
| 05bc6790-493a-48e0-9f86-2f5c9c26709f Ungarn (HU) | |
| 9e4ccaf9-7667-471e-996b-72c7c370bad1 Kroatien (CR) | |
| ba8854e0-88b6-46cb-8cc1-eef8216424fd Schweden (SE) | |
| 22793b9e-6133-4195-8b75-6daff46562f8 Deutschland (DE) | |
| 15f35f79-f2a7-479b-ac46-59708853a7aa Tschechische Republik (CZ) | |
| 047588e5-5217-440c-8eb4-1597eb00dd15 Portugal (PT) | |
| 0c464755-5ae1-47d0-9410-485fce03396e Frankreich (FR) | |
| 71e6e12e-f6a9-43f0-9458-1a3edae0c9a4 Norwegen (NO) | |
| 726dfda9-f37a-4e4d-8a01-f3c5730bcc5f Spanien (ES) | |
| 7c8ff5ce-08f9-4b36-8762-916516cb3895 Belgien (BE) | |
| c8e447f4-4dc8-4a3e-b333-e1b905b0f673 Deutschland (DE) | |
| 4b56b607-a88d-4fc4-8859-764aa267054c Frankreich (FR) | |
| 8ebf46b5-0984-4a05-a173-27e6180630e8 Ungarn (HU) | |
| 1ba85dd6-8867-4906-9fcc-967b15cfb1bf Estland (EE) | |
| c6d17108-137f-4fe8-a86b-e1386fc50d99 Niederlande (NL) | |
| 2cdb61a8-9fdd-4769-a0c9-0a05108e732a Polen (PL) | |
| 4b56b607-a88d-4fc4-8859-764aa267054c Frankreich (FR) | |
| 35471cca-7e39-4945-9945-ca51d3916237 Griechenland (GR) | |
| 1ba85dd6-8867-4906-9fcc-967b15cfb1bf Estland (EE) | |
| 05bc6790-493a-48e0-9f86-2f5c9c26709f Ungarn (HU) | |
| 15f35f79-f2a7-479b-ac46-59708853a7aa Tschechische Republik (CZ) | |
| 22793b9e-6133-4195-8b75-6daff46562f8 Deutschland (DE) | |
| ba8854e0-88b6-46cb-8cc1-eef8216424fd Schweden (SE) | |
| c4e105cb-43f6-422d-98e2-7bd6c43809b7 Polen (PL) | |
| 0c464755-5ae1-47d0-9410-485fce03396e Frankreich (FR) | |
| 07e6f449-9830-4007-82c9-0d4e73092edb Schweden (SE) | |
| 726dfda9-f37a-4e4d-8a01-f3c5730bcc5f Spanien (ES) | |
| Umgebungsbedingungen | |
| Umweltinformationen | Nicht verfügbar |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | Z1NREHAC000A000000XX |
| EAN | 8015644760434 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 278 mm |
| Höhe (Netto-Abmessung) | 363.5 mm |
| Tiefe (Netto-Abmessung) | 271 mm |
| Nettogewicht | 18 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 270 mm |
| Höhe Verpackungseinheit 1 | 350 mm |
| Länge Verpackungseinheit 1 | 330 mm |
| Bruttogewicht Verpackungseinheit 1 | 20 kg |
| EAN Verpackungseinheit 1 | 8015644760434 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| CAD Maßzeichnung | 1SDH001252R0024 |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 8000 Zyklen |
| Ue = 500 ... 690 V 6500 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 244 W |
| Bemessungsstrom (In) | 1250 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | (nach IEC 60947-2) 12 kV |
| Bemessungsisolationsspannung (Ui) | AC 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics) | 100 % |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 50 kA |
| (für 3 s) 30 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (400 V AC) 66 kA |
| (415 V AC) 66 kA | |
| (440 V AC) 66 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Bemessungsdauerstrom (Iu) | 1250 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | Ekip Dip LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | N |
| Normen | IEC |
| Produktvariante | E1.2 |
| Geeignet für IT-Netzwerke | Yes, 690V |
| Zertifikate und Deklarationen | |
| Atex Zertifikat | No certification needed |
| CSA Zertifikat | No certification needed |
| CSA Zertifikat (eigensicher) | No certification needed |
| Datenblatt, technische Information | 1SDC200023D0109 |
| Konformitätserklärung - CE | 9AKK106713A5546 |
| UL Zertifikat | No certification needed |
| VDE Zertifikat | No certification needed |
| Mechanische Zeichnungen | 1SDH000999R0103 |
| Verdrahtungsplan | 1SDM000091R0001 |
| Montage- und Betriebsanleitung | 1SDH000999R0003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| IDEA Granular Category Code (IGCC) | 4926 >> Air circuit breakers |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39121615 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 1250 A |
| Bemessungsspannung (EF003977) | 690 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) | 66 kA |
| Überlastauslöser Stromeinstellung (EF002336) | 1250 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 12500 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 1875.0 A |
| Integrierter Erdschlussschutz (EF007296) | Ja |
| Anschlussart Hauptstromkreis (EF006819) | Anschluss über separates Chassisteil |
| Gerätebauart (EF008240) | Einbaugerät Einschubtechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 4 |
| Mit Ausgelöstmelder (EF007006) | Ja |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | Anschluss über separates Chassisteil |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E1.2N 1250 Ekip Dip LSIG 3p WMP - ABB - E1.2N1250 - 1SDA072193R1 | 89 Kbytes |
|
| E1.2N1250 1SDA072193R1 ABB E1.2N 1250 Ekip Dip LSIG 3p WMP | 73 Kbytes |
|
