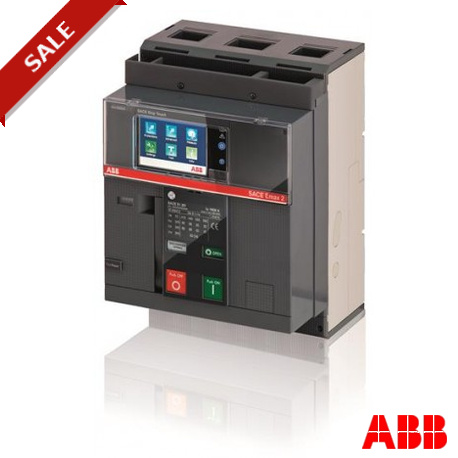

1SDA070756R1 ABB E1.2C 800 Ekip Touch-LSIG 3p FF
1SDA070756R1
ABB
E1.2C 800 Ekip Touch-LSIG 3p FF
E1.2C 800 Ekip Touch LSIG 3p F F Offener Leistungsschalter Emax2 mit vorderseit. Anschlüssen
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Rack " Megamax - Emax " > E1.2
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2360 |
| Umweltprodukterklärung - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Verlängerung der Produktlebensdauer | Lebenslange Verlängerungsdienste werden angeboten |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 76.4 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 16afd69f-328d-4432-b352-fe9919109fc5 China (CN) |
| Vereinfachtes SCIP | e3a9d541-b0ac-459e-806f-15b868ab1987 Belgien (BE) |
| 233cf28c-84b6-41cb-a415-59dfa92ffc8d Frankreich (FR) | |
| ff53dc91-8476-4770-9143-3251e0064984 Deutschland (DE) | |
| 4bea323e-67bd-494d-8b46-9e475f8d78b3 Finnland (FI) | |
| f3b7de89-4a5e-4ddf-afe3-41c4e0477062 Deutschland (DE) | |
| 4fe0fe8a-f82a-4d3c-a903-a960cd08f541 Deutschland (DE) | |
| 672d9c2c-98e2-45fe-b9e0-d537552f36d4 Dänemark (DK) | |
| ba647b7e-e3e5-4895-8f08-7dbb9c88d139 Polen (PL) | |
| a4016106-ddef-4c24-8a84-2afdac56a2d6 Spanien (ES) | |
| 0cc20d2d-c642-485d-b5a5-5b08cb6eda44 Ungarn (HU) | |
| 2fc70c19-ca94-4522-b370-a68b357eff9e Kroatien (CR) | |
| d78ddc76-74f8-47fa-842f-786c263730f9 Belgien (BE) | |
| 89cd00ac-f975-4277-8c92-89a500b3d19d Estland (EE) | |
| 83d08976-94c6-4d5e-a96c-5c2b021d0fd0 Deutschland (DE) | |
| ca181131-1d20-4d57-8884-aa6e8dd5f506 Ungarn (HU) | |
| 1344884d-43d8-42d6-9078-ab9e94294382 Bulgarien (BG) | |
| 4da99c3f-3b24-4fff-ac43-33a6613fca9d Polen (PL) | |
| bc71f67f-abcb-48ca-b024-9d92319a4878 Norwegen (NO) | |
| 387edc5b-43dd-4e8a-9b3c-70af9c0b6dcc Schweden (SE) | |
| 86b4d933-5020-44ac-97e2-3c3f0c12e625 Portugal (PT) | |
| cc40550d-6a87-43a4-94e4-5450a4ef9bd5 Polen (PL) | |
| ceb166a3-753d-4b10-9ce0-90c2da399c67 Niederlande (NL) | |
| 55d22916-4f00-419f-a730-f2228553c698 Tschechische Republik (CZ) | |
| 214e1178-f07b-4b09-8bcf-5db578552c0a Deutschland (DE) | |
| 357f4ab5-8391-446d-a25e-6b78878c1897 Griechenland (GR) | |
| 899529d4-93bc-49cb-92c2-ebcb6e93b044 Frankreich (FR) | |
| 293fbfea-ff47-4ca9-9b1b-04f7f5f81cc5 Schweden (SE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | Nicht verfügbar |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | Z1CPEFBF000A000000XX |
| EAN | 8015644746063 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 210 mm |
| Höhe (Netto-Abmessung) | 296 mm |
| Tiefe (Netto-Abmessung) | 183 mm |
| Nettogewicht | 14 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 270 mm |
| Höhe Verpackungseinheit 1 | 350 mm |
| Länge Verpackungseinheit 1 | 330 mm |
| Bruttogewicht Verpackungseinheit 1 | 16 kg |
| EAN Verpackungseinheit 1 | 8015644746063 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | F |
| CAD Maßzeichnung | 1SDH001252R0001 |
| Technische Daten | |
| Anschlussmöglichkeit | 500 mm² |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 8000 Zyklen |
| Ue = 500 ... 690 V 8000 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 50 W |
| Bemessungsstrom (In) | 800 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | (gemäß IEC 60947-2) 12 kV |
| Bemessungsisolationsspannung (Ui) | AC 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics) | 100 % |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 42 kA |
| (für 3 s) 24 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (400 V AC) 50 kA |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 42 kA | |
| (525 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Bemessungsdauerstrom (Iu) | 800 A |
| Bemessungsspannung (Ur) | 690 V |
| Empfohlener Schraubendreher | M12 |
| Auslöser | Ekip Touch LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | C |
| Normen | IEC |
| Produktvariante | E1.2 |
| Geeignet für IT-Netzwerke | Yes, 690V |
| Klemmenanschlussart | vorderseitig |
| Anschlussart | Bolzen |
| Anzugsdrehmoment | 45 N·m |
| Zertifikate und Deklarationen | |
| Atex Zertifikat | No certification needed |
| CSA Zertifikat | No certification needed |
| CSA Zertifikat (eigensicher) | No certification needed |
| Datenblatt, technische Information | 1SDC200023D0109 |
| Konformitätserklärung - CE | 9AKK106713A5546 |
| Konformitätserklärung gemäß EU Data Act | 1SDH002560A1001 |
| UL Zertifikat | No certification needed |
| VDE Zertifikat | No certification needed |
| Mechanische Zeichnungen | 1SDH000999R0101 |
| Verdrahtungsplan | 1SDM000091R0001 |
| Montage- und Betriebsanleitung | 1SDH000999R0003 |
| Montage- und Betriebsanleitung Teil 2 | 1SDH001316R1003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| IDEA Granular Category Code (IGCC) | 4926 >> Air circuit breakers |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39121615 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E1.2C 800 Ekip Touch LSIG 3p F F - ABB - E1.2C800 - 1SDA070756R1 | 90 Kbytes |
|
| E1.2C800 1SDA070756R1 ABB E1.2C 800 Ekip Touch-LSIG 3p FF | 75 Kbytes |
|
