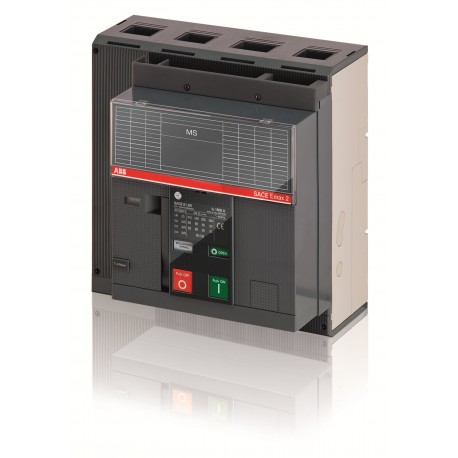

1SDA073439R1 ABB E1.2B / MS 1600 4p FF
1SDA073439R1
ABB
E1.2B / MS 1600 4p FF
E1.2B/MS 1600 4P F F
E1.2B/MS 1600 4p F F Offener Lasttrennschalter Emax2 mit vorderseit. Anschlüssen
Niederspannungsschaltgeräte > Lasttrennschalter
Rack " Megamax - Emax " > E1.2
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2360 |
| Umweltprodukterklärung - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Verlängerung der Produktlebensdauer | Lebenslange Verlängerungsdienste werden angeboten |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 76.4 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | b808b132-729f-4cff-b08c-fe3a05d24e1b Italien (IT) |
| Vereinfachtes SCIP | b96b5e7a-68c2-4827-a025-ad289561358f Deutschland (DE) |
| 2321bb3e-01b2-4c0a-8b5b-9016e7cfb572 Deutschland (DE) | |
| 308865a7-2f6b-44aa-bf89-9269f9e80046 Portugal (PT) | |
| 0fc65000-8745-465e-b391-b4490338a54f Polen (PL) | |
| 58708fd3-91f7-46b0-85f4-3bcd63cc36c5 Polen (PL) | |
| f0e40cec-8e8a-42f1-96e7-d0a9d501ed08 Bulgarien (BG) | |
| 684efd21-799e-47a7-bbfb-9272f2b4ffcc Niederlande (NL) | |
| 87fa6591-a6ee-4e44-b615-9ffd2b141298 Tschechische Republik (CZ) | |
| 06885288-6d43-4c51-a3fd-2dbfc590462f Polen (PL) | |
| 7750cb77-c0ce-4875-8845-7eddfc38394b Finnland (FI) | |
| 546825cf-ff6d-4ca6-b579-7532a03ab706 Norwegen (NO) | |
| 2c47bc0c-b922-4d64-823f-3158d47d387b Schweden (SE) | |
| 36b8c8e2-6904-4f82-980f-d1a41507586b Ungarn (HU) | |
| 82d91772-8a19-4a26-9c35-a5a33fbfd560 Estland (EE) | |
| 8786470a-f53d-4f5c-b602-4a6bb887533a Belgien (BE) | |
| 732666bc-d8a5-41dd-abbf-cd6549374a40 Deutschland (DE) | |
| 4167448c-0ca1-4339-8eef-c1e317f650b3 Griechenland (GR) | |
| f123460b-b103-4b60-8cda-6fdf19d7c853 Deutschland (DE) | |
| 99ef5968-4cf8-4625-9336-cc9835a1a7a2 Frankreich (FR) | |
| f12869da-8c44-4a0c-a99b-f39da94dd14b Belgien (BE) | |
| 204c3cd2-02c5-4cd2-abaf-5acf88e08324 Spanien (ES) | |
| 561cb3a5-95e0-4524-816a-474edeb366cc Ungarn (HU) | |
| eda463b9-9d25-46a7-ac5f-8928b34ce845 Kroatien (CR) | |
| b5da8bd1-eb25-4adc-be50-b56ba76703e2 Deutschland (DE) | |
| 86eba22b-7190-4f29-8af0-a9ed7aa7b208 Frankreich (FR) | |
| 19d0a3d2-8d4e-4066-b464-02c47e405b98 Dänemark (DK) | |
| cd0ce256-4510-49a8-b9d6-9c27292698ff Schweden (SE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | Nicht verfügbar |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | ZABS00B00000000000XX |
| EAN | 8015644772895 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 280 mm |
| Höhe (Netto-Abmessung) | 296 mm |
| Tiefe (Netto-Abmessung) | 183 mm |
| Nettogewicht | 16 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 350 mm |
| Höhe Verpackungseinheit 1 | 350 mm |
| Länge Verpackungseinheit 1 | 330 mm |
| Bruttogewicht Verpackungseinheit 1 | 18 kg |
| EAN Verpackungseinheit 1 | 8015644772895 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | SD (Lasttrennschalter) |
| Version | F |
| CAD Maßzeichnung | 1SDH001252R0042 |
| Technische Daten | |
| Anschlussmöglichkeit | 1200 mm² |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 8000 Zyklen |
| Ue = 500 ... 690 V 6500 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Neutralleiterstrom ([%Iu]) | 100 % |
| Anzahl Pole | 4P |
| Verlustleistung | 201 W |
| Bemessungsstrom (In) | 1600 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | AC 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 42 kA |
| (für 3 s) 24 kA | |
| Bemessungsdauerstrom (Iu) | 1600 A |
| Bemessungsspannung (Ur) | 690 V |
| Empfohlener Schraubendreher | M12 |
| Kurzschlussfestigkeit | B |
| Normen | IEC |
| Produktvariante | E1.2 |
| Klemmenanschlussart | vorderseitig |
| Anschlussart | Bolzen |
| Anzugsdrehmoment | 45 N·m |
| Zertifikate und Deklarationen | |
| Atex Zertifikat | No certification needed |
| CSA Zertifikat | No certification needed |
| CSA Zertifikat (eigensicher) | No certification needed |
| Datenblatt, technische Information | 1SDC200023D0109 |
| Konformitätserklärung - CE | 9AKK106713A5546 |
| UL Zertifikat | No certification needed |
| VDE Zertifikat | No certification needed |
| Mechanische Zeichnungen | 1SDH000999R0101 |
| Verdrahtungsplan | 1SDM000091R0001 |
| Montage- und Betriebsanleitung | 1SDH000999R0003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| IDEA Granular Category Code (IGCC) | 5293 >> Switch disconnector |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39122233 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27371403 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E1.2B/MS 1600 4p F F - ABB - E1.2B/MS1600 - 1SDA073439R1 | 87 Kbytes |
|
| E1.2B/MS1600 1SDA073439R1 ABB E1.2B / MS 1600 4p FF | 74 Kbytes |
|
