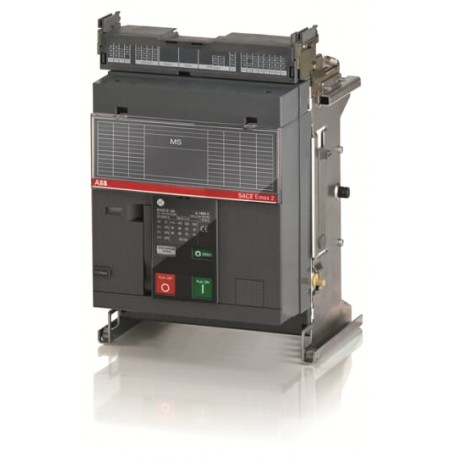

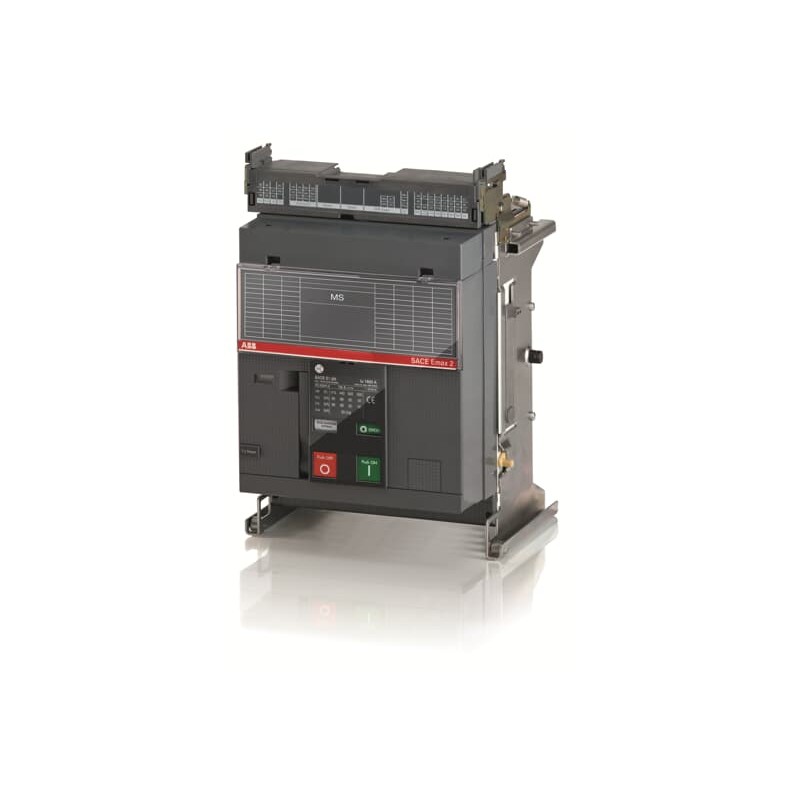

1SDA073480R1 ABB E1.2B / MS 1000 3p WMP
1SDA073480R1
ABB
E1.2B / MS 1000 3p WMP
E1.2B/MS 1000 3P W MP
E1.2B/MS 1000 3p WMP Offener Lasttrennschalter Emax2 Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Lasttrennschalter
Rack " Megamax - Emax " > E1.2
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions Label | Ja |
| Produktkreislaufwirtschaft | |
| Recyclingfähigkeitsrate | Verfahren zum Schließen von Ressourcenkreisläufen - Standard DIN EN45555 - 76.4 % |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Anweisungen zur Produktlebensdauer | 9AKK108468A2360 |
| Konzernziel für die Deponierung von Abfällen | UL 2799 Zero Waste To Landfill Validation available |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| Öko Transparenz | |
| Umweltprodukterklärung – EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Umgebungsbedingungen | |
| Umweltinformationen | Nicht verfügbar |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Information | 9AKK108466A1424 |
| RoHS Status | nach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3) |
| SCIP | ca87cf7f-6650-48eb-bfa5-bbaa15cfdf37 Italien (IT) |
| Vereinfachtes SCIP | 49fddd07-c01f-4228-a65f-8a221140352e Frankreich (FR) |
| a0c86857-df27-4849-9bf7-91c378dac961 Deutschland (DE) | |
| 70616eb3-dc48-43cb-b381-70a943814b71 Spanien (ES) | |
| eefffd9e-5d96-4040-99bf-badb790e3316 Belgien (BE) | |
| 121b4a84-23df-4f9a-a238-07b19512d9d1 Ungarn (HU) | |
| f520521b-a34c-4dad-85a0-856cff3b4715 Deutschland (DE) | |
| cb543be2-3550-40ef-bc28-32855beb954a Dänemark (DK) | |
| 0b6cc110-9383-4e37-addc-2eadc2cd2344 Schweden (SE) | |
| 6fb5a2c1-89ef-4cd1-98d4-5e4a0855c827 Deutschland (DE) | |
| d1f6541d-2d12-41c2-805e-f3a48622c8e5 Frankreich (FR) | |
| ac5ed823-b770-4e24-b254-75add0c1474e Kroatien (CR) | |
| 86bd60fd-6628-4a69-a80e-a3b2fcc98ec7 Deutschland (DE) | |
| baab19aa-3a72-49f7-a5bc-fa3f76cc27ea Polen (PL) | |
| d1b6fe72-257a-4f30-be37-f8423b016e95 Belgien (BE) | |
| 898e3cb4-c7cf-4468-97fe-1e1d4b313416 Estland (EE) | |
| 96608bd6-923f-462a-83f6-f5020f93a872 Griechenland (GR) | |
| 05b26cff-b767-4c0e-9f79-cd0d7beb9bc6 Ungarn (HU) | |
| 0c6ed887-9da8-4b6f-ae14-5637ebe18071 Finnland (FI) | |
| 9cfdc1eb-1957-45c6-bca2-c99d50fa9f33 Schweden (SE) | |
| 10bd1eaa-aebd-4d5e-a7ac-d264812841ec Polen (PL) | |
| fc363b47-72b8-4ef8-b913-58029e82b2a9 Polen (PL) | |
| 8b757840-eb10-410c-a53a-e59fd725dd48 Bulgarien (BG) | |
| ea0158f7-59fa-43f9-a9b6-88352066dcf6 Niederlande (NL) | |
| 098b3e86-3131-42f1-ba45-d04e0510354b Norwegen (NO) | |
| dfbf4bf3-4460-499e-9c14-5690d2121ad3 Tschechische Republik (CZ) | |
| abd27e86-534f-4047-a5b8-ed52170d79db Portugal (PT) | |
| 2669e31f-9178-40a5-aff9-ab8c00f93880 Deutschland (DE) | |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | Z1BQ00A00000000000XX |
| EAN | 8015644773304 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 278 mm |
| Höhe (Netto-Abmessung) | 363.5 mm |
| Tiefe (Netto-Abmessung) | 271 mm |
| Nettogewicht | 18 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 270 mm |
| Höhe Verpackungseinheit 1 | 350 mm |
| Länge Verpackungseinheit 1 | 330 mm |
| Bruttogewicht Verpackungseinheit 1 | 20 kg |
| EAN Verpackungseinheit 1 | 8015644773304 |
| Weitere Informationen | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 8000 Zyklen |
| Ue = 500 ... 690 V 6500 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3 |
| Verlustleistung | 156 W |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Lasttrennschalter |
| Produkttyp | SD (Lasttrennschalter) |
| Bemessungsstrom (In) | 1000 A |
| Bemessungsspannung (Ur) | 690 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | AC 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 42 kA |
| (für 3 s) 24 kA | |
| Bemessungsdauerstrom (Iu) | 1000 A |
| Kurzschlussfestigkeit | B |
| Normen | IEC |
| Produktvariante | E1.2 |
| Version | W |
| CAD Maßzeichnung | 1SDH001252R0024 |
| Zertifikate und Deklarationen | |
| Atex Zertifikat | No certification needed |
| CSA Zertifikat | No certification needed |
| CSA Zertifikat (eigensicher) | No certification needed |
| Datenblatt, technische Information | 1SDC200023D0109 |
| Konformitätserklärung - CE | 9AKK106713A5546 |
| UL Zertifikat | No certification needed |
| VDE Zertifikat | No certification needed |
| Mechanische Zeichnungen | 1SDH000999R0103 |
| Verdrahtungsplan | 1SDM000091R0001 |
| Montage- und Betriebsanleitung | 1SDH000999R0003 |
| Klassifizierungen | |
| ETIM 7 | EC000216 - Lasttrennschalter |
| ETIM 8 | EC000216 - Lasttrennschalter |
| ETIM 9 | EC000216 - Lasttrennschalter |
| IDEA Granular Category Code (IGCC) | 5293 >> Switch disconnector |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39122233 |
| WEEE Kategorie | 5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte) |
| eClass | V11.1 : 27371403 |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Nein |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 0 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 690 V |
| Bemessungsbetriebsspannung (EF001435) | 690 V |
| Bemessungsdauerstrom Iu (EF001389) | 1000 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 1000 A |
| Bemessungsdauerstrom bei AC-21, 400 V (EF009165) | 1000 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 42 kA |
| Polzahl (EF001391) | 3 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Ja |
| Gerätebauart (EF008240) | Einbaugerät Einschubtechnik |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Geeignet für Zwischenbau (EF007264) | Nein |
| Farbe des Betätigungselements (EF007167) | sonstige |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Verriegelbar (EF006281) | Ja |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Schutzart (IP), frontseitig (EF003118) | IP30 |
| Schutzart (NEMA) (EF011959) | sonstige |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E1.2B/MS 1000 3p WMP - ABB - E1.2B/MS1000 - 1SDA073480R1 | 92 Kbytes |
|
| E1.2B/MS1000 1SDA073480R1 ABB E1.2B / MS 1000 3p WMP | 73 Kbytes |
|
