Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

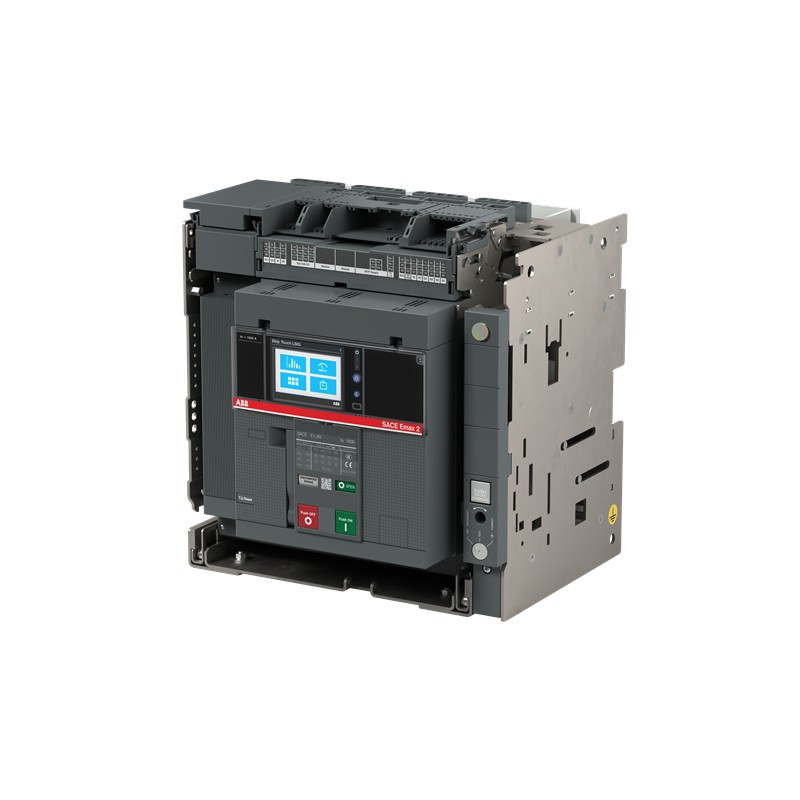

1SDA072726R1 ABB E1.2B 800 Ekip Touch-LSIG 4p WMP
Artikel-Nr.: 1SDA072726R1
Hersteller: ABB
Beschreibung:
E1.2B 800 Ekip Touch-LSIG 4p WMP
E1.2B 800 Ekip Touch LSIG 4P W MP
E1.2B 800 Ekip Touch LSIG 4p WMP Offener Leistungsschalter Emax2 Ausführung In Ausfahrbar
Kategorien:
- Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
- ABB > Rack " Megamax - Emax " > E1.2
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
MEHR INFOS
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2360 |
| Umweltprodukterklärung - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 76.4 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | ad8827a8-65ac-4fc9-8abd-52a35969e960 Italien (IT) |
| Vereinfachtes SCIP | 920553c9-9c49-44f1-b6ff-8c7b5c357260 Deutschland (DE) |
| dd0b222d-6d91-4314-bdfa-e87f42cd2731 Portugal (PT) | |
| 58fb8374-f6f1-43de-b6c6-8aca9ad5593b Ungarn (HU) | |
| 38aca2b6-5b2e-4fb1-8b34-2eaf71602620 Spanien (ES) | |
| c9aaeb69-878a-4eb2-b2a8-b3c3092ab08f Belgien (BE) | |
| 7520c787-acd2-4869-b31b-dc8e59aa0134 Frankreich (FR) | |
| 6c065965-0a28-492f-b489-1320259c906e Ungarn (HU) | |
| 1ffb08b3-1607-4826-9994-30b113a64a56 Norwegen (NO) | |
| a95b3879-eeaf-4a42-895f-25c4fba5a2e0 Polen (PL) | |
| 9ac0b07f-e114-40a4-b7bb-302e7711dd0a Frankreich (FR) | |
| 136b4340-67eb-4ce2-b329-b463bf555142 Kroatien (CR) | |
| 0be7ac45-0dad-4296-8055-2e71cf5855ae Deutschland (DE) | |
| 91e45e53-2c21-4220-b185-7710bb163403 Griechenland (GR) | |
| b5e48a8b-003e-439d-8b63-aa70f28dde2b Finnland (FI) | |
| 9c8bb218-6626-4a74-ba68-275d9e70d843 Niederlande (NL) | |
| 1ccce0f3-055b-4e23-bc53-80e2a6b62f88 Estland (EE) | |
| 67c743df-7c24-4ab3-ad58-39207ea7e0d7 Dänemark (DK) | |
| d2a1644a-6cce-426d-8c61-6ed7d618c5ce Deutschland (DE) | |
| 4bce6114-9de2-471d-8510-98d6377ea418 Deutschland (DE) | |
| b5c26fe7-55e3-44e2-ac22-9f9e3d83a3bd Belgien (BE) | |
| 1dcd7a7e-b9f4-444b-ae7a-30aca83fc08a Deutschland (DE) | |
| 525807b7-154e-4cbd-8f31-72e53e2435f4 Schweden (SE) | |
| 42255610-196c-4e63-942b-fbd35a2c2448 Schweden (SE) | |
| e54f5930-eac1-4e26-acbe-ea627bf1b682 Bulgarien (BG) | |
| 66ea3c79-7d75-4762-b494-16e13d55f5d6 Polen (PL) | |
| 33ef460a-37c1-461f-bb3f-1c8f8151744b Polen (PL) | |
| 5d9da458-5901-4a51-8b1b-c4a4462b811d Tschechische Republik (CZ) | |
| Umgebungsbedingungen | |
| Umweltinformationen | Nicht verfügbar |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | ZABPEFAF000A000000XX |
| EAN | 8015644765767 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 348 mm |
| Höhe (Netto-Abmessung) | 363.5 mm |
| Tiefe (Netto-Abmessung) | 271 mm |
| Nettogewicht | 20 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 350 mm |
| Höhe Verpackungseinheit 1 | 350 mm |
| Länge Verpackungseinheit 1 | 330 mm |
| Bruttogewicht Verpackungseinheit 1 | 23 kg |
| EAN Verpackungseinheit 1 | 8015644765767 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| CAD Maßzeichnung | 1SDH001252R0065 |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 8000 Zyklen |
| Ue = 500 ... 690 V 8000 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Neutralleiterstrom ([%Iu]) | 100 % |
| Anzahl Pole | 4P |
| Verlustleistung | 100 W |
| Bemessungsstrom (In) | 800 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | (nach IEC 60947-2) 12 kV |
| Bemessungsisolationsspannung (Ui) | AC 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics) | 100 % |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 42 kA |
| (für 3 s) 24 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (400 V AC) 42 kA |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (525 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Bemessungsdauerstrom (Iu) | 800 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | Ekip Touch LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | B |
| Normen | IEC |
| Produktvariante | E1.2 |
| Geeignet für IT-Netzwerke | Yes, 690V |
| Zertifikate und Deklarationen | |
| Atex Zertifikat | No certification needed |
| CSA Zertifikat | No certification needed |
| CSA Zertifikat (eigensicher) | No certification needed |
| Datenblatt, technische Information | 1SDC200023D0109 |
| Konformitätserklärung - CE | 9AKK106713A5546 |
| UL Zertifikat | No certification needed |
| VDE Zertifikat | No certification needed |
| Mechanische Zeichnungen | 1SDH000999R0103 |
| Verdrahtungsplan | 1SDM000091R0001 |
| Montage- und Betriebsanleitung | 1SDH000999R0003 |
| Montage- und Betriebsanleitung Teil 2 | 1SDH001316R1003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| IDEA Granular Category Code (IGCC) | 4926 >> Air circuit breakers |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39121615 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA072726R1 Niederspannungsschaltgeräte (EC000228)
Merkmalsname
Merkmalswert
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert800 A
MerkmalsnameBemessungsspannung (EF003977)
Merkmalswert690 V
MerkmalsnameBemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048)
Merkmalswert42 kA
MerkmalsnameÜberlastauslöser Stromeinstellung (EF002336)
Merkmalswert320.0 A
MerkmalsnameEinstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129)
Merkmalswert480.0 A
MerkmalsnameEinstellbereich des unverzögerten Kurzschlussauslösers (EF007131)
Merkmalswert1200.0 A
MerkmalsnameIntegrierter Erdschlussschutz (EF007296)
MerkmalswertJa
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertAnschluss über separates Chassisteil
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Einschubtechnik
MerkmalsnameGeeignet für Hutschienenmontage (EF007250)
MerkmalswertNein
MerkmalsnameHutschienenmontage optional (EF008904)
MerkmalswertNein
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert4
MerkmalsnameMit Ausgelöstmelder (EF007006)
MerkmalswertJa
MerkmalsnameMit integriertem Unterspannungsauslöser (EF001390)
MerkmalswertNein
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnamePosition des Anschlusses für Hauptstromkreis (EF006671)
MerkmalswertAnschluss über separates Chassisteil
MerkmalsnameAusführung des Betätigungselements (EF006976)
MerkmalswertDrucktaster
MerkmalsnameKomplettgerät mit Schutzeinheit (EF008906)
MerkmalswertJa
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertJa
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP30
