> ABB>Rack " Megamax - Emax ">E1.2>1SDA070744R1 ABB E1.2B 800 Ekip Touch-LI 3p FF
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

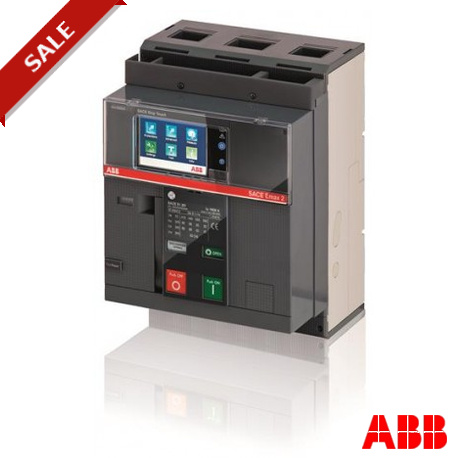

1SDA070744R1 ABB E1.2B 800 Ekip Touch-LI 3p FF Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA070744R1 ABB E1.2B 800 Ekip Touch-LI 3p FF

1SDA070744R1

ABB

E1.2B 800 Ekip Touch-LI 3p FF

E1.2B 800 Ekip Touch LI 3p F F Offener Leistungsschalter Emax2 mit vorderseit. Anschlüssen

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Rack " Megamax - Emax " > E1.2

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $3,278.31
Stückpreis: $3,278.31
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2360
Umweltprodukterklärung - EPD9AKK108468A1900
9AKK108468A3028
Verlängerung der ProduktlebensdauerLebenslange Verlängerungsdienste werden angeboten
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 76.4 %
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIP9f88e287-dbe0-4464-bb9e-9dfccb6d47e9 Italien (IT)
Vereinfachtes SCIPeaebf455-5c7c-4159-baa8-845e1b25a215 Ungarn (HU)
30d1fa6c-3000-495b-aace-921d4d6278b9 Ungarn (HU)
3d5bc346-4079-4acd-8f84-0dfdb3d1bd21 Belgien (BE)
0eb9bcd7-4d4f-4ccb-9d2e-0a82439f7d79 Spanien (ES)
66e04229-8bd0-4a17-9d25-ef83966e226e Portugal (PT)
26421676-cff2-483b-ab26-ffbe9d8718e9 Niederlande (NL)
6b00e384-5d53-452b-8e1c-c47a6c580f09 Estland (EE)
e5a947f0-1005-43a1-8235-c77892f66fb3 Frankreich (FR)
0f6029d7-45b8-4ecb-9a8e-92b2ee2bca40 Griechenland (GR)
1f79aebd-ba7e-44bd-8d74-389ecf95890c Polen (PL)
9ab7546d-1fc9-4c9d-96a1-0147876aef98 Deutschland (DE)
6e5e0a78-b247-4592-bb6a-aa704291114f Deutschland (DE)
56ae78f9-5d36-44e2-9c89-0ea66deae38e Schweden (SE)
8d884b65-fdb9-4171-ab68-254fc8cf6e8f Frankreich (FR)
8c9810f8-76eb-423e-8281-45398a54a9fe Polen (PL)
b982b5d8-132e-411e-9b59-c12ca9d84515 Schweden (SE)
4b12f6ef-1ef9-4413-837e-b1b9c9289e02 Deutschland (DE)
d6758fb4-f0d4-4060-9c4d-b8f6a4980276 Norwegen (NO)
2db4b92a-13fd-4f5d-8ba4-1c15db5114cc Kroatien (CR)
bc8b24ad-253d-4192-a670-b29139ab76a4 Bulgarien (BG)
85653b48-ec79-4dfa-8c7c-fcbd90209886 Dänemark (DK)
65fcf177-b1fb-428e-b064-640fe3115dfc Deutschland (DE)
6491f68b-71bd-4d83-80a6-c632b921f03c Finnland (FI)
cc8a5577-ada1-4b51-964e-54435b09cb1d Polen (PL)
96e8106e-c428-4515-9a4e-f1be2b649416 Deutschland (DE)
a7d21449-6e35-4647-aaac-c81dd41d115f Belgien (BE)
38ab842a-2c4c-41dd-8f20-84ba5ec925c7 Tschechische Republik (CZ)
Umgebungsbedingungen
UmweltinformationenNicht verfügbar
Bestelldaten
Lokale Bestellnummer_USCONZ1BPEFBD000A000000XX
EAN8015644745943
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)210 mm
Höhe (Netto-Abmessung)296 mm
Tiefe (Netto-Abmessung)183 mm
Nettogewicht14 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1270 mm
Höhe Verpackungseinheit 1350 mm
Länge Verpackungseinheit 1330 mm
Bruttogewicht Verpackungseinheit 116 kg
EAN Verpackungseinheit 18015644745943
Weitere Informationen
BaureiheSACE Emax 2
ProduktnameOffener Leistungsschalter
ProdukttypOffener Leistungsschalter
VersionF
CAD Maßzeichnung1SDH001252R0001
Technische Daten
Anschlussmöglichkeit500 mm²
StromartAC
Elektrische BelastbarkeitUe = < 440 V 8000 Zyklen
Ue = 500 ... 690 V 8000 Zyklen
30 Schaltspiele/Std
Mechanische Lebensdauer20000 Zyklen
60 Schaltspiele/Std
Anzahl Pole3P
Verlustleistung50 W
Bemessungsstrom (In)800 A
Bemessungsstoßspannungsfestigkeit (Uimp)(gemäß IEC 60947-2) 12 kV
Bemessungsisolationsspannung (Ui)AC 1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(220 V AC) 42 kA
(230 V AC) 42 kA
(380 V AC) 42 kA
(400 V AC) 42 kA
(415 V AC) 42 kA
(440 V AC) 42 kA
(500 V AC) 42 kA
(660 V AC) 42 kA
(690 V AC) 42 kA
Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics)100 %
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 42 kA
(für 3 s) 24 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(400 V AC) 42 kA
(415 V AC) 42 kA
(440 V AC) 42 kA
(500 V AC) 42 kA
(525 V AC) 42 kA
(690 V AC) 42 kA
Bemessungsdauerstrom (Iu)800 A
Bemessungsspannung (Ur)690 V
Empfohlener SchraubendreherM12
AuslöserEkip Touch LI
AuslösertypEL
KurzschlussfestigkeitB
NormenIEC
ProduktvarianteE1.2
Geeignet für IT-NetzwerkeYes, 690V
Klemmenanschlussartvorderseitig
AnschlussartBolzen
Anzugsdrehmoment45 N·m
Zertifikate und Deklarationen
Atex ZertifikatNo certification needed
CSA ZertifikatNo certification needed
CSA Zertifikat (eigensicher)No certification needed
Datenblatt, technische Information1SDC200023D0109
Konformitätserklärung - CE9AKK106713A5546
Konformitätserklärung gemäß EU Data Act1SDH002560A1001
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Mechanische Zeichnungen1SDH000999R0101
Verdrahtungsplan1SDM000091R0001
Montage- und Betriebsanleitung1SDH000999R0003
Montage- und Betriebsanleitung Teil 21SDH001316R1003
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
IDEA Granular Category Code (IGCC)4926 >> Air circuit breakers
Kennbuchstabe (elektrische Betriebsmittel)Q
UNSPSC39121615
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27370409

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG EMAX 2 EN.pdf 207 Mbytes
E1.2B 800 Ekip Touch LI 3p F F - ABB - E1.2B800 - 1SDA070744R1 89 Kbytes E1.2B 800 Ekip Touch LI 3p F F - ABB - E1.2B800 - 1SDA070744R1
E1.2B800 1SDA070744R1 ABB E1.2B 800 Ekip Touch-LI 3p FF 75 Kbytes E1.2B 800 Ekip Touch LI 3p F F - ABB - E1.2B800 - 1SDA070744R1
